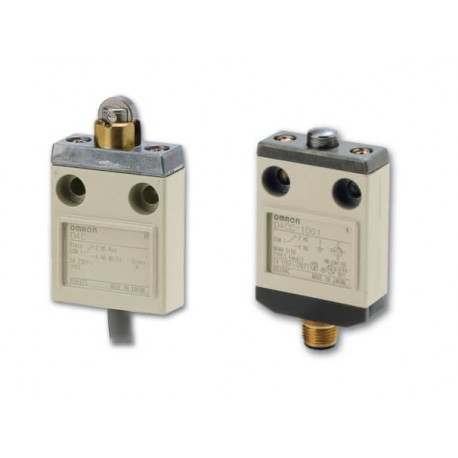

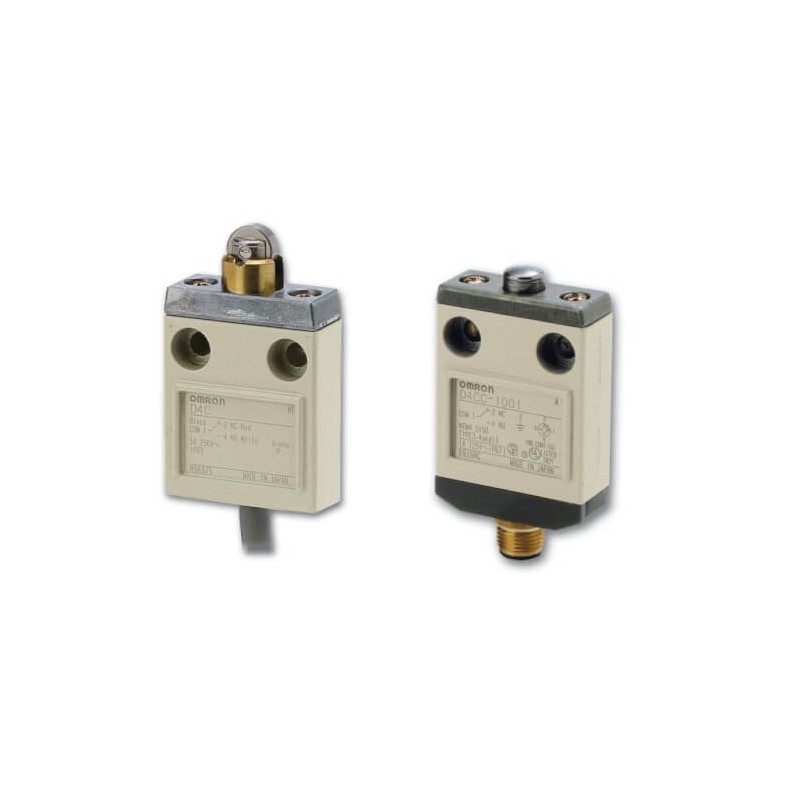

D4C-3532 D4CN3532B D4C3532 OMRON Wasserdichte Flache Kolben scheibe dichtung LED 4A VCTF 5 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4C-3532 D4CN3532B D4C3532 OMRON Wasserdichte Flache Kolben scheibe dichtung LED 4A VCTF 5

D4C-3532

D4CN3532B

D4C3532

OMRON

Wasserdichte Flache Kolben scheibe dichtung LED 4A VCTF 5

Flache Waterlo Flache Embolo versiegelte Rolle LED 4A VCTF 5

Kompakter, eingehauster Positionsschalter

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter / Drucktaster > D4C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $147.17
Stückpreis: $147.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • 16 mm flache kompakte Bauform
  • Robustes Metallgehäuse
  • Modelle mit M12-Steckverbinder oder ölbeständigem VCTF-Kabel

Spezifikationen & Bestellinfo

Ordering Information

Actuator type

Load range (VDC)1

Operation LED indicator

Connection method

Order code

0.8 W to 60 W max





No

Yes

Plunger


n

■

-

■

2

D4CC-3001

3 m

D4C-1201

-

■

■

D4CC-4001

3 m

D4C-3201

Sealed plunger


■

-

■

D4CC-3031

3 m

D4C-1231

-

■

■

D4CC-4031

3 m

D4C-3231

Plunger with M14 mounting


■

-

■

D4CC-3041

3 m

D4C-1241

-

■

■

D4CC-4041

3 m

D4C-3241

Roller plunger


■

-

■

D4CC-3002

3 m

D4C-1202

-

■

■

D4CC-4002

3 m

D4C-3202

Sealed roller plunger


■

-

■

D4CC-3032

3 m

D4C-1232

-

■

■

D4CC-4032

3 m

D4C-3232

Roller plunger with M14 mounting


■

-

■

D4CC-3042

3 m

D4C-1242

-

■

■

D4CC-4042

3 m

D4C-3242

Crossroller plunger


■

-

■

D4CC-3003

3 m

D4C-1203

-

■

■

D4CC-4003

3 m

D4C-3203

Sealed crossroller plunger


■

-

■

D4CC-3033

3 m

D4C-1233

-

■

■

D4CC-4033

3 m

D4C-3233

Crossroller plunger with M14 mounting


■

-

■

D4CC-3043

3 m

D4C-1243

-

■

■

D4CC-4043

3 m

D4C-3243

Roller lever


■

-

■

D4CC-3024

3 m

D4C-1220

-

■

■

D4CC-4024

3 m

D4C-3220

Coil spring


■

-

■

D4CC-3050

3 m

D4C-1250

-

■

■

D4CC-4050

3 m

D4C-3250

Specifications

Voltage and current rating

Model

Rated voltage

Rated current3

Non-inductive load

Inductive load

Inrush current

Applicable load range
(5 to 30 VDC)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

NC

NO

D4C-1☐☐☐

125 VAC

5 A

5 A

1.5 A

0.7 A

3 A

3 A

2.5 A

1.3 A

20 A max.

10 A max.

-

250 VAC

2 A

5 A

5 A

1 A

0.5 A

2 A

2 A

1.5 A

0.8 A

8 VDC

5 A

5 A

2 A

2 A

5 A

4 A

3 A

3 A

0.8 W to 60 W

14 VDC

5 A

5 A

2 A

2 A

4 A

4 A

3 A

3 A

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

125 VDC

0.4 A

0.4 A

0.05 A

0.05 A

0.4 A

0.4 A

0.05 A

0.05 A

-

250 VDC

0.2 A

0.2 A

0.03 A

0.03 A

0.2 A

0.2 A

0.03 A

0.03 A

D4C-3☐☐☐

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

0.8 W to 60 W

D4CC-3☐☐☐

D4CC-4☐☐☐

30 VDC

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

5 A max.

2.5 A max

0.8 W to 30 W

D4C-6☐☐☐

30 VDC

0.1 A

0.1 A

0.1 A

-

-

20 A max.

10 A max.

5 mW to 0.8 W

General specifications

Item

D4C-_ (cable types)

D4CC-_ (connector types)

Durability4

Mechanical

10,000,000 operations min

Electrical

200,000 operations min

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

LED indicator

D4C-3_, D4C-6_, D4CC-4_: Operation indicator (red)
Operation indicator turns OFF when the switch operates.5

Ambient temperature

Operating

-10 to 70°C (with no icing)

Degree of protection

IEC 60529: IP67

1.See specifications for details on max. current per rated voltage and load type. Micro load models with 5mW to 0.8W are available. For ordering refer to complete datasheet.

2.Pre-wired models with 30 cm PVC cable and M12 plug (pigtail) are available. Contact your OMRON representative.

3.For D4C- cable types these ratings are certified by TÜV Rheinland according to EN60947-5-1 (file no R9451333).

4.Values are acquired at 5 to 35°C operating temperature, 40% to 70% operating humidity.

5.Models where operation indicator turns ON when the switch operates are available by adding “-B” to the order code. Contact your OMRON representative for availability.


ETIM for 142483 Sensoren (EC000030)
Merkmal Wert
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Gehäusebauform (EF004008) Quader
Schutzart (NEMA) (EF011959) sonstige
Beschichtung Gehäuse (EF001601) sonstige
Schutzart (IP) (EF005474) IP67
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des Betätigungselements (EF006976) Rollenstößel
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Ausführung des elektrischen Anschlusses (EF003961) mit Kabel vorkonfektioniert
Ausführung der Schnittstelle (EF006977) ohne
Schaltfunktion (EF000189) Sprungschaltglied
Werkstoff des Gehäuses (EF001596) Metall
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Schaltfunktion verrastend (EF007447) Nein
Mit Statusanzeige (EF001602) Ja
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Zwangsöffnung (EF006694) Nein
Ausgang elektronisch (EF006987) Nein
Anzahl der Kontakte als Wechsler (EF008257) 1
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 0
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 2 A
Anzahl der Kontakte als Öffner (EF008255) 0
Breite des Sensors (EF007094) 40 mm
Höhe des Sensors (EF007283) 65.3 mm
Länge des Sensors (EF007334) 16 mm
Umgebungstemperatur während des Betriebs (EF007515) -10 °C
