> OMRON>Positionsschalter / Drucktaster>D4C>D4C-1520 D4CN1520H D4C1520 OMRON Wasserdichte Flache Hebel scheibe Kabel VCTF
Vorheriges Produkt Nächstes Produkt

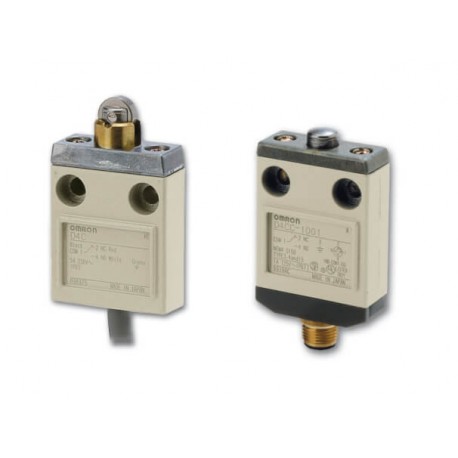

D4C-1520 D4CN1520H D4C1520 OMRON Wasserdichte Flache Hebel scheibe Kabel VCTF Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4C-1520 D4CN1520H D4C1520 OMRON Wasserdichte Flache Hebel scheibe Kabel VCTF

D4C-1520

D4CN1520H

D4C1520

OMRON

Wasserdichte Flache Hebel scheibe Kabel VCTF

Flat Box Roller Hebel CABLE VCTF

Kompakter, eingehauster Positionsschalter, Rollenhebel , 5 A 250 VAC, 4 A 30 VDC, 5m VCTF cable

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter / Drucktaster > D4C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • 16 mm flache kompakte Bauform
  • Robustes Metallgehäuse
  • Modelle mit M12-Steckverbinder oder ölbeständigem VCTF-Kabel

Spezifikationen & Bestellinfo

Ordering Information

Actuator type

Load range (VDC)1

Operation LED indicator

Connection method

Order code

0.8 W to 60 W max





No

Yes

Plunger


n

■

-

■

2

D4CC-3001

3 m

D4C-1201

-

■

■

D4CC-4001

3 m

D4C-3201

Sealed plunger


■

-

■

D4CC-3031

3 m

D4C-1231

-

■

■

D4CC-4031

3 m

D4C-3231

Plunger with M14 mounting


■

-

■

D4CC-3041

3 m

D4C-1241

-

■

■

D4CC-4041

3 m

D4C-3241

Roller plunger


■

-

■

D4CC-3002

3 m

D4C-1202

-

■

■

D4CC-4002

3 m

D4C-3202

Sealed roller plunger


■

-

■

D4CC-3032

3 m

D4C-1232

-

■

■

D4CC-4032

3 m

D4C-3232

Roller plunger with M14 mounting


■

-

■

D4CC-3042

3 m

D4C-1242

-

■

■

D4CC-4042

3 m

D4C-3242

Crossroller plunger


■

-

■

D4CC-3003

3 m

D4C-1203

-

■

■

D4CC-4003

3 m

D4C-3203

Sealed crossroller plunger


■

-

■

D4CC-3033

3 m

D4C-1233

-

■

■

D4CC-4033

3 m

D4C-3233

Crossroller plunger with M14 mounting


■

-

■

D4CC-3043

3 m

D4C-1243

-

■

■

D4CC-4043

3 m

D4C-3243

Roller lever


■

-

■

D4CC-3024

3 m

D4C-1220

-

■

■

D4CC-4024

3 m

D4C-3220

Coil spring


■

-

■

D4CC-3050

3 m

D4C-1250

-

■

■

D4CC-4050

3 m

D4C-3250

Specifications

Voltage and current rating

Model

Rated voltage

Rated current3

Non-inductive load

Inductive load

Inrush current

Applicable load range
(5 to 30 VDC)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

NC

NO

D4C-1☐☐☐

125 VAC

5 A

5 A

1.5 A

0.7 A

3 A

3 A

2.5 A

1.3 A

20 A max.

10 A max.

-

250 VAC

2 A

5 A

5 A

1 A

0.5 A

2 A

2 A

1.5 A

0.8 A

8 VDC

5 A

5 A

2 A

2 A

5 A

4 A

3 A

3 A

0.8 W to 60 W

14 VDC

5 A

5 A

2 A

2 A

4 A

4 A

3 A

3 A

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

125 VDC

0.4 A

0.4 A

0.05 A

0.05 A

0.4 A

0.4 A

0.05 A

0.05 A

-

250 VDC

0.2 A

0.2 A

0.03 A

0.03 A

0.2 A

0.2 A

0.03 A

0.03 A

D4C-3☐☐☐

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

0.8 W to 60 W

D4CC-3☐☐☐

D4CC-4☐☐☐

30 VDC

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

5 A max.

2.5 A max

0.8 W to 30 W

D4C-6☐☐☐

30 VDC

0.1 A

0.1 A

0.1 A

-

-

20 A max.

10 A max.

5 mW to 0.8 W

General specifications

Item

D4C-_ (cable types)

D4CC-_ (connector types)

Durability4

Mechanical

10,000,000 operations min

Electrical

200,000 operations min

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

LED indicator

D4C-3_, D4C-6_, D4CC-4_: Operation indicator (red)
Operation indicator turns OFF when the switch operates.5

Ambient temperature

Operating

-10 to 70°C (with no icing)

Degree of protection

IEC 60529: IP67

1.See specifications for details on max. current per rated voltage and load type. Micro load models with 5mW to 0.8W are available. For ordering refer to complete datasheet.

2.Pre-wired models with 30 cm PVC cable and M12 plug (pigtail) are available. Contact your OMRON representative.

3.For D4C- cable types these ratings are certified by TÜV Rheinland according to EN60947-5-1 (file no R9451333).

4.Values are acquired at 5 to 35°C operating temperature, 40% to 70% operating humidity.

5.Models where operation indicator turns ON when the switch operates are available by adding “-B” to the order code. Contact your OMRON representative for availability.


ETIM for 134485 Sensoren (EC000030)
Merkmal Wert
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Gehäusebauform (EF004008) Quader
Schutzart (NEMA) (EF011959) sonstige
Beschichtung Gehäuse (EF001601) sonstige
Schutzart (IP) (EF005474) IP67
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des Betätigungselements (EF006976) Rollenhebel
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Ausführung des elektrischen Anschlusses (EF003961) mit Kabel vorkonfektioniert
Ausführung der Schnittstelle (EF006977) ohne
Schaltfunktion (EF000189) Sprungschaltglied
Werkstoff des Gehäuses (EF001596) Metall
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Schaltfunktion verrastend (EF007447) Nein
Mit Statusanzeige (EF001602) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Zwangsöffnung (EF006694) Nein
Ausgang elektronisch (EF006987) Nein
Anzahl der Kontakte als Wechsler (EF008257) 1
Anzahl der Kontakte als Schließer (EF008256) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 2 A
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 0
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 2 A
Anzahl der Kontakte als Öffner (EF008255) 0
Breite des Sensors (EF007094) 40 mm
Höhe des Sensors (EF007283) 102.7 mm
Länge des Sensors (EF007334) 16 mm
Umgebungstemperatur während des Betriebs (EF007515) -10 °C

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
D4C-1520 D4C1520 D4CN1520H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf 2 Mbytes D4C-1520 D4C1520 D4CN1520H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
D4C-1520 D4C1520 D4CN1520H e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf 2 Mbytes D4C-1520 D4C1520 D4CN1520H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
