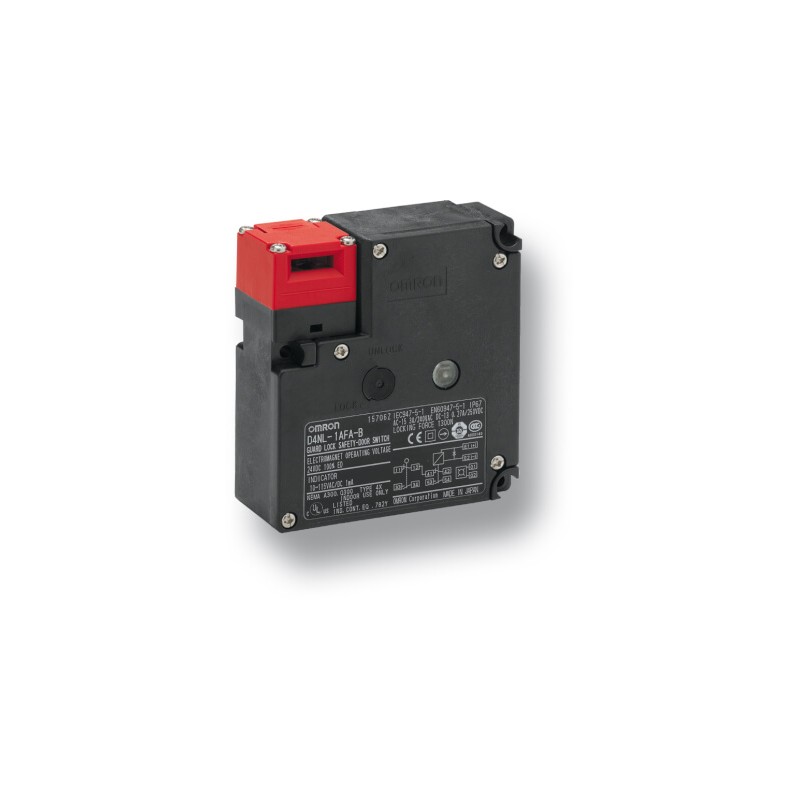

D4NL-4FFA-B4S D4NL0310M D4NL4FFAB4S OMRON Guard lock safety-door switch, D4NL, M20, 2NC/1NO + 2NC (slow-acti..
D4NL-4FFA-B4S
D4NL0310M
D4NL4FFAB4S
OMRON
Guard lock safety-door switch, D4NL, M20, 2NC/1NO + 2NC (slow-action), head: plastic, mechanical lock/24-VDC solenoid release, 10 bis 115 VAC/VDC, LED-indicator, special release key on the front side
Sicherheitsendschalter mit Türschloss, D4NL, M20, 2NC/1NA + 2NC (träge), Kopf: Kunststoff, mechanisches Öffnen/Schließen durch 24-VDC-Magnet, LED-Anzeige 10 bis 115 Vac/VDC LED, spezieller Öffnungsschlüssel auf der Vorderseite
Verriegelungsschalter mit Zuhaltung, Kabeleinführung M20, 2 Öffner/1 Schließer + 2 Öffner, Mechanische Verriegelung/24 VDC-Magnetspulen-Entriegelung,
Sensoren > Positionsschalter mit Zuhaltung
Sicherheitstechnik > D4DL/DS/DH/DR/GL/NL/NH/NS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Bestseller
▲Mehr Infos
▲Verriegelungsschalter mit Zuhaltung
Die Verriegelungsschalter der D4NL-Serie sind mit vier oder fünf integrierten Kontakten verfügbar. Im verriegelten Zustand weisen diese Schalter eine Zuhaltekraft von bis zu 1300 N auf. Ausführungen mit mechanischer Verriegelung und elektromagnetischer Entriegelung sowie Ausführungen mit elektromagnetischer Verriegelung und mechanischer Entriegelung in Kombination mit verschiedenen Kabeleinführungen (z. B. M20) prägen das Bild dieser Schalterpalette.
- Verriegelungsschalter mit elektromagnetischem Verriegelungs- oder Entriegelungsmechanismus
- Ausführungen mit vier oder fünf integrierten Kontakten
- Hohe Zuhaltekraft: 1.300N
- Für Standard- und Mikrolasten gleichermaßen geeignet
- Betätiger entsprechen denen der Serien D4GL und D4NS
Switches (with approved direct opening contacts)
For 110 V and 230 V version ask your local Omron representative
- Note•Conduit sizes of G1/2 and Pg 13,5 are also available.
- •Solenoid: 24 VDC, Orange LED: 10 to 115 VAC/VDC
Operation keys (order separately)
Specifications
IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.) | ||||
Durability1 | ||||
500,000 operations min. for a resistive load of 3 A at 250 VAC | ||||
Direct opening force2 | ||||
Direct opening travel2 | ||||
Note:The above values are initial values.
| Merkmal | Wert |
|---|---|
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Gehäusebauform (EF004008) | Sonderbauform |
| Ausführung des Schaltglieds (EF003591) | Schleichschaltglied |
| Schutzart (NEMA) (EF011959) | sonstige |
| Schutzart (IP) (EF005474) | IP67 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) | ohne |
| Ausführung des elektrischen Anschlusses (EF003961) | Kabeleinführung (metrisch) |
| Ausführung der Schnittstelle (EF006977) | ohne |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Mit Statusanzeige (EF001602) | Ja |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| Mit Fluchtentriegelung (EF007172) | Ja |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Zuhaltekraft (EF007552) | 1300 N |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 0 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) | 0.27 A |
| Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) | 0 |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) | 0 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) | 0 A |
| Anzahl der Kontakte als Öffner (EF008255) | 4 |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) | 3 A |
| Breite des Sensors (EF007094) | 88.5 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) | 0 A |
| Höhe des Sensors (EF007283) | 35.5 mm |
| Länge des Sensors (EF007334) | 95 mm |
| Umgebungstemperatur während des Betriebs (EF007515) | -10 °C |
| Bemessungssteuerspeisespannung Magnetantrieb DC (EF007070) | 20.4 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 19 Mbytes |
|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| D4NL-4FFA-B4S D4NL4FFAB4S D4NL0310M c126_d4nl_guard_lock_safety_door_switch_datasheet_de.pdf | 2 Mbytes |
|
