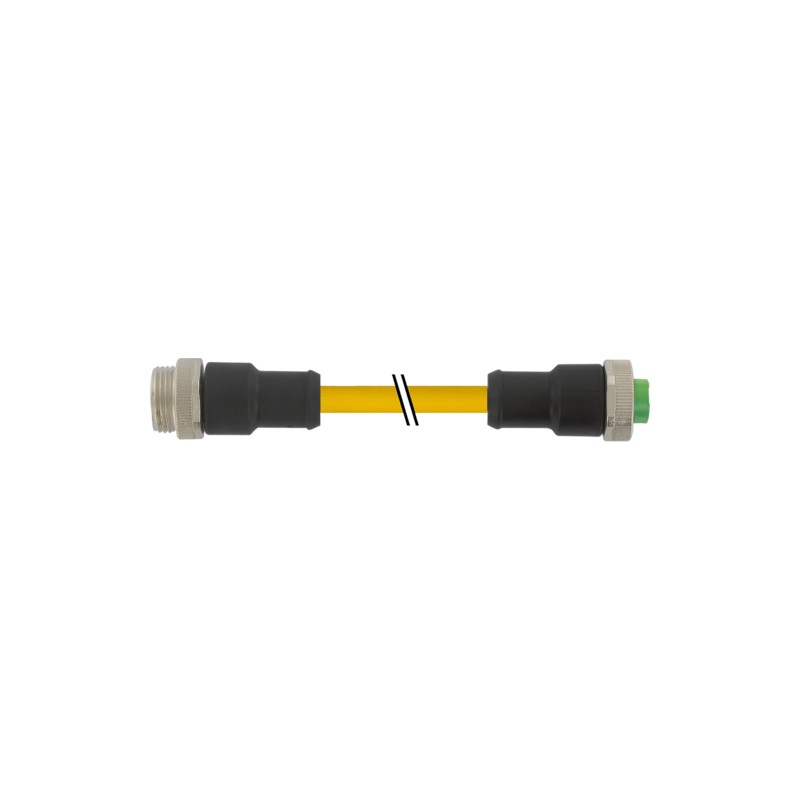

7700-A3A01-U1B5000 MURRELEKTRONIK Mini (7/8) 3-polig, Stecker (Ext.) Gerade/Weiblich Gerade, TPE, TC-ER+FT4,..
7700-A3A01-U1B5000
MURRELEKTRONIK
Mini (7/8) 3-polig, Stecker (Ext.) Gerade/Weiblich Gerade, TPE, TC-ER+FT4, 3x16AWG, gelb, 50m
7/8'' (Mini) St. 0° / 7/8'' (Mini) Bu. 0°
Anschlüsse mit Kabel
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲Stecker gerade – Buchse gerade
7/8" – 7/8", 3-polig
Powerleitung
USA
Abweichende Leitungslängen auf Anfrage lieferbar.
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
* nur für Produkte mit UL/CSA-zugelassener Leitung
| Bauform | A3A01 |
|---|
| Betriebsspannung | max. 600 V AC/DC |
|---|---|
| Betriebsstrom je Kontakt | max. 12 A |
| Verriegelung der Steckplätze | Schraubgewinde 7/8" (empf. Anzugsdrehmoment 1.5 Nm) selbstsichernd |
| Schutzart | IP68 in gestecktem und verschraubtem Zustand (EN 60529) |
| Material | PUR |
| Material (Verriegelung) | Zink-Druckguss, matt vernickelt |
| Verschraubung | 7/8" (SW24) |
| Temperaturbereich | -25...+80 °C, abhängig von angeschlossener Leitung |
|---|
| Adernzahl/-querschnitt | 3× 1.5 mm² |
|---|---|
| Aderisolation | PVC (sw, gn, ws) |
| Außen-Ø | 8.4 mm ±5% |
| Kabelkennung | U1B |
| Zulassung (Kabel) | UL (AWM-Style 21002/1841), CSA |
| Kabelgewicht [g/m] | 115,5 g |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 13.2 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.16 mm |
| Aufbau (Leiter) | 65× 0.16 mm (Litzenklasse 6) |
| AWG | ähnlich AWG 16 |
| Material (Aderisolierung) | PVC |
| Ader-Ø inkl. Isolierung | 2.6 mm ±5% |
| Adernfarbe/Nummerierung | sw, gn, ws |
| Verseilverbund | 3 Adern mit 3 Füllern verseilt |
| Schirmung | nein |
| Material (Mantel) | TPE |
| Außen-Ø (Mantel) | 8.4 mm ±5% |
| Farbe (Mantel) | gelb |
| Mantelfarbe | gelb |
| chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit |
| thermische Beständigkeit | flammwidrig nach UL, FT4 |
| Nennspannung | 600 V |
| Prüfspannung | 6 kV spark test |
| Strombelastbarkeit | NEC (National Electric Code) |
| Temperaturbereich (fest) | -50...+105 °C |
| Temperaturbereich (fest) | -50...+105 °C |
| Temperaturbereich (bewegt) | -20...+90 °C |
| Temperaturbereich (bewegt) | -20...+90 °C |
| Biegeradius (fest) | 8× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | 2 Mio. ±90° (Tic-Toc Test) |
| Torsionsbeanspruchung | ±90°/m |
| Material (Mantel) | TPE (UL/CSA) |
| Herstellerartikelnummer | 7700-A3A01-U1B5000 |
|---|---|
| Kabellänge | 50 m |
* nur für Produkte mit UL/CSA-zugelassener Leitung
