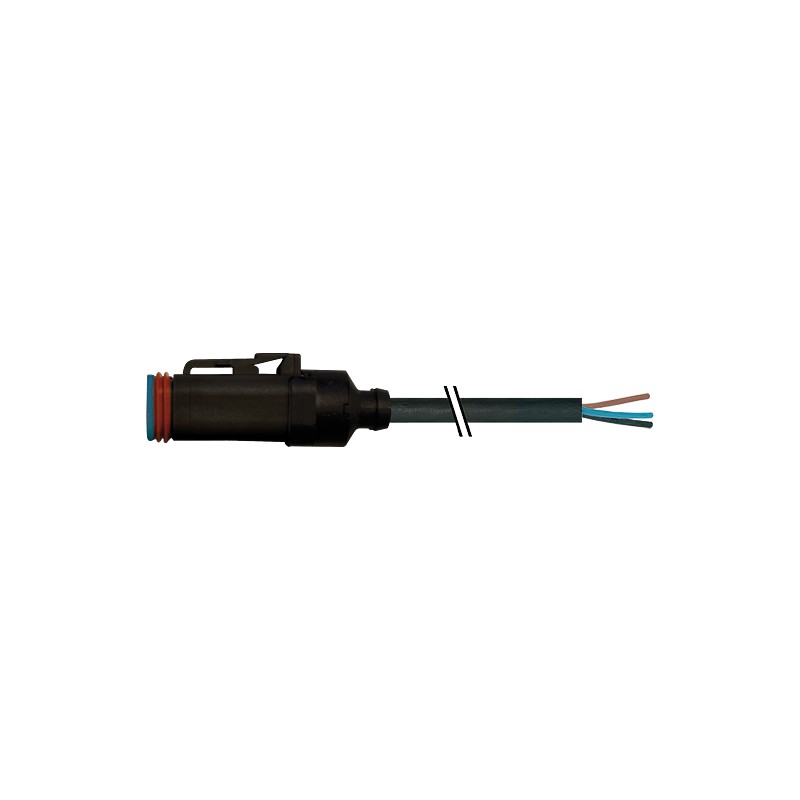

7080-72161-R031000 MURRELEKTRONIK Ventilstecker MDC06-4s freies Ltg.-ende
7080-72161-R031000
MURRELEKTRONIK
Ventilstecker MDC06-4s freies Ltg.-ende
Anschlüsse mit Kabel
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲Stecker gerade
6...230 V AC/DC
4-polig
ohne Bauteile
mit Kabeltülle
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
| Bauform | 72161 |
|---|
| Betriebsspannung | 6...230 V AC/DC |
|---|---|
| Bemessungsstoßspannung | 2.5 kV |
| Betriebsstrom je Kontakt | max. 8 A |
| Polzahl | 4-polig |
| Isolierstoffgruppe | IEC 60664-1, category I |
| LED-Anzeige | nein |
| Verriegelung der Steckplätze | Schnappverriegelung |
| Schutzart | IP68 in gestecktem und verriegeltem Zustand (EN 60529) |
| Material | PA |
| Gehäuse | Amphenol AT06-4S oder Deutsch DT06-4S |
| Zusatzbeschaltung | ohne Bauteile |
| Befestigungsart | gesteckt |
|---|---|
| Material (Kontakt) | Kupferlegierung |
| Material (Kontaktoberfläche) | Ni |
| Material (Dichtung) | Silikon |
| Verschmutzungsgrad | 3 |
| Abmantellänge | 40 mm |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
| Kabelkennung | R03 |
|---|---|
| Zulassung (Kabel) | DIN EN 45545-2, CE conform |
| Kabelgewicht [g/m] | 62,70 |
| Material (Leiter) | Cu-Litze, verzinnt |
| Widerstand (Leiter) | max. 40.1 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.18 mm |
| Aufbau (Leiter) | 19× 0.18 mm |
| Querschnitt (Leiter) | 4× 0.5 mm² |
| AWG | ähnlich AWG 20 |
| Material (Aderisolierung) | Radox EI 303 |
| Ader-Ø inkl. Isolierung | 1.42 mm ±5% |
| Adernfarbe/Nummerierung | ws (sw num) |
| Verseilverbund | 4 Adern verseilt |
| Schirmung | nein |
| Material (Mantel) | Radox EM 104 |
| Außen-Ø (Mantel) | 5.0 mm ±5% |
| Farbe (Mantel) | schwarz |
| thermische Beständigkeit | flammwidrig; erfüllt die Brandschutzanforderungen R15 (EL1A) nach DIN EN 45545-2 |
| Nennspannung | 600/1000 V AC |
| Prüfspannung | 3500 V AC |
| Strombelastbarkeit | angelehnt an DIN VDE 0298-4 |
| Temperaturbereich (fest) | -50...+120 °C |
| Temperaturbereich (bewegt) | -25...+90 °C |
| Biegeradius (fest) | 3× Außen-Ø |
| Biegeradius (bewegt) | 4× Außen-Ø |
| Mantelfarbe | schwarz |
| EAN | 4048879754309 |
|---|---|
| eClass | 27279218 |
| Ursprungsland | DE |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
