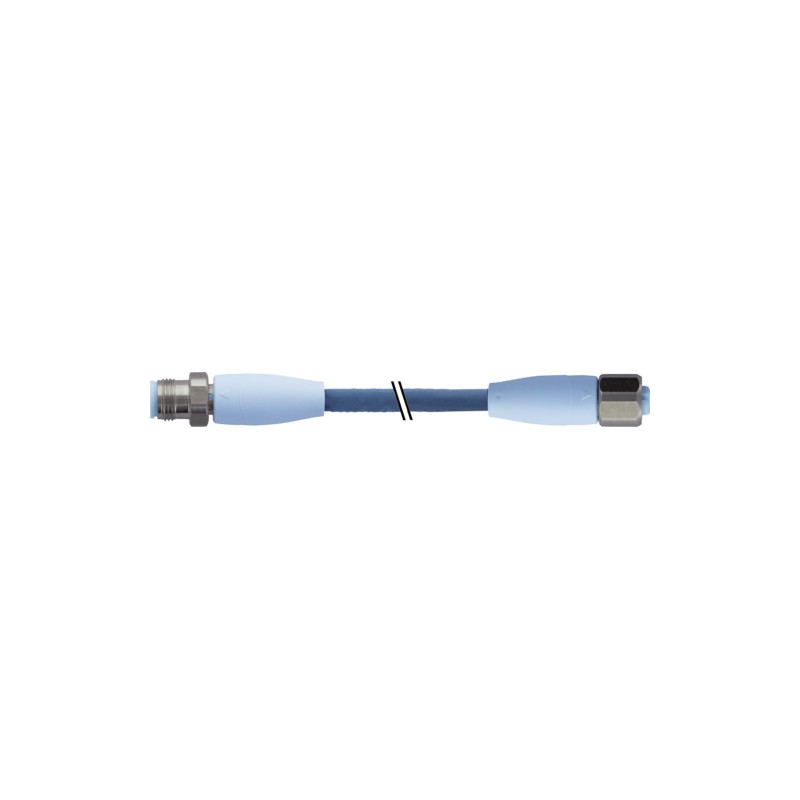

7024-46041-5231200 MURRELEKTRONIK M12 Männchen 0° / M12 Weibchen 0° A-cod. F ( & ) B ProTPE-S 0.5+0.25 gesch..
7024-46041-5231200
MURRELEKTRONIK
M12 Männchen 0° / M12 Weibchen 0° A-cod. F<(>&<)>B ProTPE-S 0.5+0.25 geschirmter bu UL Roboter + Schleppkanal 12m
M12 St. 0° / M12 Bu. 0° A-kod. F&B Pro
Anschlüsse mit Kabel
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲Steckverbinder für Food & Beverage
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Stecker gerade – Buchse gerade
M12 F&B Pro
6-polig
Edelstahl 1.4404 (V4A)
ohne Kabeltülle
IP69K
Cube67
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Bauform
| Bauform | 46041 |
|---|
Technische Daten
| Betriebsspannung | max. 30 V AC/DC |
|---|---|
| Bemessungsstoßspannung | 0.8 kV |
| Betriebsstrom je Kontakt | max. 4 A |
| Polzahl | 6 |
| Isolierstoffgruppe | IEC 60664-1, category I |
| Kodierung | A-kodiert |
| LED-Anzeige | nein |
| Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd |
| Schutzart | IP65, IP68, IP69K in gestecktem und verschraubtem Zustand (EN 60529) |
| Material | PP |
| Material (Verriegelung) | Edelstahl 1.4404 (V4A) |
| passend für Wellschlauch (Innen-Ø) | ohne |
| Verschraubung | M12 (SW14) |
Allgemeine Daten
| Normen | DIN EN 61076-2-101 (M12), FDA conform |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Material (Kontakt) | Kupferlegierung |
| Material (Kontaktoberfläche) | Au |
| Material (Dichtung) | EPDM |
| Verschmutzungsgrad | 3 |
| Temperaturbereich | -40...+105 °C, abhängig von angeschlossener Leitung |
| Material (Kontaktträger) | PP, eisblau |
Leitungen
| Kabelkennung | 523 |
|---|---|
| Zulassung (Kabel) | UL (AWM-Style 22126/11558), CE conform |
| Kabelgewicht [g/m] | 82,5 g |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 39 Ω/km (0.5 mm²), max. 78 Ω/km (0.25 mm²); (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²) |
| Aufbau (Leiter) | 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (Litzenklasse 6) |
| Querschnitt (Leiter) | 4× 0.5 + 2× 0.25 mm² |
| AWG | ähnlich AWG 20 (0.5 mm²); ähnlich AWG 24 (0.25 mm²) |
| Material (Aderisolierung) | PP |
| Ader-Ø inkl. Isolierung | 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²) |
| Adernfarbe/Nummerierung | (bl, ws, br, sw) + (gr, rs) |
| Verseilverbund | Adern 0.25 mm² zum Paar verseilt; Adern 0.5 mm² + Adernpaar 0.25 mm² mit Füllern verseilt |
| Schirmung | ja |
| Schirmung (Art) | Kupfergeflecht |
| optische Schirmbedeckung | min. 80% |
| Material (Mantel) | TPE-S |
| Außen-Ø (Mantel) | 7.9 mm ±5% |
| Farbe (Mantel) | pastellblau |
| Mantelfarbe | grau |
| Nennspannung | 300 V AC |
| Prüfspannung | 3000 V |
| Temperaturbereich (fest) | -40...+105 °C |
| Temperaturbereich (bewegt) | -25...+105 °C |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 4 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3 m/s |
| Beschleunigung (Schleppkette) | max. 10 m/s² |
| Torsionsbeanspruchung | ±180°/m |
| Anzahl Torsionszyklen | max. 2 Mio. (25 °C) |
| Herstellerartikelnummer | 7024-46041-5231200 |
|---|---|
| Kabellänge | 12 m |
