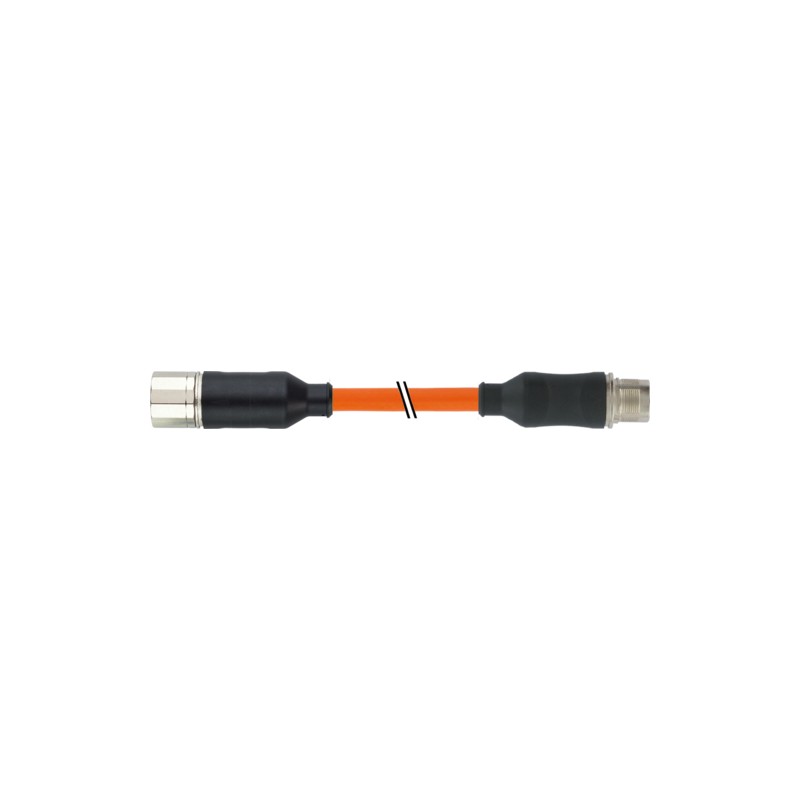

7000-PS101-8210260 MURRELEKTRONIK M23 SERVOKABEL Spezifikation: 6FX8002-5DA05-1AC6
7000-PS101-8210260
MURRELEKTRONIK
M23 SERVOKABEL Spezifikation: 6FX8002-5DA05-1AC6
M23-Servoleitung
Anschlüsse mit Kabel
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲Leistungsleitung mit Bremsadern für SINAMICS S120 und Motoren mit M23-Anschluss und Haltebremse
Buchse gerade – Stecker gerade
M23 – M23, 6-polig
geschirmt
ohne Kabeltülle
Abweichende Leitungslängen auf Anfrage lieferbar.
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
| Bauform | PS101 |
|---|
| Betriebsspannung | 600 V AC/DC (PIN 1/2/3/6); 250 V AC/DC (PIN 4/5) |
|---|---|
| Bemessungsstoßspannung | 4 kV (PIN 1/2/3/6); 2 kV (PIN 4/5) |
| Betriebsstrom je Kontakt | Leistungsadern: 12 A (1.5 mm²), 15 A (2.5 mm²); Bremsadern: 5 A (1.5 mm²) |
| Isolierstoffgruppe | IEC 60664-1, category I |
| Verriegelung der Steckplätze | Schraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd |
| Schutzart | IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
| Material | PUR |
| Material (Verriegelung) | Messing, vernickelt |
| passend für Wellschlauch (Innen-Ø) | 16 mm; 23 mm |
| Verschraubung | M23 (SW27) |
| Verschmutzungsgrad | 3 |
|---|---|
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
| Adernzahl/-querschnitt | (4G1.5 + (2× 1.5)C)-C |
|---|---|
| Aderisolation | TPM (sw num, gnge) |
| Schleppkettenwerte | 10 Mio. |
| Außen-Ø | 11.6 mm ±5% |
| Kabelnummer | 821 |
| Zulassung (Kabel) | cURus (AWM-Style 21223/10492) |
| Querschnitt (Leiter) | 4× 2.5 + 2× 1.5 mm² |
| Schirmung | ja |
| Mantelfarbe | orange |
| Temperaturbereich (fest) | -50...+80 °C |
| Temperaturbereich (bewegt) | -35...+70 °C |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 7.5× Außen-Ø |
| Torsionsbeanspruchung | ±30°/m |
| Material (Mantel) | PUR (UL/CSA) (=MC800+) |
| Herstellerartikelnummer | 7000-PS101-8210260 |
|---|---|
| Kabellänge | 2,6 m |
