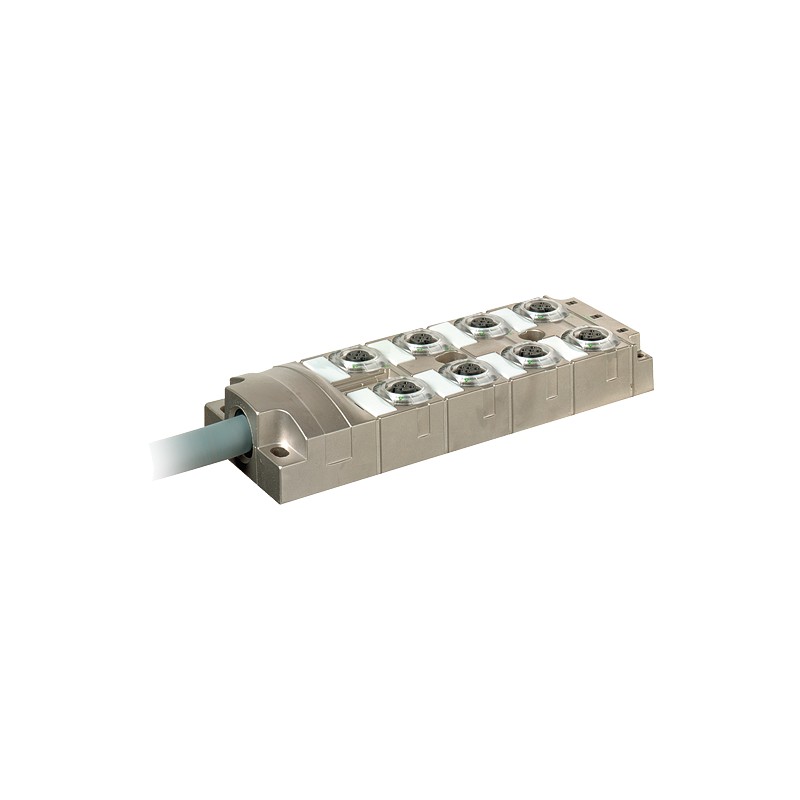

27500 MURRELEKTRONIK MVP-Metall, 8xM12, 5pol, Ltg.fest
27500
MURRELEKTRONIK
MVP-Metall, 8xM12, 5pol, Ltg.fest
Passive Verteilungssysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲5.0 m
integrierte elektronische Stromüberwachung mit Abschaltung
elektronische Diagnose mit ERROR-LED
Abweichende Leitungslängen auf Anfrage lieferbar.
| Erforderliches Netzgerät bei Vollbestückung | min. 10 A |
|---|---|
| Summenstrom | max. 10 A |
| Betriebsstrom (Kontakt 3) | max. 0.5 A (Abschaltung 0.7...0.9 A) |
| Schutzart | IP65, IP67, IP68 in gestecktem und verschraubtem Zustand (EN 60529) |
| Gehäuse | Zink-Druckguss, matt vernickelt |
| Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) |
| Betriebsspannung | 24 V DC (EN 61131-2), Potenzialtrennung 0 V (linke/rechte Seite) |
| Stromaufnahme | max. 35 mA |
| LED-Anzeige | LED (grün): P1 und P2; LED (rot): ERROR für optische Diagnose |
| LED-Anzeige pro Steckplatz | LED (gelb): Kontakt 4 und 2; 2× LED (rot): bei Störung |
| Diagnoseausgang | aktiv high, max. 25 mA belastbar, Ader (braun 2) |
| Geräteschutz | pulsschaltend |
| Temperaturbereich | -20...+60 °C |
|---|---|
| Abmessungen H×B×T | 145×55×21 mm |
| Kabelnummer | 403 |
|---|---|
| Adernzahl/-querschnitt | 16× 0.34 + 5× 0.75 mm² |
| Aderisolation | TPE (grrs, ws, rtbl, gn, wsgn, ge, brgn, gr, wsge, rs, gebr, rt, wsgr, sw, grbr, vi, br, bl, gnge) |
| Schleppkettenwerte | 5 Mio. |
| Mantelfarbe | grau |
| Material (Mantel) | PUR (UL/CSA) |
| Außen-Ø | 11.5 mm ±5% |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Temperaturbereich (fest) | -40...+90 °C |
| Temperaturbereich (bewegt) | -25...+80 °C |
| Zulassung (Kabel) | UL (AWM-Style 20233/10042), CSA; CE conform |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| AWG | ähnlich AWG 22 (0.34 mm²); ähnlich AWG 18 (0.75 mm²) |
| Material (Aderisolierung) | TPE-E |
| Shore-Härte (Aderisolierung) | 55 ±5 D |
| Schirmung | ja |
| Shore-Härte (Mantel) | 85 ±5 A |
| Nennspannung | 300/500 V AC |
| Prüfspannung | 2000 V AC |
| Strombelastbarkeit | nach DIN VDE 0298-4 |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 5 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 2 m/s |
| Beschleunigung (Schleppkette) | max. 5 m/s² |
| Querschnitt (Leiter) | 16× 0.34 + 5× 0.75 mm² |
| PIN 1 | (+) |
|---|---|
| PIN 2 | (NC)/(S2) |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (Erde) |
| LED-Anzeige Kontaktbelegung | LED (grün): Power / LED (gelb): (S1/S2) / LED (rot): Störung |
| Funktionsbeschreibung | Jede M12 Buchse wird auf 0 V Summenstrom (Kontakt 3) überwacht und bei Überlast oder Kurzschluss abgeschaltet (selbstrückstellend). Betriebsspannung der übrigen Steckplätze bleibt erhalten. Bei Fehler fällt die elektrische Sammelmeldung "aktiv high" zur S |
|---|
| EAN | 4048879063746 |
|---|---|
| eClass | 27279219 |
| Ursprungsland | CZ |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG MURRELEKTRONIK DE.pdf | 36 Mbytes |
|
| 27500 27500 DE_27500.pdf | 253 Kbytes |
|
