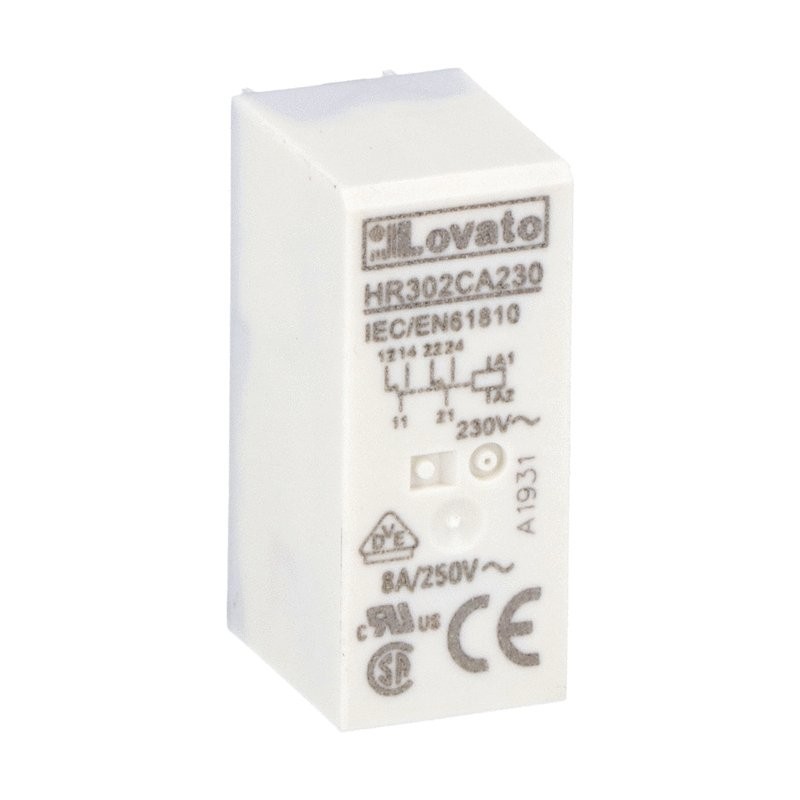

HR302CA230 LOVATO Relais Miniatur-2 Geschaltet 10A, 230VAC
HR302CA230
LOVATO ELECTRIC
Relais Miniatur-2 Geschaltet 10A, 230VAC
Miniaturrelais, 230VAC, 8A, 2C / O-Kontakt. Passend auf Sockel 20 HR5XS2...
Relais > Schaltrelais
Industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC
Related products
▲Bestseller
▲Mehr Infos
▲| Bestellnummer | HR302CA230 |
| Gewicht [g] | 15.34 |
| Produktpaketmenge | 20 |
| Sammelpackung Bestellmenge | 20 |
| Produktpaketmaße [mm] | 315X260X240 |
| Volumen [cm³] | 19.656 |
| Barcode [EAN13] | 8013975233368 |
| HS Code | 85365080 |
cURus
EAC
VDE
CSA
IEC/EN 61810
| Product designation | MINIATURE RELAYS | |||
| Product type designation | HR302C | |||
| Contact characteristics | ||||
| Contact configuration | 2 C/O | |||
| Rated insulation voltage Ui IEC/EN | V | 250 | ||
| Rated impulse withstand voltage Uimp | kV | 6 | ||
| IEC Conventional free air thermal current Ith | A | 8 | ||
| Maximum instantaneous current | A | 20 | ||
| Rated current (In) | A | 8 | ||
| Relay control voltage | V | 230VAC | ||
| Max contrallable power in | ||||
| AC-1 | W | 2000 | ||
| AC-15 | VA | 150 | ||
| Rated operating power AC-1 | ||||
| VA | 2000 | |||
| Rated operating power AC-15 | ||||
| 230 VAC | VA | 150 | ||
| Single-phase motor control | ||||
| 230VAC | kW | 0.2 | ||
| Rated operating current DC-1 | ||||
| 30V | A | 8 | ||
| 110V | A | 0.3 | ||
| 220V | A | 0.1 | ||
| Minimum switching load | V / mA | 5 / 100 | ||
| Contact impedance | mΩ | 100 | ||
| Contact material | AgSnO2 | |||
| Operating times | ||||
| Closing | ms | 10 | ||
| Opening | ms | 5 | ||
| Operations | ||||
| Mechanical life | cycles | 10000000 | ||
| Electrical life AC1 | cycles | 50000 | ||
| Coil characteristics | ||||
| Average coil consumption AC at 20°C | VA | 0.9 | ||
| Average coil consumption DC at 20°C | W | 0.45 | ||
| Operating range | ||||
| Closing | % Un | 70…110 | ||
| Opening | % Un | 20…55 | ||
| Maximum cycle frequency | cycles/h | 3600 | ||
| Mechanical features | ||||
| Max socket terminal tightening torque | Nm | 0.6 | ||
| Socket screw tightening tool (cross / flat blade) | PH1 / 4.5mm | |||
| Conductor section | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 14 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 2.5 | ||
| Operating position | ||||
| normal | Any | |||
| Fixing | On 35mm DIN rail and with screw | |||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -40 | ||
| max | °C | +85 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +85 | ||
| Other features | ||||
| Indication | No | |||
| Mechanical contact position indicator | No | |||
| Mechanical test actuator | No | |||
| ETIM classification | ||||
| ETIM 8.0 | EC001437 - Switching relay | |||
| Merkmal | Wert |
|---|---|
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Spannungsart zur Betätigung (EF008242) | AC |
| Werkstoff des Kontaktes (EF007544) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Antrieb, Polung (EF003355) | ungepolt |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 230 V |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 230 V |
| Mit LED-Anzeige (EF005950) | Nein |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Tiefe (EF000049) | 12.7 mm |
| Höhe (EF000040) | 15.7 mm |
| Breite (EF000008) | 29 mm |
| Nennstrom (EF000001) | 8 A |
