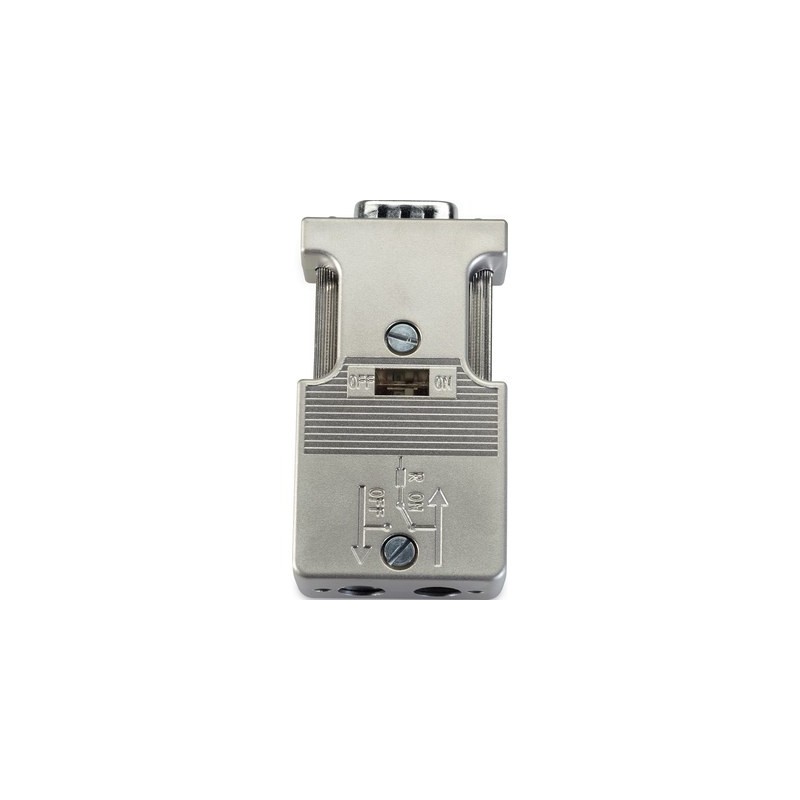

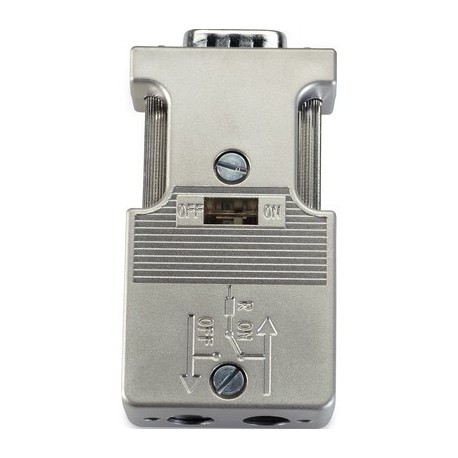

21700504 ED-PB-90 LAPP PROFIBUS Steckverbinder mit M12/Schraubanschluss REPEATER ATEX
21700504
ED-PB-90
LAPP
PROFIBUS Steckverbinder mit M12/Schraubanschluss REPEATER ATEX
ED-PB-90
EPIC® DATA PB Sub-D
Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
EPIC DATA Kupfer
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲PROFIBUS Sub-D Stecker, Schraubanschluss, Busabschluss integriert, opt. LED Diagnose/Programmierschnittstelle, Bauform 35°/90°/180°
- Optional mit LED Diagnose
- M12 und REPEATER Version
- Versionen mit 2. Sub-D Schnittstelle
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Einfacher Anschluss mit bewährter M12 / Schraubklemmtechnik
- Kompakte Bauform: Geringer Platzbedarf
- Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden
- REPEATER Version: Regeneriert das Datensignal
(Flankensteilheit, Pegel und Tastverhältnis) - ATEX Version: Zum Einsatz in eigensicheren Stromkreisen im explosionsgefährdetem Bereich der Zone 2 (explosive Gasatmosphäre tritt nur selten und kurzzeitig auf)
Produkteigenschaften
- Max. Übertragungsrate 12 Mbit/s möglich
- Stromaufnahme max. 12,5 mA
(mit LED 35 mA / REPEATER 100 mA) - Versorgungsspannung 4,75 bis 5,25 V DC
(vom Endgerät speisend) - Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt
- REPEATER Version: Einfache Erweiterungen des PROFIBUS Netzwerks:
- bis zu 3 Repeater
- 1 zusätzliches PROFIBUS Segment
- galvanische Trennung
Norm-Referenzen / Zulassungen
- IEC 61158, IEC 61784
- UL File No. E331560
- ATEX Version: DIN EN 60079-0:2006, DIN 60079-15:2005 (Kategorie 3G Zone 2)
Aufbau
- D-Sub Stecker, 9-polig,
Befestigungsschrauben 4-40 UNC - Verbesserte EMV durch metallisiertes Gehäuse
- Versionen mit zusätzlicher Sub-D Schnittstelle für Programmierung/Diagnose ('PG')
- Für Kabelaußendurchmesser: 5 - 8 mm / M12 B-kodierte Konfektionen
- LED Version Statusanzeige:
Busbetrieb - (grün)
Teilnehmer sendet - (blau)
Abschlusswiderstand gesetzt - (orange)
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC001132
- ETIM 5.0 Class-Description: D-Sub-Steckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC001132
- ETIM 6.0 Class-Description: D-Sub-Steckverbinder
Abmessungen
- 54 mm x 40 mm x 17 mm - 35°
64 mm x 40 mm x 17 mm - 90°
68 mm x 40 mm x 17 mm - 180°
70 mm x 40 mm x 17 mm - M12 - (LxBxH)
Anschlussart
- Schraub
- M12
Schutzart
- IP 20
Abschlusswiderstand
- 150 Ω
Schnittstellen
- Sub-D Buchse, 9-polig
Reihenklemmen bis 1,0 mm² / M12 B-kodiert
Zulässige Umgebungsbedingungen
- Betriebstemperatur: -25°C bis +85°C
- *Die maximale Umgebungstemperatur für UL beträgt 60 °C.
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 21700504 ED-PB-90 21700504 DE_21700504.pdf | 580 Kbytes |
|
