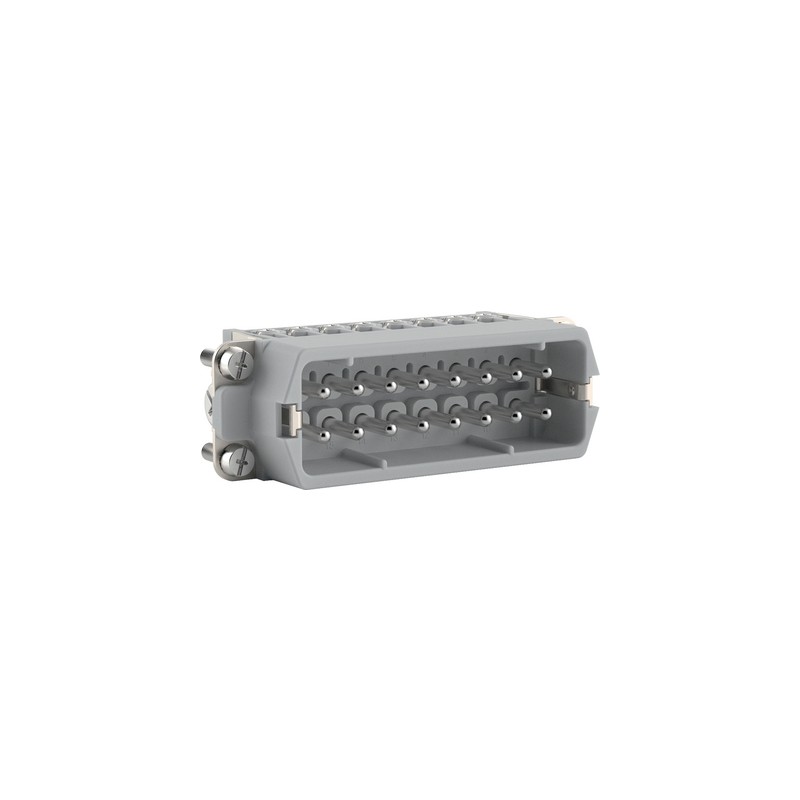

10532000 EPIC H-A 16 SS PH1 LAPP Einsätze mit Schraubanschluss bis 2,5 mm² Anschlussquerschnitt
10532000
EPIC H-A 16 SS PH1
LAPP
5
Einsätze mit Schraubanschluss bis 2,5 mm² Anschlussquerschnitt
EPIC H-A 16 SS PH1
EPIC® H-A 16
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
EPIC rechteckig
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲Der schmale Standardeinsatz kann auf einfache Weise mit einem Bolzen verbunden und universal für das Leiten von Strom und Spannung verwendet werden.
- Neue höhere Spannungsfestigkeit, 400V auf kleinem Raum
- Universell für Strom und Spannungsübertragung
- Made in Germany
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Universell für Strom und Spannungsübertragung
- Neue höhere Spannungsfestigkeit, 400V auf kleinem Raum
- Schlanker Steckverbindereinsatz für Standardanwendungen
- Servicefreundlicher Schraubanschluss für verschiedene Querschnitte, Schraubenkopf PH1 für Elektroschrauber geeignet
- Einsatz für Bahnanwendungen
- Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.
Anwendungsgebiete
- Maschinen- und Apparatebau
- Steuerungstechnik
- Kunststoffindustrie
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000438
- ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder
Bemessungsspannung in V
- IEC: 400 V
UL: 600 V
CSA: 600 V
Bemessungsstoßspannung
- 4 kV
Bemessungsstrom in A
- IEC: 16 A
UL: 14 A
CSA: 16 A
Verschmutzungsgrad
- 3
Brennbarkeit
- UL94 V-0
Durchgangswiderstand
- 1,5 - 4 mOhm
Kontakte
- Kupferlegierung, hartversilbert
Kontaktzahlen
- 16 + PE
Leitungsanschluss
- Schraubanschluss: 0,5 - 2,5 mm²
Abisolierlänge (mm)
- 8
Material
- PC Polycarbonat
Steckzyklen
- 500
VDE-geprüft
- Gutachten mit Fertigungsüberwachung: VDE-REG.-Nr.:B437
- UL-geprüft:
UL File Number: E75770
Temperaturbereich
- -40°C bis +120°C
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 10532000 EPIC H-A 16 SS PH1 10532000 DE_10530000.pdf | 450 Kbytes |
|
