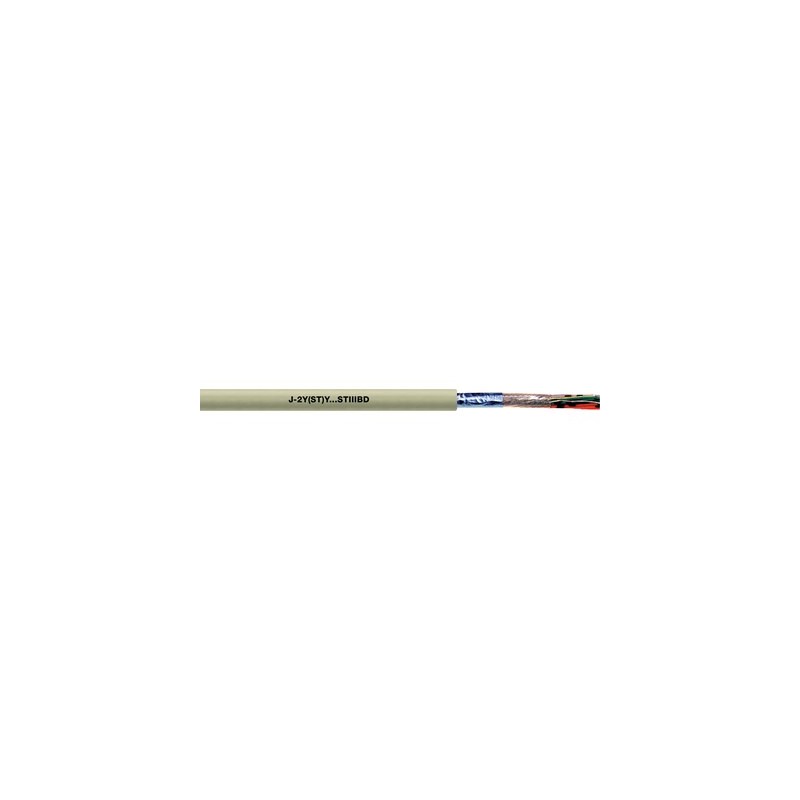

0034176 J-2Y(ST)Y...ST III BD 10X2X0,6 LAPP Installationskabel nach DIN VDE 0815 mit PE-Aderisolation
0034176
J-2Y(ST)Y...ST III BD 10X2X0,6
LAPP
100
Installationskabel nach DIN VDE 0815 mit PE-Aderisolation
J-2Y(ST)Y...ST III BD 10X2X0,6
J-2Y(ST)Y...ST III BD
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
UNITRONIC Niederfrequenz
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲J-2Y(ST)Y...ST III BD - Installationskabel in Anlehnung an VDE 0815, das durch Sternvierer-Aufbau für hohe Übertragungsgeschwindigkeiten geeignet ist
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Geeignet für Datenübertragungsraten bis 16 MBit/s
- Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
Anwendungsgebiete
- Verbindungsleitung in der Elektronik, in der Meß-, Steuer-, Regel- und Signaltechnik
- Das Einsatzgebiet findet sich z.B. bei der Verbindung von EDV-Systemeinheiten oder bei den auf größte Sicherheit und Schnelligkeit ausgelegten Schaltungen für Flugfeldbefeuerungen, ISDN-Nebenschaltanlagen, Betriebsdatenerfassung, Zutrittskontroll- und Zeiterfassungssystemen, Industrieelektronik, Alarmanlagen.
- Verwendung in trockenen und feuchten Räumen zur festen Verlegung auf und unter Putz
Produkteigenschaften
- Flammwidrig nach IEC 60332-1-2
Norm-Referenzen / Zulassungen
- In Anlehnung an DIN VDE 0815
Aufbau
- Massiver blanker Kupferleiter
- Aderisolation aus Polyethylen (PE)
- Adern zum Sternvierer verseilt,
je 5 Sternvierer zum Bündel verseilt,
Bündel in Lage verseilt - Folienbewicklung,
statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupfer-Beidraht - Außenmantel aus PVC
Außenmantelfarbe: grau (ähnlich kieselgrau/ RAL 7032)
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000829
- ETIM 5.0 Class-Description: Telekommunikationskabel
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000829
- ETIM 6.0 Class-Description: Telekommunikationskabel
Ader-Ident-Code
- nach VDE 0815, siehe Anhang T10
Betriebskapazität
- (800 Hz) max. 52 nF/km
Kopplung
- K1: 98 % <400 pF/300 m
- K9-12: 98 % < 100 pF/300 m
Leiterquerschnitt in
- 0,6 mm: 0,28 mm²
Leitungsdämpfung / Dämpfung
- Bei 16 MHz < 8 dB/100m
Mindestbiegeradius
- Fest verlegt: 10 x Außendurchmesser
Nahnebensprechdämpfung
- 4-16 MHz: 2-paarig ≥ 45 dB
- 4-16 MHz: >2-paarig ≥ 20 dB
Prüfspannung
- Ader/Ader: 500 V
- Ader/Schirm: 2000 V
Schleifenwiderstand
- max. 130 Ohm/km
Wellenwiderstand
- 100 Ω ± 15%
Temperaturbereich
- Gelegentlich bewegt: -5°C bis +50°C
- Fest verlegt: -30°C bis +70°C
