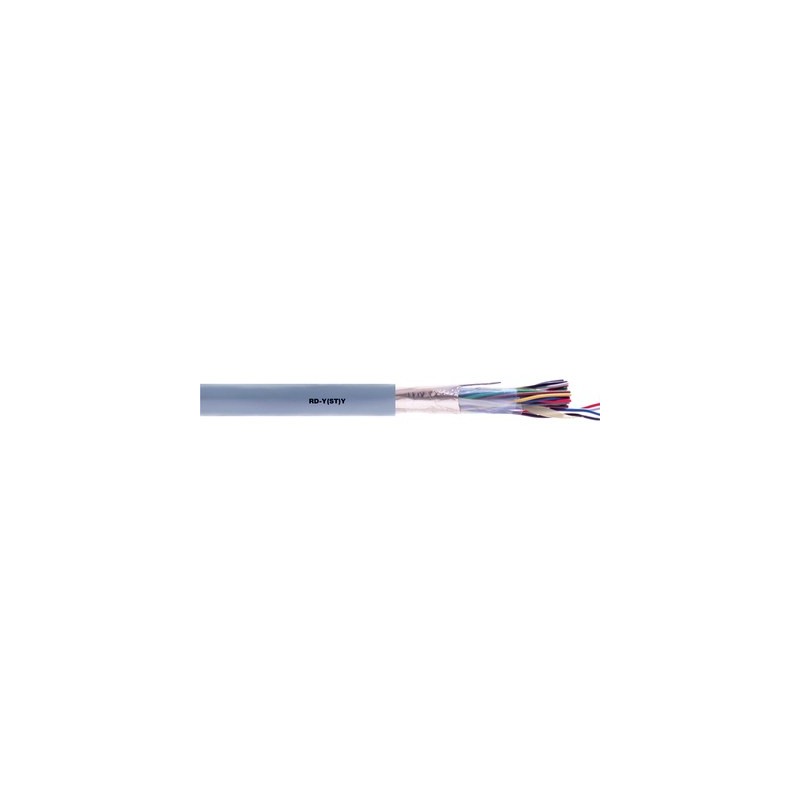

0032472 RD-Y(ST)Y 8x2x0,5 GY LAPP Statisch geschirmte Datenleitung für die Leittechnik
0032472
RD-Y(ST)Y 8x2x0,5 GY
LAPP
100 m.
Statisch geschirmte Datenleitung für die Leittechnik
RD-Y(ST)Y 8x2x0,5 GY
RD-Y(ST)Y
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
UNITRONIC Niederfrequenz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲RD-Y(ST)Y - geschirmte PVC-Datenleitung für den Einsatz in der Leittechnik, wie z.B. in Leitständen, Überwachungsanlagen und Kontrolleinheiten
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
Anwendungsgebiete
- RD-Y(ST)Y ist als Datenübertragungskabel in Bereichen wie Überwachungsanlagen, Kontrolleinheiten u.ä. eingesetzt
- Meß-, Steuer- und Regelungstechnik, sowie für Leitstände von Kraftwerks- und Industrieanlagen
- Übertragung analoger und digitaler Signale bis zu einer Frequenz von etwa 10 kHz möglich
- Ist vorgesehen für feste Verlegung innerhalb geschlossener Räume.
Produkteigenschaften
- Außenmantelfarbe: grau oder
blau für eigensichere Anlagen - Variante mit 2 Doppeladern zum Sternvierer verseilt
- Flammwidrig nach IEC 60332-1-2
Norm-Referenzen / Zulassungen
- In Anlehnung an DIN VDE 0815
Aufbau
- 7-drähtige Litze aus blanken Kupferdrähten
Aderisolation aus PVC - Adern zu Paaren verseilt,
je 4 Paare zu einem Bündel verseilt,
Bündel in Lagen,
Bündelkennzeichnung durch Zahlenfolie - Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit verzinnter Beilauflitze
- Außenmantel aus PVC
- Außenmantelfarbe: grau
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: Steuerleitung
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000104
- ETIM 6.0 Class-Description: Steuerleitung
Ader-Ident-Code
- Paar-Nr.1: a-Ader: blau; b-Ader: rot
Paar-Nr.2: a-Ader: grau; b-Ader: gelb - Paar-Nr.3: a-Ader: grün; b-Ader: braun
Paar-Nr.4: a-Ader: weiß; b-Ader: schwarz
Betriebskapazität
- Bei 800 Hz: ≤ 100 nF/km
bei Kabeln bis 4 Doppeladern dürfen die Werte um 20 % überschritten werden.
Leiterwiderstand
- (Schleife): ≤ 73,6 Ohm/km
Leitungsdämpfung / Dämpfung
- Bei 1 kHz ca. 1,2 dB/km
- Bei 10 kHz ca. 2,8 dB/km
Mindestbiegeradius
- Gelegentlich bewegt: 15 x Außendurchmesser
- Fest verlegt: 7,5 x Außendurchmesser
Nahnebensprechdämpfung
- Bei 10 kHz und 500 m Kabellänge:
min. 60 dB
Prüfspannung
- A/A: 2000 V
- A/S: 2000 V
Wellenwiderstand
- Bei 1 kHz ca. 370 Ohm
- Bei 10 kHz ca. 130 Ohm
Temperaturbereich
- Gelegentlich bewegt: -5°C bis +50°C
- Fest verlegt: -40°C bis +80°C
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 0032472 RD-Y(ST)Y 8x2x0,5 GY 0032472 DE_0032471.pdf | 189 Kbytes |
|
