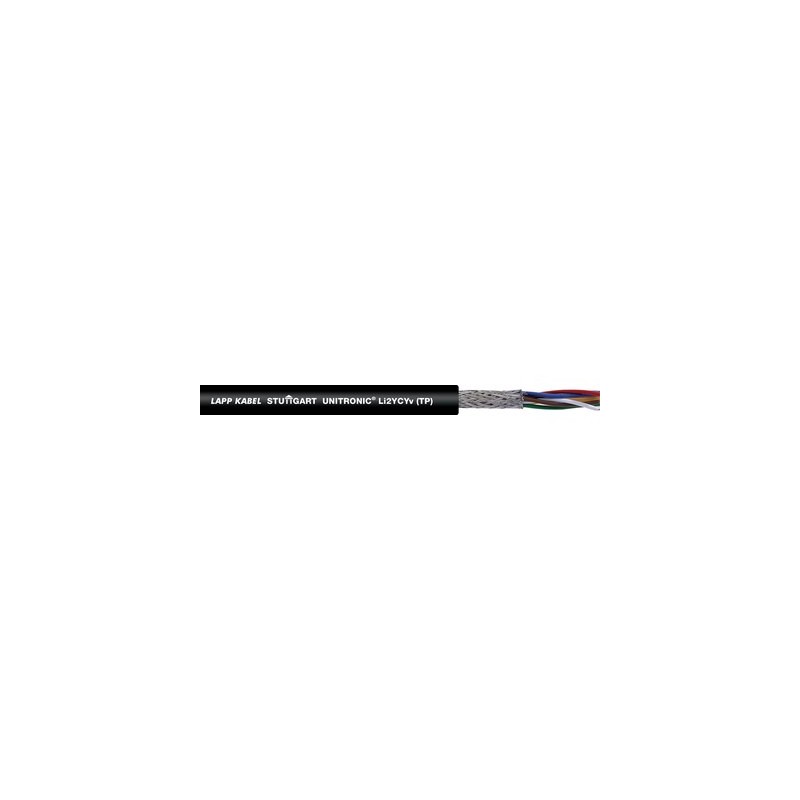

0031355 UNITRONIC Li2YCYv (TP) 2x2x0,34 LAPP Paarverseilte, geschirmte Datenleitung mit PE-Aderisolation und..

Nutzen

• Gesamtschirm minimiert elektrische
  Störeinflüsse
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Eignet sich besonders zur Verkabelung von Datensystemen bei Übertragungsraten bis zu 10 Megabit pro Sekunde und eignet sich für die die Schnittstellen RS422 und RS485.
• Zur festen und bedingt flexiblen Verlegung
• Einsatz in trockenen oder feuchten Räumen
• Signal-, Steuer- und Meßleitung, für die Übertragung schwacher, sensibler Signale und hoher Bitraten
• UNITRONIC^®
  Li2YCYv (TP)mit verstärktem, schwarzen Außenmantel (Yv) mit mindestens 1,8 mm an nominaler Mindestdurchschnittswandstärke ist für den Innen- und Außenbereich konstruiert sowie für Anwendungen, wo sich verstärkte Außenmäntel als vorteilhaft erweisen können

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2

Norm-Referenzen / Zulassungen

• In Anlehnung an VDE 0812

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
• Aderisolation aus Polyethylen (PE)
• Paarverseilter (TP)-Aufbau
• Kupfergeflecht, verzinnt
• Wanddicke des Außenmantels ist erhöht/ verstärkt ("Yv")
• Außenmantelfarbe: schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• DIN 47100, siehe Anhang T9

Betriebskapazität

• Bei 800 Hz: max. 60 nF/km

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Litze, in Anlehnung VDE 0881,
  7-drähtig

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nahnebensprechdämpfung

• Bis 1 MHz min. 50 dB
• Bis 10 MHz min. 40 dB

Prüfspannung

• Ader/Ader: 2000 V
• Ader/Schirm: 1000 V

Wellenwiderstand

• 100 ± 15 Ohm (> 1 MHz)

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
