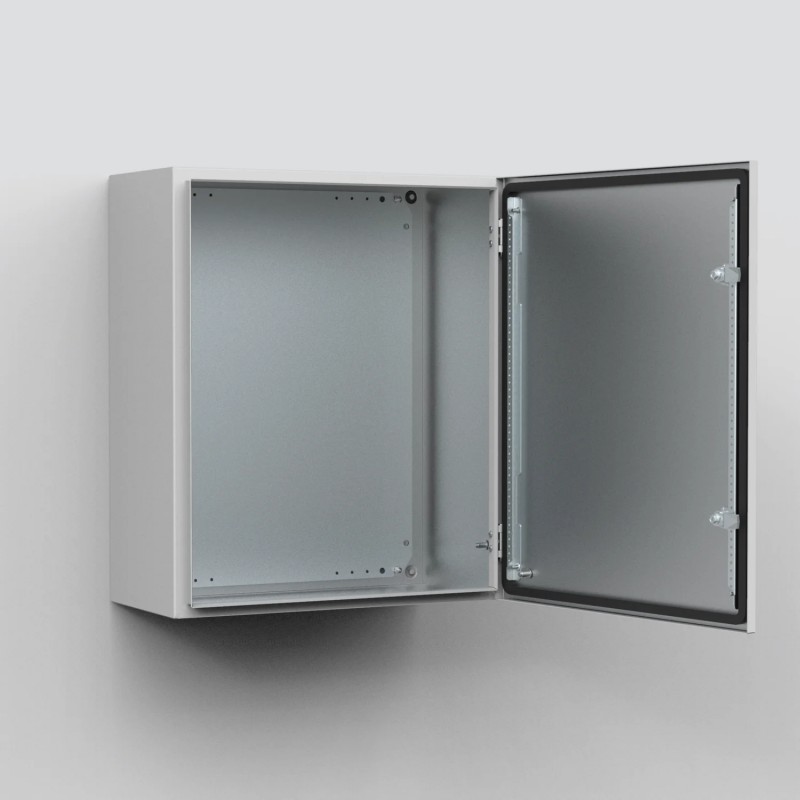

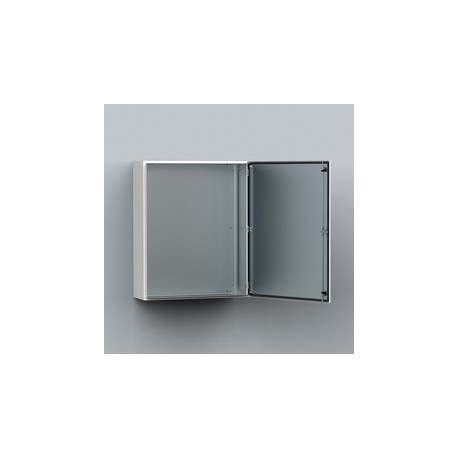

MASE0406021R5 ELDON Wandgehäuse EMC, 400x400x210 MASE0406021R5
MASE0406021R5
ELDON
Wandgehäuse EMC, 400x400x210 MASE0406021R5
Wandbild EMC, 400x600x210, compact, 1-türig, mit MP -, Stahl -, IP66
Wandgehäuse EMC, 400x600x210, Kompakter, eintürig, mit MP, Stahlblech, IP54
EMV-Wandgehäuse, 400x600x210, Kompaktgehäuse, 1-türig, mit MP, Baustahl, IP66
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Edelstahl Wandschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Bestseller
▲Mehr Infos
▲Merkmale
- Material: Korpus: 1.2 mm Stahlblech verzinkt / 1.5 mm bei MASE0606021R5 und größer. Tür: 1.2 mm Stahlblech verzinkt / 1.5 mm bei MASE0606021R5 und größer / 2 mm ab MASE1006030R5. Montageplatte: 2 mm Stahlblech, verzinkt.
- Korpus: Gekantet und nahtverschweißt. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20,4 mm Durchmesser und 2 mm Tiefe in die Rückwand eingebracht, in diesen 8,5 mm Löcher zur Wandbefestigung.
- Tür: Aufliegend, mit 130°-Öff nungswinkel, verdeckte und demontierbare Wechselscharniere für Rechts- oder Linksanschlag. Ab Größe MASE0604015R5 und größer ist die Tür mit zwei abnehmbaren Tür-Montageprofilen versehen. Die Dichtigkeit ist durch eine durchgehend eingeschäumte EMV-Dichtung gewährleistet.
- Schließung: Chromatisiertes Schloss mit Doppelgriff zum einfachen Öffnen der Tür, 3 mm DIN Doppelbart Schloss mit 90° Schließwinkel, ab 1000 mm Wandgehäuse Höhe und mehr 3-Punkt-Schließgestänge.
- Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung der Ausrüstung auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf aufgeschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehör AMG ist die Montageplatte durchgehend tiefenverstellbar.
- Flanschöffnung: Keine Flanschöffnung für maximalen EMV-Schutz.
- Erdung: Die Tür wird durch einen eigenen Erdungsbolzen geerdet.
- Oberfläche: Pulver-Strukturlackierung, RAL 7035, nur auf Außenseite.
- Schutzart: Entspricht IP 54 TYPE 12 IK 10.
- Lieferumfang: Verzinkter Wandgehäusekorpus und Tür, nur außen lackiert. Tür mit EMI-leitender Dichtung. Zwei Türmontagerahmen ab Wandgehäusegröße MASE0505021R5. Erdungsmöglichkeit gegeben.
- Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created
- Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure
- Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance
| Atributo del producto | Valor |
|---|---|
| Höhe (H) | 400mm |
| Breite (W) | 600mm |
| Tiefe (D) | 210mm |
| Plattengröße | 370 x 550mm |
| Max. Montagetiefe | 192mm |
| Verriegelungsmenge | 1 |
| Material | Verzinkter Stahl |
| Oberfläche | Verzinkt |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Gewicht | 13kg |
| UPC | 783510490218 |
| EAN | 8713574128637 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 400.00 mm |
| Höhe (EF000040) | 400.00 mm |
| Tiefe (EF000049) | 210.00 mm |
| Werkstoff (EF002169) | Stahl |
| Ausführung der Oberfläche (EF006569) | pulverbeschichtet |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7.04 |
| Mit Montageplatte (EF000118) | Ja |
| Montageplatte tiefenverstellbar (EF006054) | Ja |
| Mastbefestigung (EF009582) | Nein |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 1.00 |
| Schrägdach (EF009278) | Nein |
| EMV-Ausführung (EF001062) | Ja |
| Mit Sichttür (EF001089) | Nein |
| Mit Lüftungstür (EF006279) | Nein |
| Mit rückseitiger Tür (EF007381) | Nein |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP54 |
| Schutzart (NEMA) (EF011959) | 12 |
