ELDONEdelstahl WandschränkeMASE0404021R5 ELDON Wandgehäuse EMC, 400x400x210 MASE0404021R5

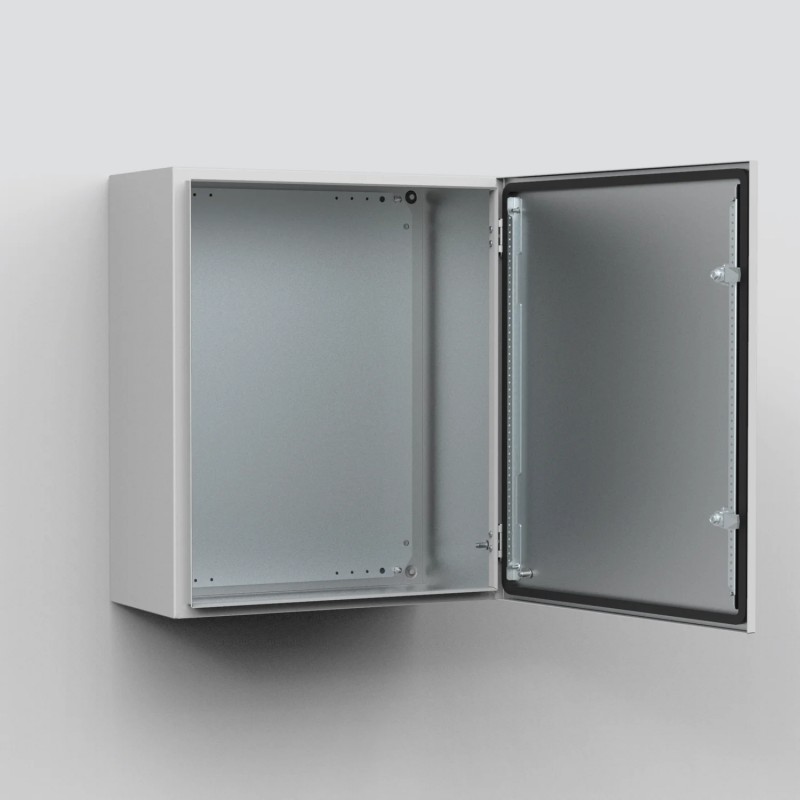

ELDON MASE0404021R5 MASE0404021R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

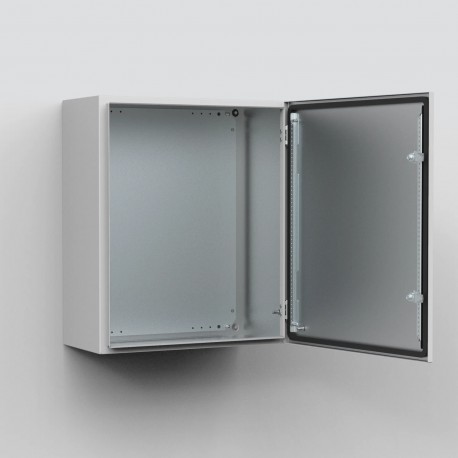

MASE0404021R5 ELDON Wandgehäuse EMC, 400x400x210 MASE0404021R5

Artikel-Nr.: MASE0404021R5

Hersteller: ELDON

Beschreibung:

Wandgehäuse EMC, 400x400x210 MASE0404021R5
Wandbild EMC, 400x400x210, compact, 1-türig, mit MP -, Stahl -, IP66
Wandgehäuse EMC, 400x400x210, Kompakter, eintürig, mit MP, Stahlblech, IP66
EMV-Wandgehäuse, 400x400x210, Kompaktgehäuse, 1-türig, mit MP, Baustahl, IP66

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahl Wandschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Merkmale

  • Material: Korpus: 1.2 mm Stahlblech verzinkt / 1.5 mm bei MASE0606021R5 und größer. Tür: 1.2 mm Stahlblech verzinkt / 1.5 mm bei MASE0606021R5 und größer / 2 mm ab MASE1006030R5. Montageplatte: 2 mm Stahlblech, verzinkt.
  • Korpus: Gekantet und nahtverschweißt. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20,4 mm Durchmesser und 2 mm Tiefe in die Rückwand eingebracht, in diesen 8,5 mm Löcher zur Wandbefestigung.
  • Tür: Aufliegend, mit 130°-Öff nungswinkel, verdeckte und demontierbare Wechselscharniere für Rechts- oder Linksanschlag. Ab Größe MASE0604015R5 und größer ist die Tür mit zwei abnehmbaren Tür-Montageprofilen versehen. Die Dichtigkeit ist durch eine durchgehend eingeschäumte EMV-Dichtung gewährleistet.
  • Schließung: Chromatisiertes Schloss mit Doppelgriff zum einfachen Öffnen der Tür, 3 mm DIN Doppelbart Schloss mit 90° Schließwinkel, ab 1000 mm Wandgehäuse Höhe und mehr 3-Punkt-Schließgestänge.
  • Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung der Ausrüstung auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf aufgeschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehör AMG ist die Montageplatte durchgehend tiefenverstellbar.
  • Flanschöffnung: Keine Flanschöffnung für maximalen EMV-Schutz.
  • Erdung: Die Tür wird durch einen eigenen Erdungsbolzen geerdet.
  • Oberfläche: Pulver-Strukturlackierung, RAL 7035, nur auf Außenseite.
  • Schutzart: Entspricht IP 54 TYPE 12 IK 10.
  • Lieferumfang: Verzinkter Wandgehäusekorpus und Tür, nur außen lackiert. Tür mit EMI-leitender Dichtung. Zwei Türmontagerahmen ab Wandgehäusegröße MASE0505021R5. Erdungsmöglichkeit gegeben.
  • Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created
  • Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure
  • Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance
Atributo del producto Valor
Höhe (H)400 mm
Breite (W)400 mm
Tiefe (D)210 mm
Panelgröße370 x 350 mm
Maximale Einbautiefe192 mm
Anzahl der Verriegelungen1
MaterialStahl
FinishGalvanized
FarbeHellgrau
FarbcodeRAL 7035
Gewicht9.65 kg
UPC783510490164
EAN8713574128781
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for MASE0404021R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert400.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert400.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert210.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStahl
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertpulverbeschichtet
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7.04
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertJa
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
MerkmalswertJa
MerkmalsnameMastbefestigung (EF009582)
MerkmalswertNein
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameSchrägdach (EF009278)
MerkmalswertNein
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertJa
MerkmalsnameMit Sichttür (EF001089)
MerkmalswertNein
MerkmalsnameMit Lüftungstür (EF006279)
MerkmalswertNein
MerkmalsnameMit rückseitiger Tür (EF007381)
MerkmalswertNein
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP54
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert12
