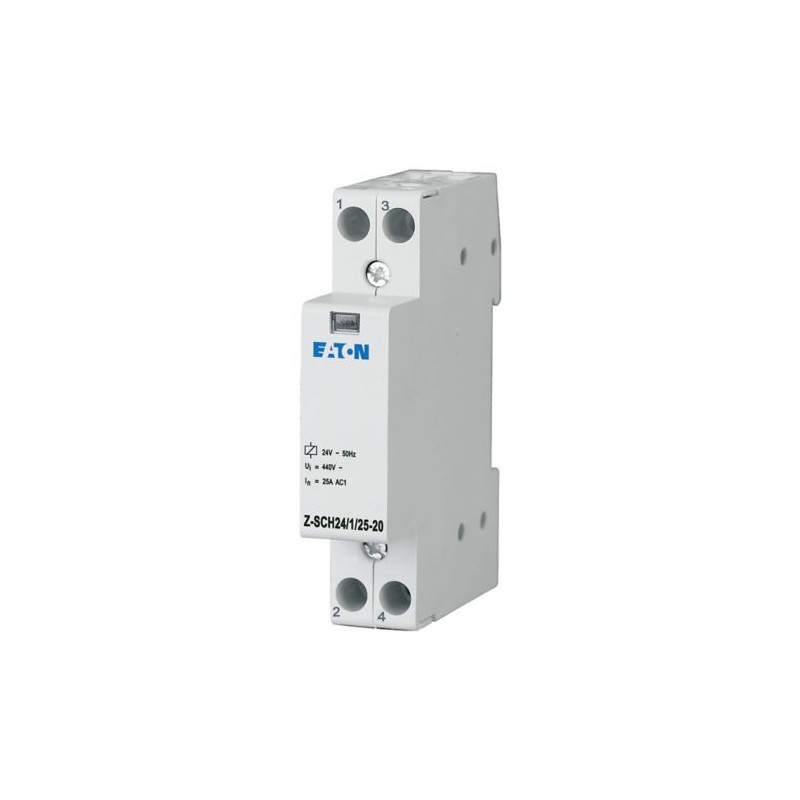

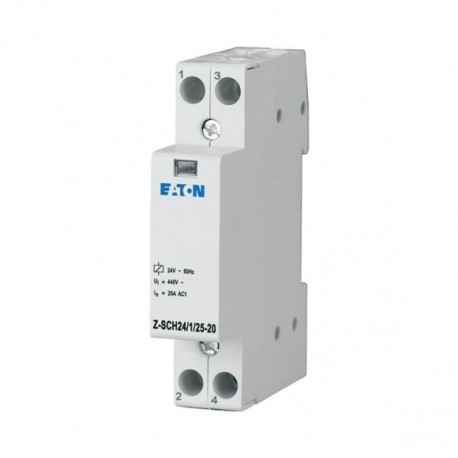

Z-SCH24/1/25-20 193885 Y7-193885 EATON ELECTRIC Installationsschütz, 24VAC, 2S, 25A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-SCH24/1/25-20 193885 Y7-193885 EATON ELECTRIC Installationsschütz, 24VAC, 2S, 25A

Z-SCH24/1/25-20

193885

Y7-193885

EATON-MOELLER

Installationsschütz, 24VAC, 2S, 25A

Schütz modulare, AC 24 V, 2NA, 25A, 1MM

Eaton Vertriebsteile Installationsschütz, 24VAC/50Hz, 2N/O, 25A

Einbauschütz, Bemessungssteuerkreisspannung 24V AC, Bemessungsbetriebsstrom bei AC1 25A, Funktion: 2 Schließer, Details nach IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1_x, EN 60947-4-1, VDE, Standard-Frontmaß 45 mm, Einbaubreite 1 HE, Hutschienenmontage

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Installationsschütz für Reiheneinbau

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $60.24
Stückpreis: $60.24
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Z-SCH contactor
Katalognummer
193885
Produkt Länge/Tiefe
85 mm
Produkthöhe
65 mm
Produktbreite
17.7 mm
Produktgewicht
0.14 kg
Einhaltung(en)
RoHS conform
EAN
9010238040083
Modellcode
Z-SCH24/1/25-20

Produktspezifikationen

Stromstärkewert
25 A
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
4,2 W
Verlustleistung pro Pol, stromabhängig
3 W
Glühlampenlast - max
3000 W
Leuchtstofflampenlast - max
1160 VA
Leuchtstofflampenlast (Duo-Schaltung) - max
2552 VA
Leuchtstofflampenlast (parallel kompensiert) - max
1044 VA
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
2
Anzahl der modularen Abstände
1
Bemessungsbetriebsspannung (Ue) - max
440 V
Bemessungsbetriebsspannung (Ue) - min
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
25 A
Gebrauchskategorie
1
Nennspannung (Erregung) - max
26.4 V
Nennspannung (Erregung) - min
20.4 V
Einbautiefe
60 mm
Spannungsart
AC
Gebrauchskategorie (gemäß EN IEC 60947-4-1)
AC-1

ETIM for 193885 Reiheneinbau-/Aufbaugeräte (EC001653)
Merkmal Wert
Bemessungsbetriebsspannung (EF001435) 440 V
Bemessungsbetriebsstrom (EF007679) 25 A
Gebrauchskategorie nach EN IEC 60947-4-1 (EF017125) AC-1
Bemessungsbetätigungsspannung (EF008409) 20.4 V
Spannungsart der Betriebsspannung (EF005294) AC
Spannungsart der Betätigungsspannung (EF005293) AC
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Max. Glühlampenlast (EF004952) 3000 W
Max. Leuchtstofflampenlast (EF004971) 1160 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) (EF004972) 2552 VA
Max. Leuchtstofflampenlast (parallel kompensiert) (EF004973) 1044 VA
Schieber für Handschaltung (EF005240) Nein
Breite in Teilungseinheiten (EF002950) 1
Einbautiefe (EF000218) 60 mm
Zusatzeinrichtungen möglich (EF008148) Ja
Mit Tag-/Nachtfunktion (EF021124) Nein
Brummfrei (EF016334) Nein
Schutzart (IP) (EF005474) IP20
