> EATON - MOELLER>Modulare Schaltanlagen - Sonstiges und Zubehör >Z-BB/UL18/2P1MU+AUX/46 171135 Y7-171135 ELECTRIC Phasenschiene, 2Ph+HS, 18qmm, Stift, 1m
Vorheriges Produkt Nächstes Produkt

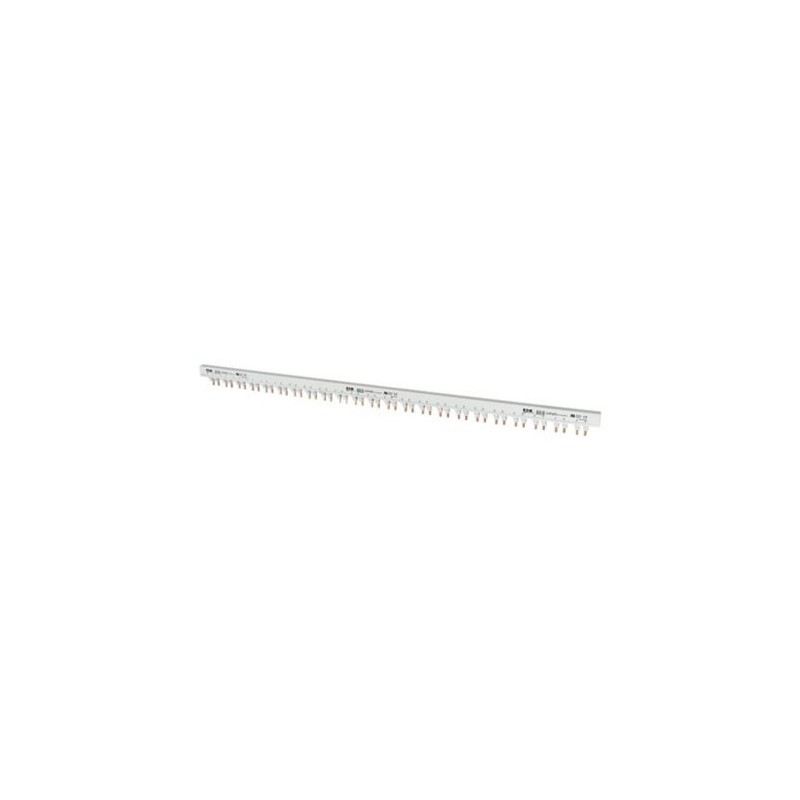

Z-BB/UL18/2P1MU+AUX/46 171135 Y7-171135 EATON ELECTRIC Phasenschiene, 2Ph+HS, 18qmm, Stift, 1m Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-BB/UL18/2P1MU+AUX/46 171135 Y7-171135 EATON ELECTRIC Phasenschiene, 2Ph+HS, 18qmm, Stift, 1m

Z-BB/UL18/2P1MU+AUX/46

171135

Y7-171135

EATON-MOELLER

Phasenschiene, 2Ph+HS, 18qmm, Stift, 1m

Z-BB/UL18/2P1MU+AUX/46

Blocksammelschiene für FAZ-NA/RT, Lieferung ohne Endkappen, Ausführung nach UL489, EN 60947-1, IEC 60947-1:2004

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $344.72
Stückpreis: $344.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Phasenschiene, 2Ph+HS, 18qmm, Stift, 1m
Blockverschienung für FAZ-NA/RT, Lieferung ohne Endkappen, Ausführung entsprechend UL489, EN 60947-1, IEC 60947-1:2004

Lieferprogramm

Grundfunktion
Stromschiene
Grundfunktion Zubehör
Sammelschiene für kleinen Leistungsschalter
Anwendung
xEffect- Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Sammelschienentyp
2-phasig und Hilfskontakt
Sortiment
Z-BB/UL

Daten für Bauartnachweis nach IEC/EN 61439

Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+100 °C
0

Technische Daten nach ETIM 8.0

Niederspannungsschaltgeräte (EG000017) / Phasenschiene (EC000215)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Phasenschiene ([email protected] [ACN992011])
Anzahl der Phasen
2
Polzahl
2
Geeignet für Anzahl Geräte
39
Teilungsmaß
26.4 mm
Querschnitt
18 mm²
Länge
1040.6 mm
Breite in Teilungseinheiten
1
Bemessungsdauerstrom Iu
80 A
Ausführung des elektrischen Anschlusses
Stift
Isoliert
ja
Bemessungsstoßspannung
10 kV
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Max. Bemessungsbetriebsspannung Ue
600 V
Bemessungskurzzeitstromfestigkeit Icw
0 kA
Geeignet für Geräte mit N-Leiter
nein
Geeignet für Geräte mit Hilfsschalter
ja
Farbe
sonstige

ETIM for 171135 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 2
Polzahl (EF001391) 2
Geeignet für Anzahl Geräte (EF007241) 39
Teilungsmaß (EF007504) 26.4 mm
Querschnitt (EF000649) 18 mm²
Länge (EF001438) 1040.6 mm
Zuschneidbar (EF015250) Ja
Breite in Teilungseinheiten (EF002950) 1
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) Stift
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 10 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 600 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Nein
Geeignet für Geräte mit Hilfsschalter (EF007217) Ja
Farbe (EF000007) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-BB/UL18/2P1MU+AUX/46 Y7-171135 171135 DE_171135.pdf 108 Kbytes Z-BB/UL18/2P1MU+AUX/46 Y7-171135 171135 DE_171135.pdf
