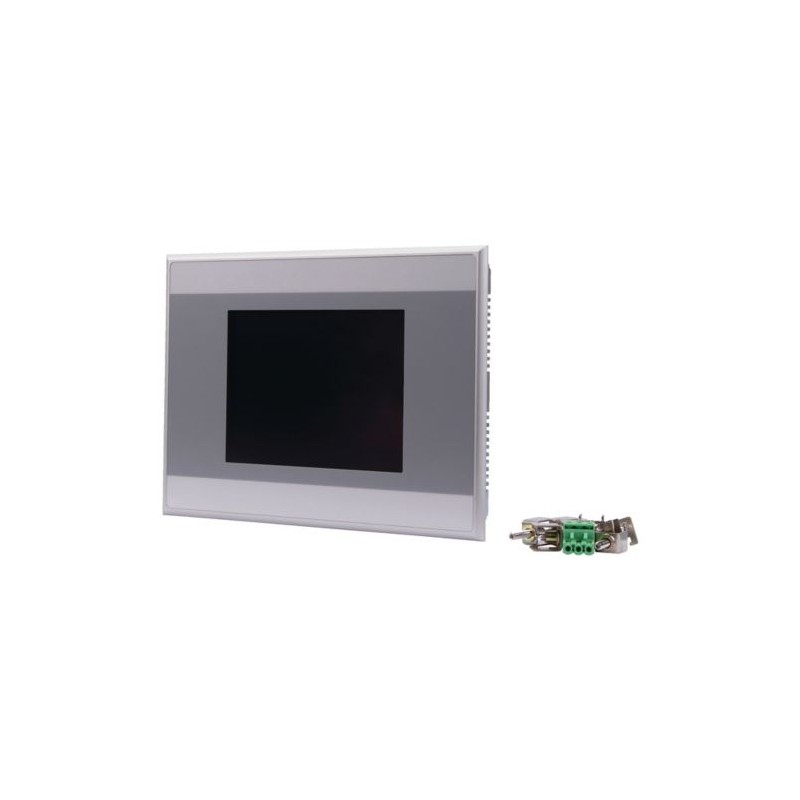

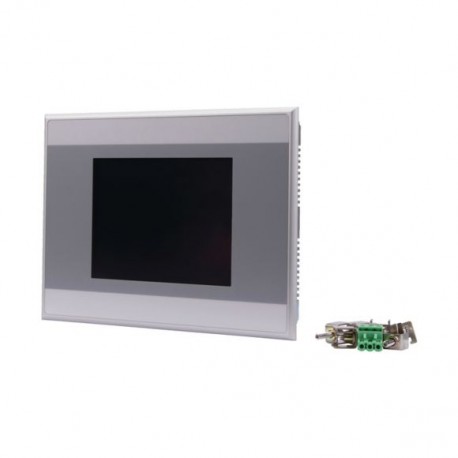

XV-152-E8-57TVRC-10 166701 Y7-166701 EATON ELECTRIC Bedientableau, 24VDC, 5,7 Zoll, TFTcolor, Ethernet, RS23..
XV-152-E8-57TVRC-10
166701
Y7-166701
EATON-MOELLER
Bedientableau, 24VDC, 5,7 Zoll, TFTcolor, Ethernet, RS232, Profibus, SWD, PLC
XV-152-E8-57TVRC-10
Eaton XV-152 Touch panel, 24 V DC, 5.7z, TFTcolor, ethernet, RS232, profibus, SWDT, PLC
Bedienoberfläche, XV-152, Lieferprogramm: XV150 5.7z, Teilbereich: SmartWire-DT Touchdisplay mit integrierter Steuerung (HMI SPS), Funktion: SmartWire-DT Koordinator, Beschreibung: XV150 Touchdisplay mit SPS-Funktion für Unterputzplatten, Koordinator für das SmartWire-DT Kommunikationssystem, Gemeinsame Merkmale der Modellreihe: Ethernet-Schnittstelle, USB-Gerät, USB Host, Steckplatz für SD-Karte, UL508, cUL Zulassungen, Display - Typ: Farbdisplay, TFT, Touch-Technologie: Resistive-Touch, Anzahl der Farben: 64 k Farben, Auflösung: VGA, 640 x 480 Pixel, Hochformat: ja, Bildschirmdiagonale: 5.7 Zoll, Metallgehäuse und Frontplatte, Betriebssystem: Windows CE 5.0 (Lizenz inkl.), SPS-Lizenz: SPS-Lizenz inklusive, Lizenzzertifikate für Onboard-Schnittstellen: Nicht erforderlich, eingebaute Schnittstellen: 1 x Ethernet 10/100 Mbps, 1 x RS485, 1 x USB-Host 2.0, 1 x USB-Gerät, 1 x PROFIBUS/MPI, 1 x SmartWire-DT, Front-Typ: Standard-Front mit Standard-Membran (vollständig gekapselt), Einsatzbereich: Unterputzmontage, Steckplätze: für SD-Karte: 1, Speicherkarten-Automation: Optional mit SD-Karte -> Artikel-Nr. 139807, Steckbare Kommunikationskarten (optional): nein, Touch-Sensor: Glas mit Folie, Wärmeableitung: 9,5 W, Anschluss an SmartWire-DT: ja, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP65 (vorne), IP20 (hinten), Gehäusetyp 4X (nur für den Innenbereich)
Industriesteuerungen SPS > Grafik-Panel
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XV-152 Bedienpanel
Katalognummer
166701
Produkt Länge/Tiefe
212 mm
Produkthöhe
52.5 mm
Produktbreite
156 mm
Produktgewicht
1.3 kg
Zertifikat(e)
IEC/EN 61000-6-2
IEC/EN 60079-0 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
Security:
EN 50178
UL508
IEC/EN 61131-2, CE
IEC/EN 61241-0 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
IEC/EN 60950
EN 60950
UL Category Control No.: NRAQ
CULus
CSA Class No.: none
ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
Certified by UL for use in Canada
UL
UL 508
UL 60950
IEC/EN 61000-6-4
IEC/EN 61000-6-3
IEC/EN 61241-1 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
UL File No.: E205091
DNV GL
CUL508
IEC/EN 61131-2
CSA File No.: UL report applies to both US and Canada
IEC/EN 60079-0 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
Security:
EN 50178
UL508
IEC/EN 61131-2, CE
IEC/EN 61241-0 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
IEC/EN 60950
EN 60950
UL Category Control No.: NRAQ
CULus
CSA Class No.: none
ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
Certified by UL for use in Canada
UL
UL 508
UL 60950
IEC/EN 61000-6-4
IEC/EN 61000-6-3
IEC/EN 61241-1 (ATEX 94/9/EG: Zone 22, Category 3D (II 3D Ex tc IIIC T70°C IP6x)
UL File No.: E205091
DNV GL
CUL508
IEC/EN 61131-2
CSA File No.: UL report applies to both US and Canada
EAN
7640130097773
Modellcode
XV-152-E8-57TVRC-10
Merkmale und Funktionen
Gehäusematerial
Metall, eloxiert
Merkmale
USB-Device
Lüfterlose CPU- und Systemkühlung, passive Kühlung auf Basis natürlicher Konvektion
Schnittstelle Ethernet
USB-Host
Hochkantprojektierung
UL508, cUL
Steckplatz für SD-Karte
Target- und Web-Visualisierung
überlastsicher
Lüfterlose CPU- und Systemkühlung, passive Kühlung auf Basis natürlicher Konvektion
Schnittstelle Ethernet
USB-Host
Hochkantprojektierung
UL508, cUL
Steckplatz für SD-Karte
Target- und Web-Visualisierung
überlastsicher
Ausstattung:
Rezepturen
Numerische Tastatur
Druckerausgabe
SW Schnittstelle
1 x USB-Gerät (integrierte Schnittstelle)
1 x Ethernet 10/100 Mbps (integrierte Schnittstellen)
Meldesystem (inkl. Puffer und Quittierung)
1 x PROFIBUS/MPI (integrierte Schnittstelle)
MPI-Schnittstelle
1 x USB-Host 2.0 (integrierte Schnittstelle)
1 x SmartWire-DT (integrierte Schnittstelle)
1 x RS485 (integrierte Schnittstelle)
Farbdisplay
Alphanumerische Tastatur
Meldungsanzeige
Numerische Tastatur
Druckerausgabe
SW Schnittstelle
1 x USB-Gerät (integrierte Schnittstelle)
1 x Ethernet 10/100 Mbps (integrierte Schnittstellen)
Meldesystem (inkl. Puffer und Quittierung)
1 x PROFIBUS/MPI (integrierte Schnittstelle)
MPI-Schnittstelle
1 x USB-Host 2.0 (integrierte Schnittstelle)
1 x SmartWire-DT (integrierte Schnittstelle)
1 x RS485 (integrierte Schnittstelle)
Farbdisplay
Alphanumerische Tastatur
Meldungsanzeige
Funktionen
SmartWire-DT-Koordinator
Zusätzliche Softwarekomponenten, ladbar
Prozesswertvorgabe (Eingabe) möglich
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozesswertvorgabe (Eingabe) möglich
Prozesswertdarstellung (Ausgabe) möglich
Allgemein
Akkulaufzeit
Pufferung der Echtzeituhr: CR 2032 (190 mA/h), wartungsfrei (gelötet)
Stromverbrauch
0,4 A, Dauerstrom, Stromversorgung, 24 V DC
Schutzart
NEMA 4X
IP20, hinten
IP20
IP20, hinten
IP20
Schutzart, Vorderseite
IP65
NEMA 4X
NEMA 4X
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
40.000 h (Lebensdauer der Hintergrundbeleuchtung)
Ausführung
Gehäuse und Frontplatte aus Metall
Montageart
Einbau - Neigung von vertikal: ± 45 ° (bei Einsatz natürlicher Konvektion)
Einbau
Einbau - Abstand: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Einbau
Einbau - Abstand: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Produktkategorie
SmartWire-DT-Koordinatoren
Wiederholrate
1 s
Restwelligkeit
≤ 5 % (Eingangsspannung)
RoHs-Konformität
Ja
Kurzschlussschutz
Nein, externe Sicherung FAZ Z3, Versorgungsspannung UAux
Ja, Kurzschlussfestigkeit, SmartWire-DT Versorgungsspannung
Ja, Kurzschlussfestigkeit, SmartWire-DT Versorgungsspannung
Software
EPAM, Visualisierungssoftware, Technik
XSOFT-CODESYS-2, Visualisierungssoftware, Technik
XSOFT-CODESYS-2, SPS-Programmiersoftware, Technik
XSOFT-CODESYS-3, Visualisierungssoftware, Technik
XSOFT-CODESYS-3, SPS-Programmiersoftware, Technik
GALILEO, Visualisierungssoftware, Technik
XSOFT-CODESYS-2, Visualisierungssoftware, Technik
XSOFT-CODESYS-2, SPS-Programmiersoftware, Technik
XSOFT-CODESYS-3, Visualisierungssoftware, Technik
XSOFT-CODESYS-3, SPS-Programmiersoftware, Technik
GALILEO, Visualisierungssoftware, Technik
Anschlusskapazität
0,2 - 1,5 mm², eindrähtig
0,25 - 1,5 mm², 24 - 16 AWG
24 - 16 AWG, ein- oder mehrdrähtig
0,25 - 1,5 mm², 24 - 16 AWG
24 - 16 AWG, ein- oder mehrdrähtig
Typ
Koordinator für das Kommunikationssystem SmartWire-DT
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
60 °C
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (ohne Betauung)
IEC/EN 50178
IEC/EN 50178
Elektromagnetische Verträglichkeit
Spann.einbr
≤ 10 ms ab Bemessungsspannung (24 V DC)
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms, Überbrückung von Spannungseinbrüchen
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms, Überbrückung von Spannungseinbrüchen
Bemessungswerte
Einschaltstrom
12,5 A (für 6 ms)
Zulässige Spannung
19,2 V bis 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
35 V DC (für eine Dauer von < 100 ms)
18 V bis 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
18,0 V bis 31,2 V DC, absolut mit Restwelligkeit
35 V DC (für eine Dauer von < 100 ms)
18 V bis 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
18,0 V bis 31,2 V DC, absolut mit Restwelligkeit
Leistgsaufnahme
2,5 W (USB-Slave zu USB-Host)
9,5 W gesamt
Max. 7 W
7 W
9,5 W gesamt
Max. 7 W
7 W
Bemessungssteuerspeisespannung
24 V DC (UAUX, -20 %/+25 %)
24 V DC (UPOW, -20 %/+25 %)
24 V DC (UPOW, -20 %/+25 %)
Bemessungsbetriebsstrom (Ie)
0,7 A
Bemessungsbetriebsspannung
14,5 V (± 3 % - SmartWire-DT)
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Typisch UAUX -0,2 V (für 24 V DC Slaves)
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Typisch UAUX -0,2 V (für 24 V DC Slaves)
Versorgungsstrom
3 A, Imax, Versorgungsspannung UAux
Wenn Schütze mit einer Gesamtstromaufnahme > 3 A angeschlossen sind, muss ein Einspeisemodul EU5C-SWD-PF1/2 verwendet werden, Versorgungsspannung UAux
Wenn SmartWire-DT Teilnehmer mit einer Gesamtstromaufnahme > 0,7 A angeschlossen werden, muss ein Einspeisemodul EU5C-SWD-PF2 verwendet werden; SmartWire-DT Versorgung
0,7 A, Imax, SmartWire-DT Versorgung
Wenn Schütze mit einer Gesamtstromaufnahme > 3 A angeschlossen sind, muss ein Einspeisemodul EU5C-SWD-PF1/2 verwendet werden, Versorgungsspannung UAux
Wenn SmartWire-DT Teilnehmer mit einer Gesamtstromaufnahme > 0,7 A angeschlossen werden, muss ein Einspeisemodul EU5C-SWD-PF2 verwendet werden; SmartWire-DT Versorgung
0,7 A, Imax, SmartWire-DT Versorgung
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Kommunikation
Adressierung
Automatische Adresseinstellung
Kommunikationsschnittstelle
PROFIBUS
SWD-Master
SWD-Master
Verbindung
SmartWire-DT Flachstecker SWD4-8MF2
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD: Stecker, 8-polig
Push-in-Klemmen, Versorgungsspannung
Push-in-Klemmen, Versorgungsspannung
Datenübtrag.rate
250 kBit/s, SmartWire-DT
125 kBit/s, SmartWire-DT
125 kBit/s, SmartWire-DT
Schn.st.
USB 2.0 Gerät (nicht galvanisch getrennt)
Ethernet (100Base-TX/10Base-T)
RS485
Ethernet (100Base-TX/10Base-T)
RS485
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Konfigurierbare grüne oder rote LED
Statusanzeige des SmartWire-DT Masters: Grüne und rote LEDs
Statusanzeige der Versorgungsspannung: LED
Statusanzeige des SmartWire-DT Masters: Grüne und rote LEDs
Statusanzeige der Versorgungsspannung: LED
Anzahl der Steckplätze
1 (für SD-Karte)
Anzahl SmartWire-DT Teilnehmer
99
Protokoll
EtherNet/IP
Andere Bussysteme
TCP/IP
PROFIBUS
MODBUS
Andere Bussysteme
TCP/IP
PROFIBUS
MODBUS
Stati.
SWD-Master, SmartWire-DT-Netzwerk
Display
Bildsch.kontrastverh.
300:1
Bildschirmbel.
LED
Per Software dimmbar
Per Software dimmbar
Displaygröße
115 x 86 mm
Displayart
TFT
Standardfront mit Standardmembran (vollständig geschlossen)
Farbdisplay, TFT
Standardfront mit Standardmembran (vollständig geschlossen)
Farbdisplay, TFT
Intensität der Leuchtdichte
250 cd/m²
Anzahl Farben des Displays
65536
Bildschirmgröße (diagonal)
5.7 in
Touch-Technologie
Resistiv-Touch
Glas mit Folienberührungssensor
Berührungssensor (Glas mit Folie), Resistive-Touch-Stützscheibe
Glas mit Folienberührungssensor
Berührungssensor (Glas mit Folie), Resistive-Touch-Stützscheibe
Eingang Ausgang
Auflösung
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, in Bezug auf CE
ATEX Staub-Ex-Schutz, II 3D Ex II T70°C IP5x: Zone 22, Kategorie 3D
ATEX Staub-Ex-Schutz, II 3D Ex II T70°C IP5x: Zone 22, Kategorie 3D
Potentialtrennung
Zwischen UPow und 15-V-SmartWire-DT Versorgungsspannung: nein
UAUX: nein
Stromversorgung: nein
UAUX: nein
Stromversorgung: nein
Verpolungsschutz
Ja, für Versorgungsspannung (Siemens MPI optional)
Ja
Ja
System
Pufferzeit
10 Jahre, typ. (in spannungslosem Zustand)
Speicher
SD-Speicherkartensteckplatz: SDA-Spezifikation 1,00 (extern)
NAND-Flash (kann für Daten-Backup verwendet werden): ca. 64 MByte verfügbar
NVRAM (Retain-Daten): 125 kByte
64 MByte interner DRAM (OS, Programm- und Datenspeicher)
NOR-Flash: 2 MByte
NAND-Flash (kann für Daten-Backup verwendet werden): ca. 64 MByte verfügbar
NVRAM (Retain-Daten): 125 kByte
64 MByte interner DRAM (OS, Programm- und Datenspeicher)
NOR-Flash: 2 MByte
Speicherkapazität
64.000 kByte
Betriebssystem
Windows CE 5.0 (Lizenz inklusive)
Prozessor
RISC CPU, 32 Bit, 400 MHz
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
9.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
9.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Leistungsaufnahme (EF000346) | 2.5 W |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 1 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 2 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 2 |
| Mit SW-Schnittstellen (EF003121) | Ja |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Ja |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Ja |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Ausführung des Displays (EF008244) | TFT |
| Mit Farbdisplay (EF003097) | Ja |
| Anzahl der Farben des Displays (EF003098) | 65536 |
| Anzahl der Graustufen/Blaustufen des Displays (EF008515) | 0 |
| Bildschirmdiagonale (EF002032) | 5.7 inch |
| Anzahl der Bildpunkte, horizontal (EF003099) | 640 |
| Anzahl der Bildpunkte, vertikal (EF003100) | 480 |
| Nutzbarer Projektspeicher/Anwenderspeicher (EF003108) | 64000 kByte |
| Mit nummerischer Tastatur (EF003105) | Ja |
| Mit Alpha Tastatur (EF003106) | Ja |
| Anzahl der Funktionstasten, programmierbar (EF003103) | 0 |
| Anzahl der Tasten mit LED (EF009259) | 0 |
| Anzahl der Systemtasten (EF009260) | 1 |
| Touch-Technologie (EF010884) | Resistiv-Touch |
| Mit Meldungsanzeige (EF003109) | Ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) (EF003110) | Ja |
| Prozesswertdarstellung (Ausgabe) möglich (EF003111) | Ja |
| Prozesswertvorgabe (Eingabe) möglich (EF003112) | Ja |
| Mit Rezepturen (EF003113) | Ja |
| Anzahl der Ebenen, Passwortschutz (EF003114) | 200 |
| Mit Druckausgabe (EF003115) | Ja |
| Anzahl der Online-Sprachen (EF003116) | 100 |
| Zusätzliche Softwarekomponenten, ladbar (EF003117) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA), frontseitig (EF011961) | 4X |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Betriebstemperatur (EF002393) | 0 °C |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite der Front (EF003651) | 212 mm |
| Höhe der Front (EF003652) | 156 mm |
| Einbautiefe (EF000218) | 47 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-152-E8-57TVRC-10 Y7-166701 166701 DE_153526.pdf | 2 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
