XV-303-15-C00-A00-2B EP-401369 EATON ELECTRIC 15" PCT.2ETH.RS232.RS485.CAN.Linux
XV-303-15-C00-A00-2B
EP-401369
EP-401369
EATON-MOELLER
15" PCT.2ETH.RS232.RS485.CAN.Linux

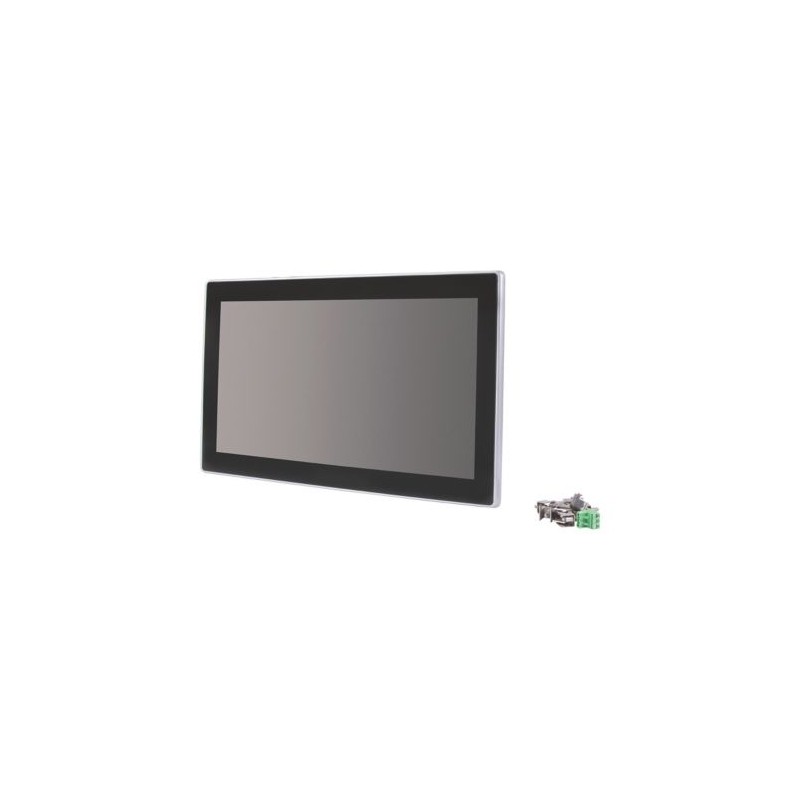

Eaton Touch Panel XV-303, 24 V DC, 15.6 Zoll, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikationen
Produktname
Eaton XV-303 Touchpanel
Katalognummer
EP-401369
Modell-Code
XV-303-15-C00-A00-2B
Ean
7640130100282
Produktlänge/-tiefe
403,7 mm
Produkthöhe
67 Millimeter
Produktbreite
ca. 254,9 mm
Produktgewicht
3,2 kg
Zertifizierungen
CUL
Ce
UL-zertifiziert für den Einsatz in Kanada
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Ul
UL 61010-2-201
UL-Datei-Nr.: E205091
Ce
UL-zertifiziert für den Einsatz in Kanada
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Ul
UL 61010-2-201
UL-Datei-Nr.: E205091
Merkmale & Funktionen
Material des Gehäuses
Isoliertes Material
Ausgestattet mit:
1 x RS232 (eingebaute Schnittstelle)
Farbanzeige
2 x Ethernet 10/100 Mbit/s (eingebaute Schnittstelle)
Ausgabe des Druckers
1 x RS485 (eingebaute Schnittstelle)
Anzeige der Meldung
SW-Schnittstellen
1 x USB Host 2.0 (eingebaute Schnittstelle)
Meldungssystem (inkl. Puffer und Bestätigung)
Rezepte
1 x CAN (eingebaute Schnittstellen)
Farbanzeige
2 x Ethernet 10/100 Mbit/s (eingebaute Schnittstelle)
Ausgabe des Druckers
1 x RS485 (eingebaute Schnittstelle)
Anzeige der Meldung
SW-Schnittstellen
1 x USB Host 2.0 (eingebaute Schnittstelle)
Meldungssystem (inkl. Puffer und Bestätigung)
Rezepte
1 x CAN (eingebaute Schnittstellen)
Funktionen
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozessstandardwert (Eingabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozessstandardwert (Eingabe) möglich
Allgemeine Informationen
Akkulaufzeit
Sicherung der Echtzeituhr: BR 2330, nicht austauschbar (verlötet)
Schutzgrad
NEMA 12
NEMA 4X
IP20, rückseitig (nach EN 60529-1)
NEMA 4X
IP20, rückseitig (nach EN 60529-1)
Schutzart (Vorderseite)
IP65
NEMA 12
NEMA 12
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Modell
Kunststoffgehäuse und Glasplatte im Kunststoffrahmen
Montagemethode
Unterputzmontage - Abstand: Breite x Höhe ≥ 50 mm (1,97"), Tiefe ≥ 20 mm (0,79")
Unterputzmontage - Neigung von der Vertikalen: ⍺ ≤ ± 10° (bei Verwendung von natürlicher Konvektion)
Unterputzmontage - Montageplatte: min. 1,5 mm (0,06"), max. 4 mm
Unterputzmontage - Neigung von der Vertikalen: ⍺ ≤ ± 45° bei Betriebstemperatur ≤ 45°C (113°F) (bei Verwendung natürlicher Konvektion)
Flush-Montage
Unterputzmontage - Neigung von der Vertikalen: ⍺ ≤ ± 10° (bei Verwendung von natürlicher Konvektion)
Unterputzmontage - Montageplatte: min. 1,5 mm (0,06"), max. 4 mm
Unterputzmontage - Neigung von der Vertikalen: ⍺ ≤ ± 45° bei Betriebstemperatur ≤ 45°C (113°F) (bei Verwendung natürlicher Konvektion)
Flush-Montage
Potenzielle Isolierung
Stromversorgung: nein
Schutz vor Polaritätsumkehr
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
GALILEO, Visualisierungssoftware, Engineering
Typ
Bedienfeld mit 2. Ethernet-Anschluss
Spannungsart
Dc
Umgebungsbedingungen, mechanisch
Stoßfestigkeit
15 g, 11 ms, Mechanisch
Rüttelfestigkeit
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
Gemäß IEC/EN 60068-2-6
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
Gemäß IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungstemperatur - min
0 °C
Umgebungstemperatur - max
50 °C
Umgebungstemperatur - min
-20 °C
Umgebungstemperatur - max
60 °C
Klimaproofing
Kälte nach EN 60068-2-1
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: Nicht kondensierend
Betriebstemperatur - min
0 °C
Betriebstemperatur - max
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (nicht kondensierend)
Elektromagnetische Verträglichkeit
Emittierte Interferenzen
Gemäß IEC/EN 61000-6-4
Störimmunität
Nach EN 61000-6-2
Spannungseinbrüche
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms ab Nennspannung (24 V DC)
≤ 10 ms ab Nennspannung (24 V DC)
Elektrische Nennleistung
Zulässige Spannung
19,2 - 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
Stromverbrauch
Max. 21,6 W
16 W typ.
19,1 W
16 W typ.
19,1 W
Nennbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei Wechselstrom, 50 Hz - min
0 VAC
Versorgungsspannung bei Wechselstrom, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
19,2 VDC
Versorgungsspannung bei Gleichstrom - max
30 VDC
Kommunikation
Schnittstellen
10/100 Mbit/s Ethernet-Verbindung
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
RS485 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
RS485 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
Anzahl der Slots
1 (für SD-Karte)
Protokoll
EtherNet/IP
DOSE
TCP/IP
Modbus
Ethercat
DOSE
TCP/IP
Modbus
Ethercat
Anzeigen
Kontrastverhältnis des Displays
500:1
Display-Beleuchtung
Led
Dimmbar per Software
Dimmbar per Software
Display-Größe
16:9
344,23 x 193,54 mm
344,23 x 193,54 mm
Anzeigetyp
Tft
Farbdisplay, TFT, entspiegelt
Blendfreies gehärtetes Glas in Kunststoffblende
Farbdisplay, TFT, entspiegelt
Blendfreies gehärtetes Glas in Kunststoffblende
Leuchtdichte-Intensität
400 cd/m²
Anzahl der Farben des Displays
16777216
Auflösung
- 1366 x 768 Seiten
- Wxga
Bildschirmgröße (diagonal)
15,6 Zoll
Touch-Technologie
Multitouch-Touchpanel-Berührungssensor
Kapazitiver Multitouch
Projizierte kapazitive Berührung (PCT)
Kapazitiver Multitouch
Projizierte kapazitive Berührung (PCT)
System
Backup-Zeit
10 Jahre, typ. (Zeit bei Nullspannung)
Gedächtnis
DRAM: 512 MByte RAM
NVRAM: 128 kByte Retain
Flash: 1 GByte SLC
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
NVRAM: 128 kByte Retain
Flash: 1 GByte SLC
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
Speicherkapazität
512.000 kByte
Betriebssystem
Linux (Englisch)
Prozessor
ARM Cortex-A9 800 MHz
Design-Verifizierung
Gerätewärmeabfuhr, stromabhängig Pvid
21,6 W
Wärmeableitungskapazität Pdiss
0 W
Wärmeabfuhr pro Pol, stromabhängig Pvid
0 W
Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In)
0 A
Statische Wärmeableitung, nicht stromabhängige Pvs
21,6 W
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstehen. von insul. mat. gegen anormale Hitze/Feuer durch interne elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Bitte erkundigen Sie sich
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Erfüllt die Anforderungen des Produktstandards.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
