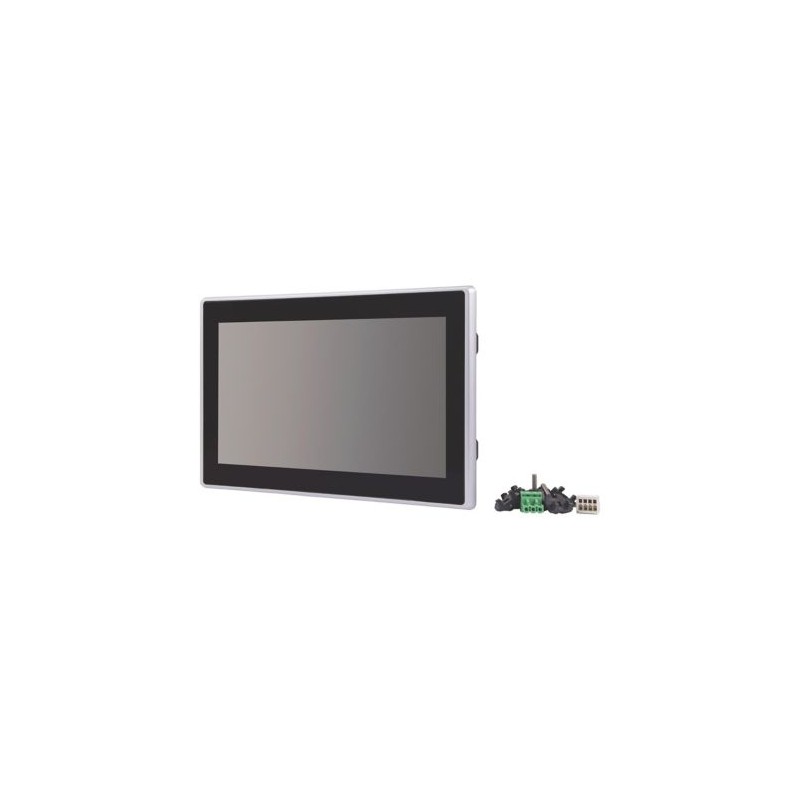

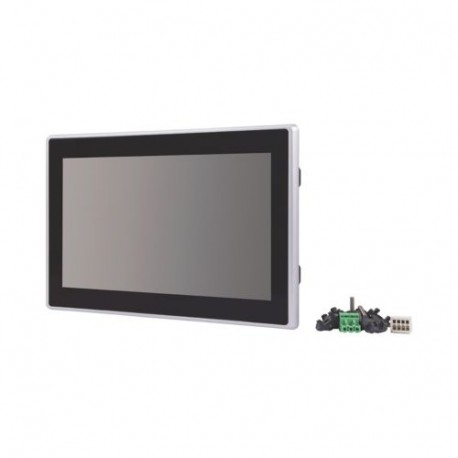

XV-303-10-B00-A00-2B EP-401365 EATON ELECTRIC 10" PCT. ETH. RS232. RS485. HUND. Linux (Englisch)
XV-303-10-B00-A00-2B
EP-401365
EP-401365
EATON-MOELLER
10" PCT. ETH. RS232. RS485. HUND. Linux (Englisch)
Eaton Touch Panel XV-303, 24 V DC, 10,1 Zoll, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikationen
Produktname
Eaton XV-303 Touchpanel
Katalognummer
EP-401365
Ean
7640130100206
Produktlänge/-tiefe
ca. 269 mm
Produkthöhe
58 mm
Produktbreite
174 mm
Produktgewicht
1.165 kg
Zertifizierungen
CUL
Ce
UL-zertifiziert für den Einsatz in Kanada
UL 61010-2-201
UL-Datei-Nr.: E205091
Ul
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Dnv
DNV-TAA00000NC
Ce
UL-zertifiziert für den Einsatz in Kanada
UL 61010-2-201
UL-Datei-Nr.: E205091
Ul
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Dnv
DNV-TAA00000NC
Modell-Code
XV-303-10-B00-A00-2B
Merkmale & Funktionen
Material Gehäuse
Isoliertes Material
Ausgestattet mit:
Farbanzeige
1 x RS485 (eingebaute Schnittstelle)
Meldungssystem (inkl. Puffer und Bestätigung)
Rezepte
SW-Schnittstellen
1 x Ethernet 10/100 Mbit/s (eingebaute Schnittstellen)
Anzeige der Meldung
1 x USB Host 2.0 (eingebaute Schnittstelle)
1 x RS232 (eingebaute Schnittstelle)
Ausgabe des Druckers
1 x CAN (eingebaute Schnittstellen)
1 x RS485 (eingebaute Schnittstelle)
Meldungssystem (inkl. Puffer und Bestätigung)
Rezepte
SW-Schnittstellen
1 x Ethernet 10/100 Mbit/s (eingebaute Schnittstellen)
Anzeige der Meldung
1 x USB Host 2.0 (eingebaute Schnittstelle)
1 x RS232 (eingebaute Schnittstelle)
Ausgabe des Druckers
1 x CAN (eingebaute Schnittstellen)
Funktionen
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozessstandardwert (Eingabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozessstandardwert (Eingabe) möglich
Allgemeine Informationen
Akkulaufzeit
Sicherung der Echtzeituhr: BR 2330, nicht austauschbar (verlötet)
Schutzgrad
NEMA 4X
IP20, rückseitig (nach EN 60529-1)
NEMA 12
IP20, rückseitig (nach EN 60529-1)
NEMA 12
Schutzart (Vorderseite)
NEMA 12
IP65
IP65
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Modell
Kunststoffgehäuse und Glasplatte im Kunststoffrahmen
Montagemethode
Unterputzmontage - Neigung von der Vertikalen: ±45° (bei Verwendung von natürlicher Konvektion)
Flush-Montage
Unterputzmontage - Durchfahrtsmaß: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Flush-Montage
Unterputzmontage - Durchfahrtsmaß: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Potenzielle Isolierung
Stromversorgung: nein
Schutz vor Polaritätsumkehr
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
GALILEO, Visualisierungssoftware, Engineering
Typ
Panel-Steuerung
Spannungsart
Dc
Umgebungsbedingungen, mechanisch
Stoßfestigkeit
15 g, 11 ms, Mechanisch
Rüttelfestigkeit
60 - 150 Hz, ± 2 g
5 - 9 Hz, ± 3,5 mm
9 - 60 Hz, ± 0,15 mm
Gemäß IEC/EN 60068-2-6
5 - 9 Hz, ± 3,5 mm
9 - 60 Hz, ± 0,15 mm
Gemäß IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungstemperatur - min
0 °C
Umgebungstemperatur - max
50 °C
Umgebungstemperatur - min
-20 °C
Umgebungstemperatur - max
60 °C
Klimaproofing
Feuchte Wärme, konstant, nach IEC 60068-2-3
Kälte nach EN 60068-2-1
Trockene Hitze nach IEC 60068-2-2
Kälte nach EN 60068-2-1
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: Nicht kondensierend
Betriebstemperatur - min
0 °C
Betriebstemperatur - max
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (nicht kondensierend)
Elektromagnetische Verträglichkeit
Emittierte Interferenzen
Gemäß IEC/EN 61000-6-4
Störimmunität
Nach EN 61000-6-2
Spannungseinbrüche
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms ab Nennspannung (24 V DC)
≤ 10 ms ab Nennspannung (24 V DC)
Elektrische Nennleistung
Zulässige Spannung
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25%/+30%)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
19,2 - 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
19,2 - 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
Stromverbrauch
Max. 18 W
18 W typ.
15,5 W
18 W typ.
15,5 W
Nennbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei Wechselstrom, 50 Hz - min
0 VAC
Versorgungsspannung bei Wechselstrom, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
19,2 VDC
Versorgungsspannung bei Gleichstrom - max
30 VDC
Kommunikation
Schnittstellen
RS485 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
10/100 Mbit/s Ethernet-Verbindung
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
10/100 Mbit/s Ethernet-Verbindung
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
Anzahl der Slots
1 (für SD-Karte)
Protokoll
EtherNet/IP
HUND
TCP/IP
Modbus
Ethercat
HUND
TCP/IP
Modbus
Ethercat
Anzeigen
Kontrastverhältnis des Displays
500:1
Display-Beleuchtung
Led
Dimmbar per Software
Dimmbar per Software
Display-Größe
16:9
222,72 x 125,28 mm
222,72 x 125,28 mm
Anzeigetyp
Farbdisplay, TFT, entspiegelt
Tft
Blendfreies gehärtetes Glas in Kunststoffblende
Tft
Blendfreies gehärtetes Glas in Kunststoffblende
Leuchtdichte-Intensität
400 cd/m²
Anzahl der Farben des Displays
16777216
Auflösung
- 1024 x 600 Seiten
- Wsvga
Bildschirmgröße (diagonal)
10,1 Zoll
Touch-Technologie
Kapazitiver Multitouch
Multitouch-Touchpanel-Berührungssensor
Projizierte kapazitive Berührung (PCT)
Multitouch-Touchpanel-Berührungssensor
Projizierte kapazitive Berührung (PCT)
System
Backup-Zeit
10 Jahre, typ. (Zeit bei Nullspannung)
Gedächtnis
Flash: 1 GByte SLC
NVRAM: 128 kByte Retain
DRAM: 512 MByte RAM
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
NVRAM: 128 kByte Retain
DRAM: 512 MByte RAM
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
Speicherkapazität
512.000 kByte
Betriebssystem
Linux (Englisch)
Prozessor
ARM Cortex-A9 800 MHz
Design-Verifizierung
Gerätewärmeabfuhr, stromabhängig Pvid
18 W
Wärmeableitungskapazität Pdiss
0 W
Wärmeabfuhr pro Pol, stromabhängig Pvid
0 W
Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In)
0 A
Statische Wärmeableitung, nicht stromabhängige Pvs
18 W
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstand. von insul. Mat. gegen abnormale Hitze/Feuer durch interne Elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Bitte erkundigen Sie sich
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Erfüllt die Anforderungen des Produktstandards.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
