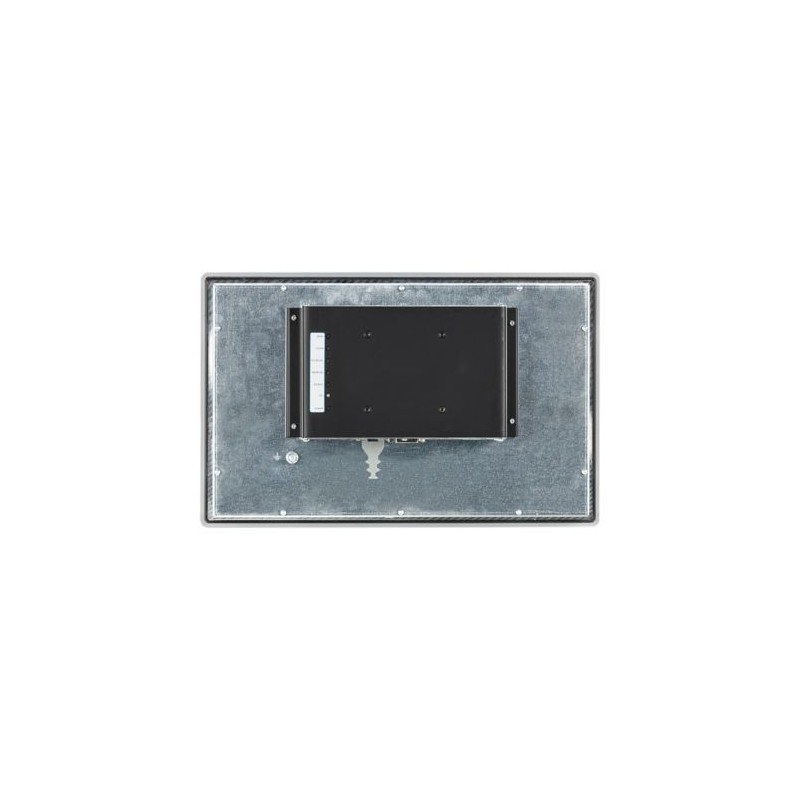

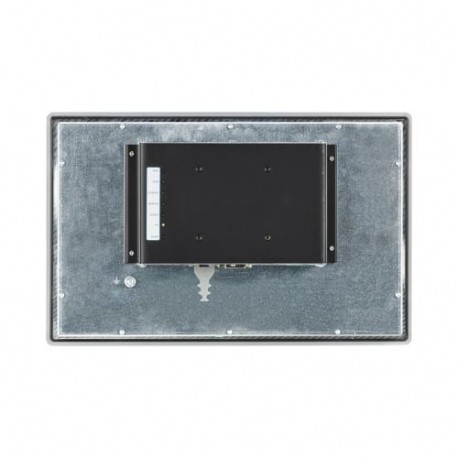

XP-504-15-TERMINAL EP-400138 Y7-400138 EATON ELECTRIC kapazitives Multitouch-PC-Terminal 15"
XP-504-15-TERMINAL
EP-400138
Y7-400138
EATON-MOELLER
kapazitives Multitouch-PC-Terminal; 15"
Eaton Terminal, Capacitive multitouch (PCT), 15.6", 0 x Ethernet, 0 x USB3.0, 0 x RS-232
Anschluss, kapazitiver Multitouch (PCT), 15.6z, 0 x Ethernet, 0 x USB3.0, 0 x RS-232
Industriesteuerungen SPS > Industrie-PC
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XP Panel PC
Katalognummer
EP-400138
Produkt Länge/Tiefe
412.1 mm
Produkthöhe
261.1 mm
Produktbreite
75 mm
Produktgewicht
3.8 kg
Zertifikat(e)
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
EAN
7640130099944
Modellcode
XP-504-15-TERMINAL
Merkmale und Funktionen
Gehäusematerial
Aluminium (Druckguss)
Merkmale
Kundenindividuelle Konfiguration möglich
Ausstattung:
Touchscreen
Allgemein
Schutzart
NEMA 12
IP65
IP65
Schutzart, Vorderseite
IP65
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, II 3D Ex tc IIIC T70°C U
Schn.st.
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
1 x DVI-I
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
1 x DVI-I
Montageart
Fronteinbau möglich
Produktkategorie
Panel PC
Typ
Industrie-PC
Spannungsart
DC
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
45 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
60 °C
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
45 °C
Bemessungswerte
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20 VDC
Versorgungsspannung bei DC - max
28 VDC
Display
Bildsch.kontrastverh.
500:1
Bildschirmbel.
LED
Per Software dimmbar
Per Software dimmbar
Displaygröße
344,23 x 193,54 mm
16:9
16:9
Displayart
TFT
Bildsch.betra.winkl
85°/85°/80°/80° (links/rechts/hoch/runter)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Intensität der Leuchtdichte
400 cd/m²
Pixelauflösung
1366 x 768
WXGA
WXGA
Bildschirmgröße (diagonal)
15.6 in
Touch-Technologie
Kapazitiver Multitouch (PCT)
Berührungssensor für Multi-Touch-Touchpanel
Berührungssensor für Multi-Touch-Touchpanel
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
9.6 W
Statische Verlustleistung, stromunabhängig PVS
9.6 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Liegt in der Verantwortung des Schaltanlagenbauers.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Geeignet für Betriebssystem Windows 9x (EF003041) | Nein |
| Geeignet für Betriebssystem Windows 2000 (EF003043) | Nein |
| Geeignet für Betriebssystem Windows XP (EF003044) | Nein |
| Geeignet für Betriebssystem Windows ME (EF003045) | Nein |
| Geeignet für Betriebssystem Windows CE (EF003046) | Nein |
| Geeignet für Betriebssystem LINUX (EF003047) | Nein |
| Geeignet für Betriebssystem Windows Vista (EF007091) | Nein |
| Geeignet für Betriebssystem Windows 2003 Server (EF007090) | Nein |
| Geeignet für Betriebssystem Windows 7 (EF008526) | Nein |
| Geeignet für Betriebssystem Windows 8 (EF009923) | Nein |
| Geeignet für Betriebssystem, sonstige (EF003048) | Nein |
| Vorinstalliertes Betriebssystem (EF007535) | ohne |
| Max. Hauptspeicher (EF003123) | 0 MB |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Betriebstemperatur (EF002393) | 0 °C |
| Gehäusebauform (EF004008) | sonstige |
| Mit Festplatte (EF002000) | Nein |
| Prozessor-Typ (EF003122) | sonstige |
| Prozessortaktfrequenz (EF011957) | 0 GHz |
| Mit Grafikkarte (EF003130) | Nein |
| Mit Soundkarte (EF003131) | Nein |
| Mit optischem Laufwerk (EF012515) | Nein |
| Mit Diskettenlaufwerk (EF003128) | Nein |
| Anzahl der freien Steckplätze, AGP (EF003133) | 0 |
| Anzahl der freien Steckplätze, PCI (EF003134) | 0 |
| Mit sonstigen Speichermedien (EF003129) | Nein |
| Anzahl der freien Steckplätze, ISA (EF003135) | 0 |
| Anzahl der freien Steckplätze, PC-Card (PCMCIA) (EF003136) | 0 |
| Anzahl der freien Steckplätze, sonstige (EF003137) | 0 |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Anzahl der Steckplätze für Speichermedien (EF011958) | 0 |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite (EF000008) | 75 mm |
| Höhe (EF000040) | 261.1 mm |
| Tiefe (EF000049) | 412.1 mm |
| Festplattenspeicherkapazität (EF004682) | 0 TB |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-504-15-TERMINAL Y7-400138 EP-400138 ES_199996.pdf | 3 Mbytes |
|
