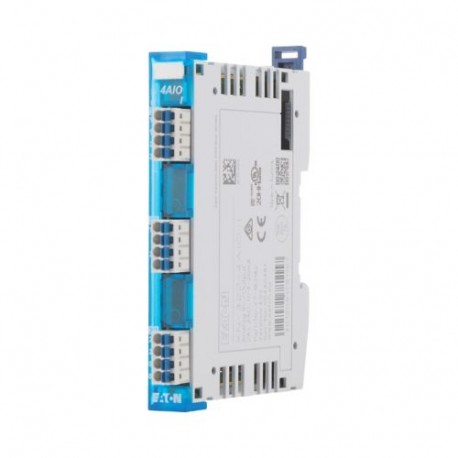

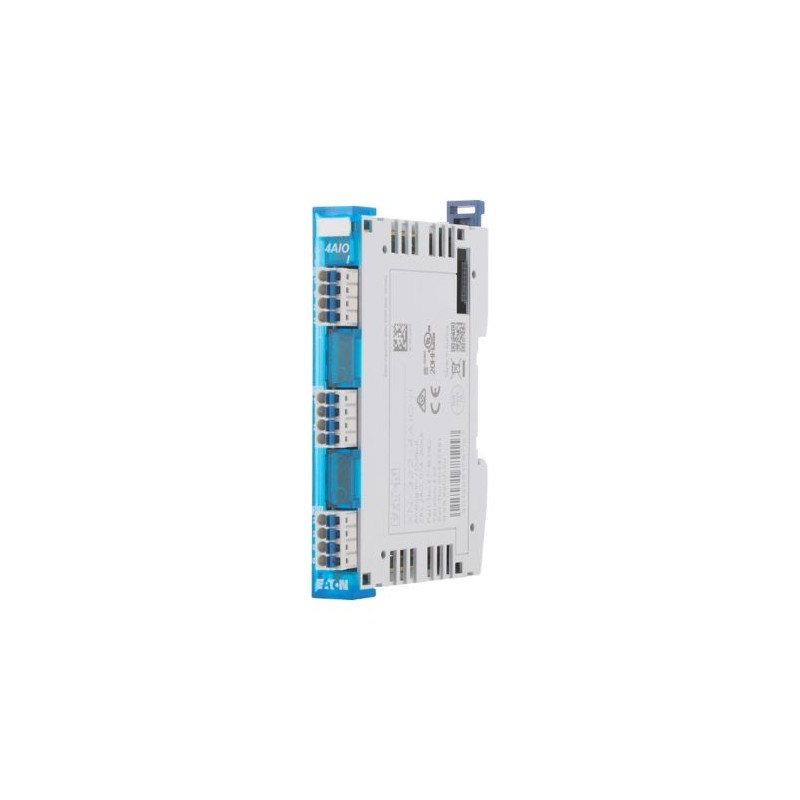

XN-322-4AIO-I 183182 EATON ELECTRIC analoges Ein- und Ausgabemodul, 2 Analog-Eingänge und 2 Analog-Ausgänge,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XN-322-4AIO-I 183182 EATON ELECTRIC analoges Ein- und Ausgabemodul, 2 Analog-Eingänge und 2 Analog-Ausgänge,..

XN-322-4AIO-I

183182

EATON-MOELLER

analoges Ein- und Ausgabemodul, 2 Analog-Eingänge und 2 Analog-Ausgänge, 0/4 bis 20 mA

XN-322-4AIO-I

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul

Remote-E / A-Module XN300

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $292.60
Stückpreis: $292.60

Menge Preis
1+$292.60
2+$264.51
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



analoges Ein- und Ausgabemodul, 2 Analog-Eingänge und 2 Analog-Ausgänge, 0/4 bis 20 mA
Analoges Mischmodul mit 2 analogen Ausgängen 0/4 bis 20 mA (12Bit) und 2 analogen Eingängen 0/4 bis 20 mA (16Bit)

Lieferprogramm

Sortiment
I/O-System XN300
Funktion
Digitale Ein-/Ausgabemodule
Funktion
I/O-Scheibenmodule XN300
Anschlusstechnik
Push In-Federanschluss
Funktion
analoges Ein- und Ausgabemodul XN-322 für XN300
Kurzbeschreibung
2 Analog-Eingänge und 2 Analog-Ausgänge, 0/4 bis 20 mA
verwendbar für
XN-312-…

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
ZulassungenApprobationen
CE, cULus
EAC
ZulassungenSchiffszulassungen
DNV GL
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
8 / 4 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Elektromagnetische Verträglichkeit (EMV)BurstVersorgungsleitung
2 kV
Elektromagnetische Verträglichkeit (EMV)BurstSignalleitung
1 kV
Elektromagnetische Verträglichkeit (EMV)SurgeVersorgungsleitung (sym. / unsym.)
0,5 / 0,5 kV
Elektromagnetische Verträglichkeit (EMV)SurgeSignalleitung (unsym.)
1 kV
Elektromagnetische Verträglichkeit (EMV)Einströmung
10 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 Klasse A dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
Ja / 10 ms
UmgebungsbedingungenKlimaKlimafestigkeit
Trockene Wärme nach IEC 60068-2-2
Feuchte Wärme nach EN 60068-2-3
UmgebungsbedingungenKlimaLuftdruck (Betrieb)
795 - 1080 hPa
UmgebungsbedingungenKlimarelative Feuchte
0 - 95 %, nicht kondensierend
UmgebungsbedingungenKlimaBetauung
durch geeignete Maßnahmen verhindern
UmgebungsbedingungenTemperaturBetrieb
0 - +60 °C
UmgebungsbedingungenTemperaturLagerung, Transport [ϑ]
-20 - +85 °C
Schutzart
IP20
Einbaulage
Horizontal
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Schwingungen [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Schockfestigkeit [Halbsinus 15 g/11 ms]
18 Schocks
Anschlussklemmen
BemessungsdatenIsolierstoffgruppe
I
BemessungsdatenÜberspannungskategorie / Verschmutzungsgrad
III / 3
BemessungsdatenBemessungsspannung
160 V
BemessungsdatenMaximaler Belastungsstrom / Querschnitt
X (nicht spezifiziert vom Steckerhersteller) A / mm²
Anschlusstechnik in TOP-Richtung
Push-in-Federanschluss (Steckverbinder)
Abisolierlänge
10 mm
Lehrdorn IEC/EN 60947-1
A1
Anschlussvermögen"e" eindrähtig H 07V-U
0,2 - 1,5 mm2
Anschlussvermögen"f" feindrähtig H 07V-K
0,2 - 1,5 mm2
Anschlussvermögen"f" mit Aderendhülsen ohne Kunstoffkragen nach DIN 46228-1 (Aderendhülsen gasdicht festgedrückt)
0,25 - 1,5 mm2
Anschlussvermögen"f" mit Aderendhülsen mit Kunstoffkragen nach DIN 46228-1 (Aderendhülsen gasdicht festgedrückt)
0,25-1,5 mm2
AnschlussvermögenLeitergröße
24 - 16 AWG
Versorgung
Versorgung - EingangEnergieversorgungStromaufnahme bei +5-V-Versorgung (intern) [I]
(typ.)55 mA
Versorgung - EingangEnergieversorgungStromaufnahme bei +24-V-Versorgung [I]
(typ.)keine mA
Versorgung - EingangEnergieversorgungPotentialtrennung [PE]
nein
Versorgung - EingangEnergieversorgungNennspannung [Ue]
24 (X5) V
Versorgung - EingangEnergieversorgungNennstrom [Ie]
0,051 A
Versorgung - EingangEnergieversorgungPotentialtrennung
nein
VerlustleistungVerlustleistung (ohne aktive Kanäle)
0.851 W
VerlustleistungMax. Verlustleistung
1.85 W
VerlustleistungHinweise zur Verlustleistung
Als max. Verlustleistung ist die im Gehäuse des Gerätes maximal entstehende Leistung angegeben.
Analoge Eingänge
Kanäle
2 Anzahl
Messgrößen
Strom
Auflösung
16 Bit
min Wert-Aktualisierungszeit/Zykluszeit [pro Kanal / alle Kanäle]
1 / 1 ms
Eingangsfilter Hardware
typisch 1 kHz, Tiefpass 3. Ordnung
Eingangsfilter Software
konfigurierbar
Potentialtrennung
nein
Analoge Ausgabemodule
Analoge AusgängeKanäle
2 Anzahl
Analoge AusgängeAusgangsstromAusgangstrom Nennwert
0-20 mA
Analoge AusgängeAusgangsstromAuflösung
12 Bit
Analoge AusgängeAusgangsstromAktualisierungszeit [alle Kanäle]
1 ms
Analoge AusgängeAusgangsstromAnschlussmöglichkeit
2 Leiter
Analoge AusgängeBürdenwiderstandohmsche Last
≤ 500 Ω
Analoge AusgängeBürdenwiderstandÜbertragungsfrequenz
nicht Hz
Analoge AusgängeKurzschlussfestigkeit
ja
Analoge AusgängeGenauigkeit
±0,5 % v.ME
Funktionen
StrommessungKanäle
2 Anzahl
StrommessungMessbereiche
0 - 20 mA
StrommessungWertedarstellung
SIGNED16
StrommessungAnschlussmöglichkeit
2 Leiter
Strommessungmaximaler Eingangsstrom
100 mA
StrommessungEingangswiderstand
typ. 50 Ω
StrommessungGrenzfrequenz
typisch 1kHz (Tiefpass 3. Ordnung)
StrommessungGenaugikeit
±0,5 % v.ME

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.85 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 8.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul (EC001596)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul ([email protected] [BAA061014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
18 - 30 V
Spannungsart der Versorgungsspannung
DC
Eingang, Strom
ja
Eingang, Spannung
nein
Eingang, Widerstand
nein
Eingang, Widerstandsthermometer
nein
Eingang, Thermoelement
nein
Eingangssignal konfigurierbar
ja
Auflösung der Analogeingänge
16 Bit
Ausgang, Strom
ja
Ausgang, Spannung
nein
Ausgangssignal konfigurierbar
nein
Auflösung der Analogausgänge
12 Bit
Anzahl der analogen Eingänge
2
Anzahl der analogen Ausgänge
2
Analoge Eingänge konfigurierbar
ja
Analoge Ausgänge konfigurierbar
ja
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
1
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für Modbus
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Schutzart (NEMA)
1
Ausführung des elektrischen Anschlusses
Steckanschluss
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
80.3 mm
Höhe
16.8 mm
Tiefe
104.2 mm

Datasheet - PDF

Titel: Größe: Typ:
XN-322-4AIO-I XN-322-4AIO-I 183182 DE_183182.pdf 129 Kbytes   XN-322-4AIO-I XN-322-4AIO-I 183182 DE_183182.pdf

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
