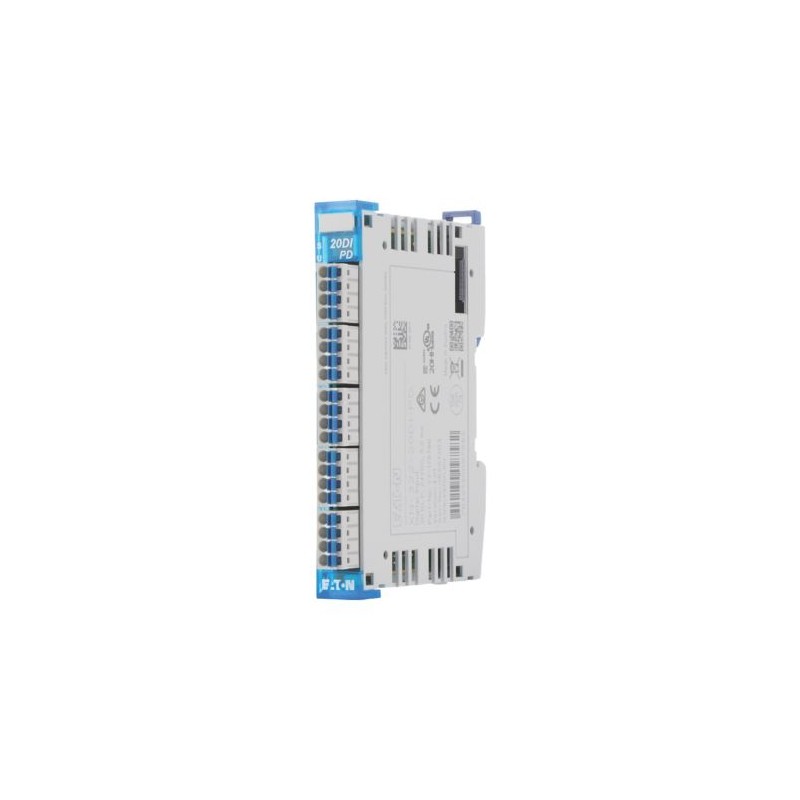

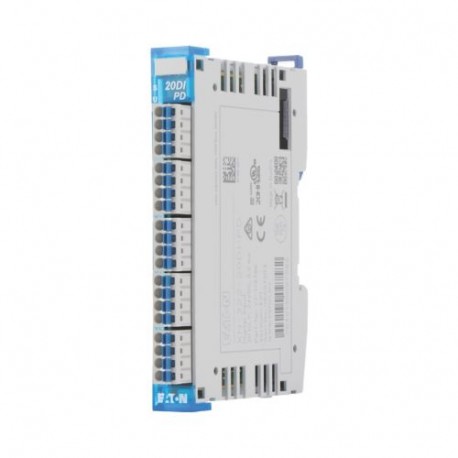

XN-322-20DI-PD 178786 EATON ELECTRIC digitales Eingabemodul, 20 Digital-Eingänge je 24 V DC, plusschaltend, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XN-322-20DI-PD 178786 EATON ELECTRIC digitales Eingabemodul, 20 Digital-Eingänge je 24 V DC, plusschaltend, ..

XN-322-20DI-PD

178786

EATON-MOELLER

digitales Eingabemodul, 20 Digital-Eingänge je 24 V DC, plusschaltend, 5.0 ms

XN-322-20DI-PD

Eaton XN-322 Digitales Eingangsmodul, 20 Digital-Eingänge je 24 V DC, pulsschaltend, 5.0 ms

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Remote-E / A-Module XN300

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $153.26
Stückpreis: $153.26

Menge Preis
1+$153.26
3+$133.86
5+$124.25
7+$119.45
10+$117.50
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XN-322 Eingangsmodul
Katalognummer
178786
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
16.8 mm
Produktbreite
80.3 mm
Produktgewicht
0.055 kg
Zertifikat(e)
IEC/EN 61131-2
CULus
UL File No.: E135462
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CE
Kataloghinweise
Die max. Verlustleistung wird als die maximal im Gehäuse des Geräts erzeugte Leistung angegeben.
EAN
7640130097582
Modellcode
XN-322-20DI-PD

Merkmale und Funktionen

Elektrische Anschlussart
Steckanschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich

Allgemein

Stromverbrauch
Keine mA (typ.), für +24 V, Stromversorgung - Eingang
35 mA (typ.), für +5 V Stromversorgung (intern), Stromversorgung - Eingang
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Anzahl der Kanäle
20
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
XN-322 digitales Eingangsmodul
Typ
Benutzt mit
XN300
XN-312-…
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Waagerecht
Schockfestigkeit
15 g, Mechanisch, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
5 – 8,4 / 8,4 –150 Hz, 3,5 mm / 1 g

Klimatische Umweltbedingungen

Luftdruck
795 – 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
0 - 95 % (ohne Betauung)

Elektromagnetische Verträglichkeit

Luftentladung
8 kV
Berstimpuls
1 kV, Signalleitung
2 kV, Versorgungskabel
Kontaktentladung
4 kV
Elektromagnetische Felder
1 V/m bei 2 – 2,7 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
Störaussendung
47 dB (bei 230 – 1000 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 – 230 MHz, Klasse A, emittiert, hochfrequent)
Einströmung
10 V
Stromstoßbemessung
1 kV, Signalleitung, unsymmetrisch, EMV
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
Spann.einbr
Spannungseinbrüche: 10 ms/Spannungsvariationen: Ja

Anschlussquerschnitte

Anschlusskapazität
0,2 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
24 - 16 AWG
0,2 - 1,5 mm², eindrähtig, H07V-U
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
10 mm
Isolierstoffgruppe
I

Bemessungswerte

Bemessungsbetriebsspannung
160 V (Anschlüsse)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
30 VDC

Kommunikation

Anschlussart
Push-in-Federkraftklemme (Steckverbindung), Anschlusstechnik in Richtung OBEN
Protokoll
Andere Bussysteme

Eingang Ausgang

Eingang
Digitaleingänge gemäß EN61131-2 Type 1)
Eingangsstrom
≥ 2.3 mA (Digitaleingänge, High-Pegel)
3,7 mA (Digitaleingänge)
≤ 1.1 mA (Digitaleingänge, Low-Pegel)
Eingangsstrom bei Signal 1
3.7 mA
Eingangsverzögerung
5000 µs (fallende Flanke)
5000 µs (steigende Flanke)
Eingangsspannung
24 V DC (Digitaleingänge)
0–8 V (Digitaleingänge, niedriger Pegel)
14 - 30 V (Digital-Eingänge, High-Pegel)
Laststrom
Nicht vom Steckerhersteller angegeben
Anzahl Eingänge (digital)
20
Anzahl Ausgänge (digital)
0
Ausgangsstrom
0 A

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Zwischen den digitalen Eingängen: nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0.25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
3.045 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
