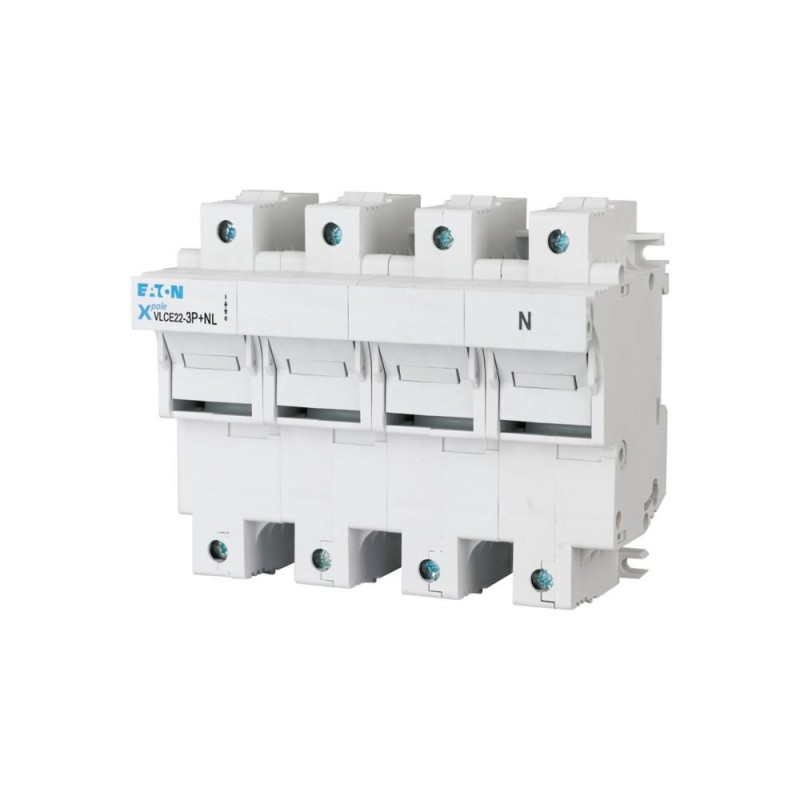

VLCE22-3P+N 192372 Y7-192372 EATON ELECTRIC Sicherungs-Lasttrennschalter, 100A, 3p+N, Gr.22x58 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VLCE22-3P+N 192372 Y7-192372 EATON ELECTRIC Sicherungs-Lasttrennschalter, 100A, 3p+N, Gr.22x58

VLCE22-3P+N

192372

Y7-192372

EATON-MOELLER

Sicherungs-Lasttrennschalter, 100A, 3p+N, Gr.22x58

Base-sicherungen, 100A, 3P+N, 22x58

Eaton Vertriebsteile Sicherungslasttrennschalter, 100A, 3p + N, 22 x 58 Größe

Die Blinkfunktion zeigt das Durchbrennen des Sicherungseinsatzes an. Bemessungsbetriebsspannung 690 VAC, geeignet für zylindrische Sicherungseinsätze der Nutzungsklasse gG (gL), aM, dichtbar, beidseitig doppeladrig möglich

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $163.95
Stückpreis: $163.95
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Distribution parts
Katalognummer
192372
Produkt Länge/Tiefe
75.8 mm
Produkthöhe
120.4 mm
Produktbreite
142.4 mm
Produktgewicht
0.671 kg
Einhaltung(en)
RoHS conform
EAN
4015081929238
Modellcode
VLCE22-3P+N

Produktspezifikationen

Typ
Sicherungsmaterial
Besondere Merkmale
Merkmale
Ausführung als Sicherheitsschalter
Rahmen
Kappenmaß: 45 mm
Bemessungsfrequenz
50 Hz
Verschmutzungsgrad
1
Kriechstromfestigkeit
CTI 400
Bemessungsdauerstrom (Iu)
50 A
Anschlussklemmen
Liftklemmen
Konditionierter Bemessungskurzschlussstrom IQ
100 kA
Anzahl der Pole
3-polig + N
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Größe
22 mm x 58 mm
Bemessungsstoßspannungsfestigkeit (Uimp)
8 kV
Betriebsklasse
AC-21 B
Schutzart
IP20
Bemessungskurzzeitstromfestigkeit (Icw)
0,6 kA
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Stellgliedposition
Vorderseite
Stellgliedtyp
Kipphebel
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur – min
-25 °C
Gehäusebreite
121 mm
Geeignet für
Bodenmontage
Bedingter Bemessungskurzschlussstrom (lq)
100 kA
Funktionen
Sicherungslasttrennschalter VLC…, leer
Geeignet für Sicherungen
22 x 58 mm
Leitungseinführungstyp
Sonstige
Montageart
Schnelle Befestigung für Hutschiene IEC/EN 60715
Bemessungsbetriebsstrom (Ie)
100 A
Betriebsspannung
690 V AC
Schutzart, Vorderseite
IP20
Einbaubreite
36 mm je Pol
Anschlusskapazität (festes Kabel)
2,5 mm² - 35 mm² (1x)
Zulässiger Wärmeverlust von Sicherungseinsätzen - max
gG: 9,5 W, aM: 7 W
Nennleistung bei AC-23, 400 V
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bedingte Bemessungskurzschlussleistung
100 kA

ETIM for 192372 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsdauerstrom Iu (EF001389) 50 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 100 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.6 kA
Geeignet für Sicherungseinsätze (EF006692) 22x58 mm
Polzahl (EF001391) 4
Mit Sicherungsüberwachung (EF007384) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Nein
Geeignet für Bodenbefestigung (EF007243) Ja
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Nein
Ausführung des Betätigungselements (EF006976) Kipphebel
Position des Betätigungselements (EF009410) vorne
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Schutzart (IP), frontseitig (EF003118) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
VLCE22-3P+N Y7-192372 192372 DE_192372.pdf 110 Kbytes VLCE22-3P+N Y7-192372 192372 DE_192372.pdf
