> EATON - MOELLER>KDIL Zubehör>VGDILE130 150681 XTMCXVSA ELECTRIC Varistor-Beschaltung, 130 VAC, für DILE, Schraubanschluss
Vorheriges Produkt Nächstes Produkt

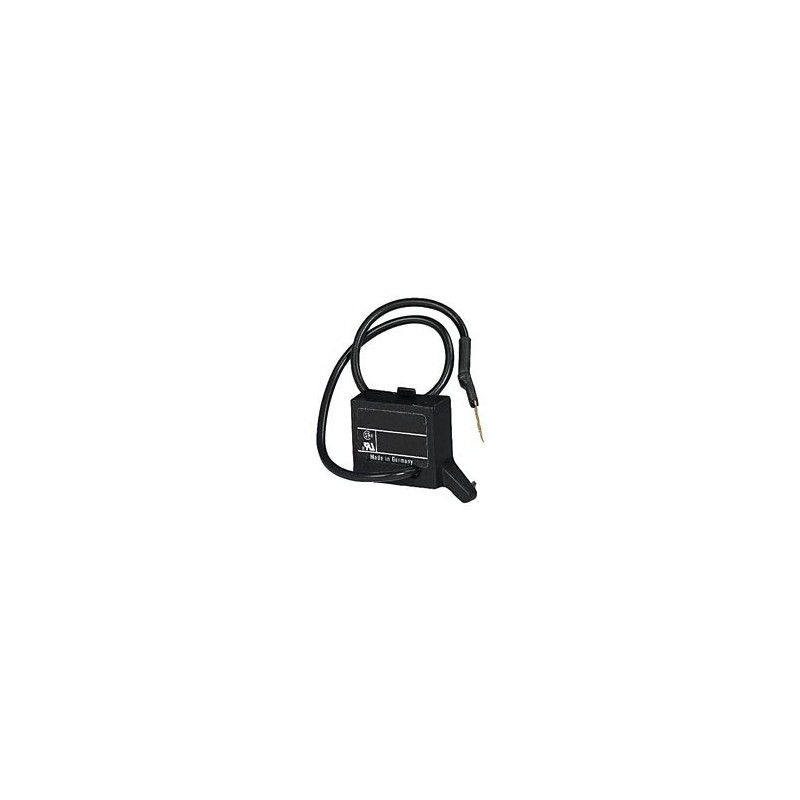

VGDILE130 150681 XTMCXVSA EATON ELECTRIC Varistor-Beschaltung, 130 VAC, für DILE, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VGDILE130 150681 XTMCXVSA EATON ELECTRIC Varistor-Beschaltung, 130 VAC, für DILE, Schraubanschluss

VGDILE130

150681

XTMCXVSA

EATON-MOELLER

Varistor-Beschaltung, 130 VAC, für DILE, Schraubanschluss

Varistor Entstörschaltung, Zubehör: Entstörschaltung, Beschreibung: Varistor Entstörer, Betätigungsspannung: Us 48 - 130 AC V, Zur Verwendung mit: DILE...

Mehr Infos


Niederspannungsschaltgeräte > Baustein für Schutzbeschaltung

KDIL Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILE Zubehör Varistorschutzbeschaltung
Katalognummer
150681
Produkt Länge/Tiefe
16 mm
Produkthöhe
29 mm
Produktbreite
33 mm
Produktgewicht
0.01 kg
Zertifikat(e)
CSA File No.: 012528
UL 508
CSA-C22.2 No. 14-05
CSA
UL Category Control No.: NLDX
CE
IEC/EN 60947-4-1
UL File No.: E29096
CSA Class No.: 3211-03
UL
EAN
4015081474660
Modellcode
VGDILE130

Merkmale und Funktionen

Funktionen
Varistor

Allgemein

Produktkategorie
Zubehör
Spannungsart
Wechselstrom

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C

Magnetsystem

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
130 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
130 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
130 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
130 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 150681 Niederspannungsschaltgeräte (EC000683)
Merkmal Wert
Funktion (EF000030) Varistor
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 48 V
Betriebsspannung AC 60 Hz (EF008207) 48 V
Betriebsspannung DC (EF008208) 0 V
Mit LED-Anzeige (EF005950) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
VGDILE130 XTMCXVSA 150681 DE_150681.pdf 204 Kbytes VGDILE130 XTMCXVSA 150681 DE_150681.pdf
