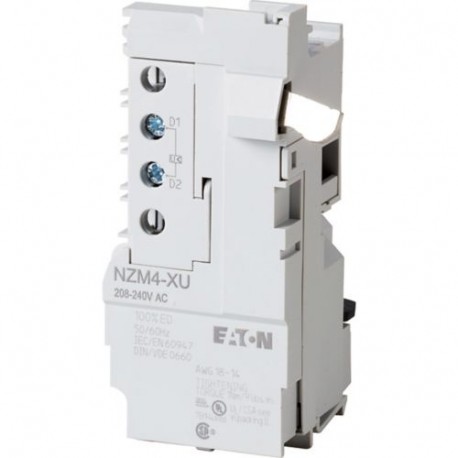

NZM4-XU60DC 266206 Y7-266206 EATON ELECTRIC Unterspannungsauslöser, 60VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XU60DC 266206 Y7-266206 EATON ELECTRIC Unterspannungsauslöser, 60VDC

NZM4-XU60DC

266206

Y7-266206

EATON-MOELLER

Unterspannungsauslöser, 60VDC

NZM4-XU60DC

Eaton Moeller series NZM– Kompaktleistungsschalter. Unterspannungsauslöser, 60 VDC, 4

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: nicht verzögertes Trennen des Leistungsschalters NZM oder des Lasttrennschalters N, wenn die Steuerspannung unter 35-70 % US sinkt. Zur Verwendung mit Not-Halt-Geräten in Verbindung mit Not-Halt-Taster. Wenn der Unterspannungsauslöser stromlos geschaltet ist, wird ein versehentliches Berühren der Hauptkontakte des Schalters während des Einschaltversuchs sicher verhindert. Unterspannungsauslöser können nicht gleichzeitig mit NZM installiert werden. -XHIV.. Hilfskontakt oder NZM.. -XA.. Shunt-Freigabe. Verwendbar für: NZM4(-4), N4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $234.33
Stückpreis: $234.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
266206
Produkt Länge/Tiefe
107 mm
Produkthöhe
51 mm
Produktbreite
64 mm
Produktgewicht
0.218 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
IEC60947
UL listed
CSA (File No. 22086)
CE marking
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL489
EAN
4015082662066
Modellcode
NZM4-XU60DC

Produktspezifikationen

Typ
Zubehör Unterspannungsfreigaben
Besondere Merkmale
Unverzögerte Trennung des NZM-Leistungsschalters oder des N-Trennschalters, wenn die Steuerspannung unter 35 - 70 % US fällt. Zur Verwendung mit Not-Aus-Vorrichtungen in Verbindung mit einem Not-Aus-Schalter. Wenn der Unterspannungsauslöser ausgeschaltet ist, wird ein versehentlicher Kontakt mit den Hauptkontakten des Schutzschalters beim Einschalten verhindert. Unterspannungsfreigaben können nicht gleichzeitig mit voreilendem Hilfskontakt NZM...-XHIV... oder NZM...-XA... Auslöser installiert werden
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Schraubanschluss
Rahmen
NZM4
Benutzt mit
NZM4(-4), N4(-4)
Befehlsmindestdauer - max.
15 ms
Befehlsmindestdauer - min.
10 ms
Anzahl der Kontakte (Schließer)
0
Reaktionszeit
23 ms
Anzug der Anschlussleistung bei AC (Unterspannungsauslöser)
3.6 VA
Anzug der Anschlussleistung bei DC (Unterspannungsauslöser)
2.5 W
Spannungssicherheit - max.
1.1
Spannungssicherheit - min.
.85
Bemessungssteuerspeisespannung
60 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Geeignet für
Lastschalter
Anschlussart
mit Schraubanschluss
Spannungsart
Wechselstrom
Abfallspannung d. Unterspannungsauslös. AC/DC – max
0,7 x Us
Abfallspannung d. Unterspannungsauslös. AC/DC – min
0,35 x Us
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² – 2,5 mm² (2x) an Auslöser mit Aderendhülse
18 bis 14 AWG (2x) an Auslöser
0,75 mm² bis 2,5 mm² (1x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (1x) für Unterspannungsfreigaben, rückfallverzögert
0,75 mm² – 2,5 mm² (1x) an Auslöser mit Aderendhülse
0,75 mm² bis 2,5 mm² (2x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (2x) für Unterspannungsfreigaben, rückfallverzögert
18 bis 14 AWG (1x) an Auslöser
Leistgsaufnahme
2,5 W (Abdicht-DC)
3,6 VA (Abdicht-AC)
Bemessungssteuerspeisespannung (Us) bei DC - max
60 V
Bemessungssteuerspeisespannung (Us) bei DC - min
60 V
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Wechsler)
0
Unverzögerter Kurzschlussauslöser - min
0 A
Unverzögerter Kurzschlussauslöser - max
0 A
Bemessungssteuerspeisespannung (Relaiskontakte)
60 V DC

ETIM for 266206 Niederspannungsschaltgeräte (EC001022)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 60 V
Spannungsart zur Betätigung (EF008242) AC
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Verzögert (EF001541) Nein
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
