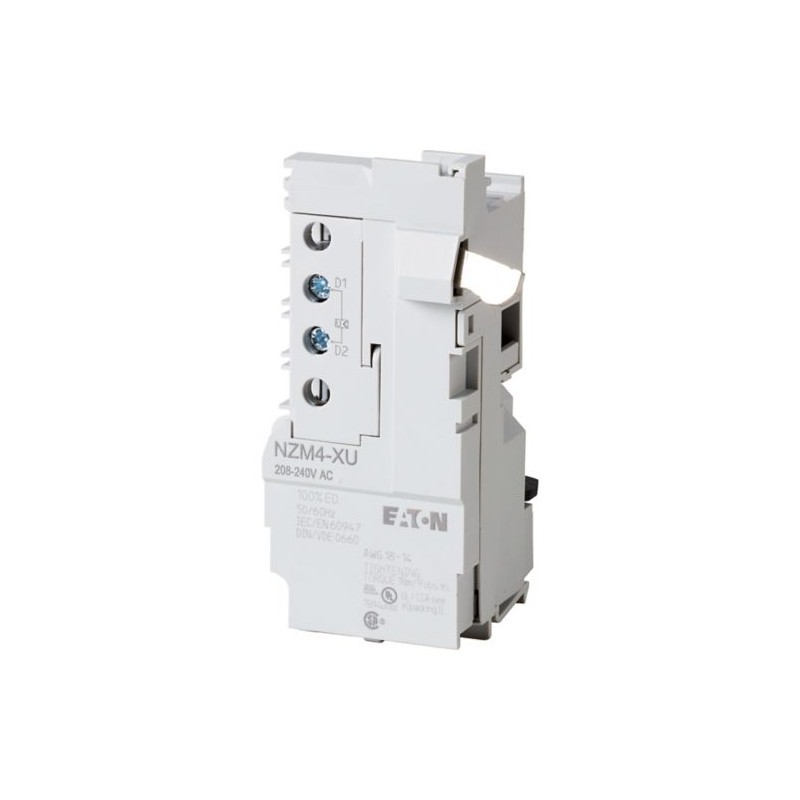

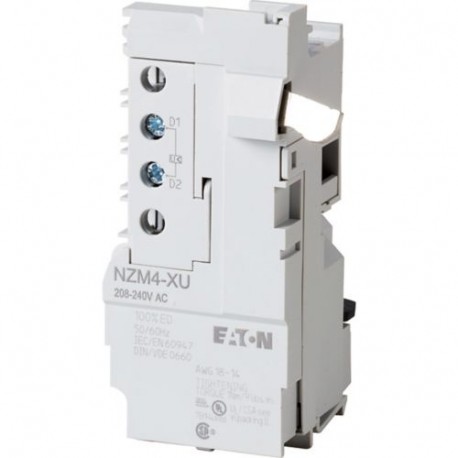

NZM4-XU48DC 266205 Y7-266205 EATON ELECTRIC Unterspannungsauslöser, 48VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XU48DC 266205 Y7-266205 EATON ELECTRIC Unterspannungsauslöser, 48VDC

NZM4-XU48DC

266205

Y7-266205

EATON-MOELLER

Unterspannungsauslöser, 48VDC

NZM4-XU48DC

Eaton Moeller series NZM– Kompaktleistungsschalter. Unterspannungsauslöser, 48 VDC, 4

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: nicht verzögertes Trennen des Leistungsschalters NZM oder des Lasttrennschalters N, wenn die Steuerspannung unter 35-70 % US sinkt. Zur Verwendung mit Not-Halt-Geräten in Verbindung mit Not-Halt-Taster. Wenn der Unterspannungsauslöser stromlos geschaltet ist, wird ein versehentliches Berühren der Hauptkontakte des Schalters während des Einschaltversuchs sicher verhindert. Unterspannungsauslöser können nicht gleichzeitig mit NZM installiert werden. -XHIV.. Hilfskontakt oder NZM.. -XA.. Shunt-Freigabe. Verwendbar für: NZM4(-4), N4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $234.56
Stückpreis: $234.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
266205
Produkt Länge/Tiefe
107 mm
Produkthöhe
51 mm
Produktbreite
64 mm
Produktgewicht
0.218 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL (File No. E140305)
CE marking
IEC60947
CSA (Class No. 1437-01)
CSA certified
CSA-C22.2 No. 5-09
UL489
UL listed
CSA (File No. 22086)
UL (Category Control Number DIHS)
EAN
4015082662059
Modellcode
NZM4-XU48DC

Produktspezifikationen

Benutzt mit
NZM4(-4), N4(-4)
Typ
Zubehör Unterspannungsfreigaben
Besondere Merkmale
Unverzögerte Trennung des NZM-Leistungsschalters oder des N-Trennschalters, wenn die Steuerspannung unter 35 - 70 % US fällt. Zur Verwendung mit Not-Aus-Vorrichtungen in Verbindung mit einem Not-Aus-Schalter. Wenn der Unterspannungsauslöser ausgeschaltet ist, wird ein versehentlicher Kontakt mit den Hauptkontakten des Schutzschalters beim Einschalten verhindert. Unterspannungsfreigaben können nicht gleichzeitig mit voreilendem Hilfskontakt NZM...-XHIV... oder NZM...-XA... Auslöser installiert werden
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Schraubanschluss
Rahmen
NZM4
Befehlsmindestdauer - max.
15 ms
Befehlsmindestdauer - min.
10 ms
Anzahl der Kontakte (Schließer)
0
Reaktionszeit
23 ms
Anzug der Anschlussleistung bei AC (Unterspannungsauslöser)
3.6 VA
Anzug der Anschlussleistung bei DC (Unterspannungsauslöser)
2.5 W
Spannungssicherheit - max.
1.1
Spannungssicherheit - min.
.85
Bemessungssteuerspeisespannung
48 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Geeignet für
Lastschalter
Anschlussart
mit Schraubanschluss
Spannungsart
Wechselstrom
Abfallspannung d. Unterspannungsauslös. AC/DC – max
0,7 x Us
Abfallspannung d. Unterspannungsauslös. AC/DC – min
0,35 x Us
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² – 2,5 mm² (2x) an Auslöser mit Aderendhülse
0,75 mm² bis 2,5 mm² (2x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (2x) für Unterspannungsfreigaben, rückfallverzögert
0,75 mm² bis 2,5 mm² (1x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (1x) für Unterspannungsfreigaben, rückfallverzögert
0,75 mm² – 2,5 mm² (1x) an Auslöser mit Aderendhülse
18 bis 14 AWG (2x) an Auslöser
18 bis 14 AWG (1x) an Auslöser
Leistgsaufnahme
2,5 W (Abdicht-DC)
3,6 VA (Abdicht-AC)
Bemessungssteuerspeisespannung (Us) bei DC - max
48 V
Bemessungssteuerspeisespannung (Us) bei DC - min
48 V
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Wechsler)
0
Unverzögerter Kurzschlussauslöser - min
0 A
Unverzögerter Kurzschlussauslöser - max
0 A
Bemessungssteuerspeisespannung (Relaiskontakte)
48 VDC

ETIM for 266205 Niederspannungsschaltgeräte (EC001022)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 48 V
Spannungsart zur Betätigung (EF008242) AC
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Verzögert (EF001541) Nein
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
