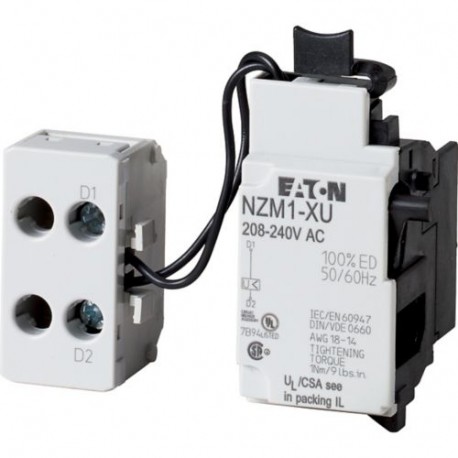

NZM1-XU48DC 262631 Y7-262631 EATON ELECTRIC Unterspannungsauslöser, 48VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XU48DC 262631 Y7-262631 EATON ELECTRIC Unterspannungsauslöser, 48VDC

NZM1-XU48DC

262631

Y7-262631

EATON-MOELLER

Unterspannungsauslöser, 48VDC

NZM1-XU48DC

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: nicht verzögertes Trennen des Leistungsschalters NZM oder des Lasttrennschalters N, wenn die Steuerspannung unter 35-70 % US sinkt. Zur Verwendung mit Not-Halt-Geräten in Verbindung mit Not-Halt-Taster. Wenn der Unterspannungsauslöser stromlos geschaltet ist, wird ein versehentliches Berühren der Hauptkontakte des Schalters während des Einschaltversuchs sicher verhindert. Unterspannungsauslöser können nicht gleichzeitig mit NZM installiert werden. -XHIV.. Hilfskontakt oder NZM.. -XA.. Shunt-Freigabe. Verwendbar für: NZM1(-4), N1(-4)

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $157.55
Stückpreis: $157.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Unterspannungsauslöser, 48VDC
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Unverzögertes Abschalten von Leistungsschalter NZM bzw. Lasttrennschalter N bei Absinken der Steuerspannung unter 35-70% US. Verwendbar für NOT-AUS-Einrichtungen in Verbindung mit NOT-AUS-Taster. Wenn der Unterspannungsauslöser spannungslos ist, wird das Berühren der Schalterhauptkontakte bei Einschaltversuchen sicher verhindert. Unterspannungsauslöser nicht gleichzeitig mit voreilendem Hilfsschalter NZM..-XHIV.. oder Arbeitsstromauslöser NZM..-XA.. einbaubar. Verwendbar für: NZM1(-4), N1(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Unterspannungsauslöser
Zubehör
Unterspannungsauslöser
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM1
Beschreibung
Unverzögertes Abschalten von Leistungsschalter NZM bzw. Lasttrennschalter N bei Absinken der Steuerspannung unter 35 - 70% US.
Zur Verwendung mit Not-Aus-Geräten in Verbindung mit Not-Aus-Taster.
Beim Abschalten des Unterspannungsauslösers wird ein unbeabsichtigter Kontakt mit den Hauptkontakten des Leistungsschalters beim Einschalten zuverlässig verhindert.
Unterspannungsauslöser nicht gleichzeitig mit voreilendem Hilfsschalter NZM…-XHIV… oder Arbeitsstromauslöser NZM…-XA… einbaubar.
Anschlussart
mit Klemmblock an linker Schalterseite
Hilfsschalter
ohne Hilfsschalter
Bemessungssteuerspannung [Us]
48 V DC V
verwendbar für
NZM1(-4), N1(-4)

Technische Daten

Unterspannungsauslöser
Bemessungssteuerspeisespannung [Us]Gleichspannung [Us]
48-48 V DC
Bemessungssteuerspeisespannung [Us]Bemessungssteuerspannung [Us]
48 V DC V
ArbeitsbereichAbfallspannung
0.35 - 0.7 x Us
ArbeitsbereichAnzugsspannung [x Uc]
0.85 - 1.1
LeistungsaufnahmeWechselspannungAnzugsleistung AC
1.5 VA
LeistungsaufnahmeWechselspannungHalteleistung AC
1.5 VA
LeistungsaufnahmeGleichspannungAnzugsleistung DC
0.8 W
LeistungsaufnahmeGleichspannungHalteleistung DC
0.8 W
Maximale Öffnungszeit (Reaktionszeit bis zum Öffnen der Hauptkontakte)
19 ms
Befehlsmindestdauer
10 - 15 ms
Anschlussquerschnitte
ein-/feindrähtig, mit Aderendhülse
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
1 x (18 - 14)
2 x (18 - 14) AWG

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Unterspannungsauslöser (EC001022)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Unterspannungsauslöser (ecl@ss13-27-37-04-17 [AKF015018])
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
220 - 250 V
Spannungsart zur Betätigung
DC
Ausführung des elektrischen Anschlusses
Schraubanschluss
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Verzögert
nein
Geeignet für Leistungsschalter
nein
Geeignet für Lastschalter
ja
Geeignet für Motorschutzschalter
nein
Geeignet für Überlastrelais
nein

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

ETIM for 262631 Niederspannungsschaltgeräte (EC001022)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 220 V
Spannungsart zur Betätigung (EF008242) DC
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Verzögert (EF001541) Nein
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
