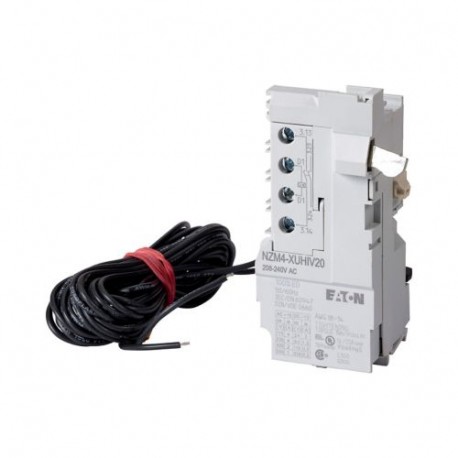

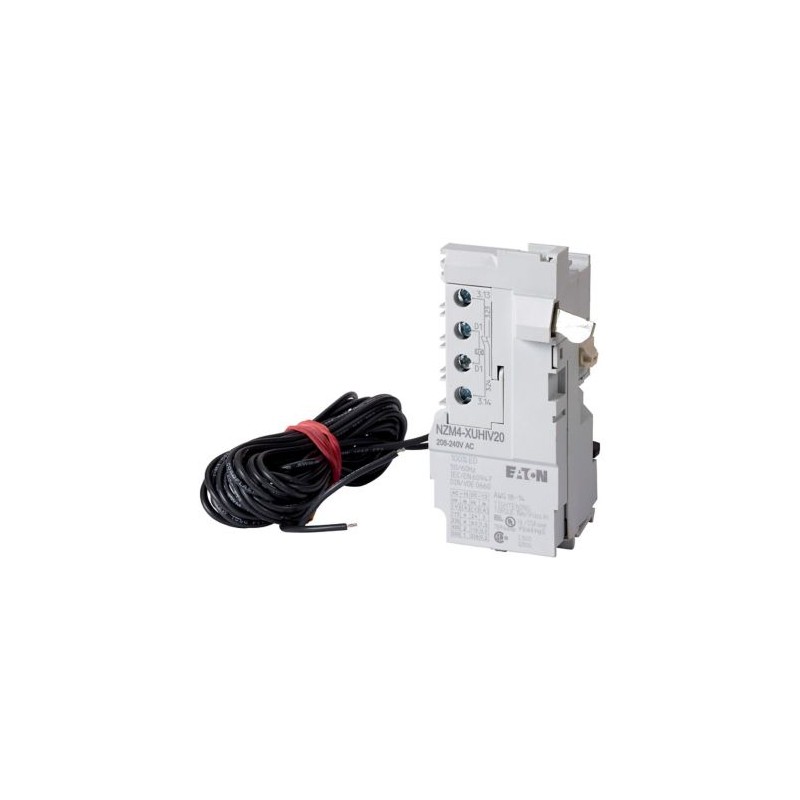

NZM4-XUHIV2024DC 266258 Y7-266258 EATON ELECTRIC Unterspannungsauslöser, 24VDC, +2fS Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XUHIV2024DC 266258 Y7-266258 EATON ELECTRIC Unterspannungsauslöser, 24VDC, +2fS

NZM4-XUHIV2024DC

266258

Y7-266258

EATON-MOELLER

Unterspannungsauslöser, 24VDC, +2fS

NZM4-XUHIV2024DC

Eaton Moeller series NZM– Kompaktleistungsschalter. Unterspannungsauslöser, 24 VDC, + 2 Schließer, voreilend, 4, 20

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: für Verriegelungs- und Lastabwurfstromkreise sowie für die frühzeitige Herstellung des Unterspannungsauslösers in Netzschalteranwendungen. Zur Verwendung mit Not-Halt-Geräten in Verbindung mit Not-Halt-Taster. Bei betätigter Shunt-Entriegelung wird ein versehentliches Berühren der Hauptkontakte des Schalters während des Einschaltversuchs sicher verhindert. Frühe Ausführung von Hilfskontakten beim Ein- und Ausschalten (Handbetrieb): ca. 20ms. Nicht verwendbar in Verbindung mit NZM...-XR.. Fernbedienung. Unterspannungsauslöser können nicht gleichzeitig mit NZM installiert werden. -XHIV.. Hilfskontakt oder NZM.. -XA.. Shunt-Freigabe. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $288.86
Stückpreis: $288.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
266258
Produkt Länge/Tiefe
107 mm
Produkthöhe
51 mm
Produktbreite
64 mm
Produktgewicht
0.24 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL (File No. E140305)
CSA (File No. 22086)
CE marking
UL (Category Control Number DIHS)
UL489
IEC60947
CSA-C22.2 No. 5-09
CSA certified
CSA (Class No. 1437-01)
UL listed
EAN
4015082662585
Modellcode
NZM4-XUHIV2024DC

Produktspezifikationen

Typ
Zubehör Unterspannungsfreigabe mit voreilendem Hilfskontakt
Besondere Merkmale
Unterspannungsauslöser mit 2 voreilenden Hilfskontakten, z. B. für den voreilenden Anschluss von Unterspannungsauslösern in Anwendungen mit Hauptschaltungen sowie für Verriegelungs- und Lastabwurf-Stromkreise. Zur Verwendung mit Not-Aus-Vorrichtungen in Verbindung mit einem Not-Aus-Schalter. Wenn der Unterspannungsauslöser ausgeschaltet ist, wird ein versehentlicher Kontakt mit den Hauptkontakten des Schutzschalters beim Einschalten verhindert. Voreilen des Hilfskontakts beim Einschalten (Handbetätigung): ca. 90 ms Kann nicht in Verbindung mit NZM...-XR... Fernantrieb verwendet werden. Unterspannungsfreigaben können nicht gleichzeitig mit voreilendem Hilfskontakt NZM...-XHIV... oder NZM...-XA... Auslöser installiert werden
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Schraubanschluss
Ausstattung:
Zwei separate voreilende Hilfskontakte
Rahmen
NZM4
Benutzt mit
NZM4(-4), N(S)4(-4)
Befehlsmindestdauer - max.
15 ms
Befehlsmindestdauer - min.
10 ms
Anzahl der Kontakte (Schließer)
2
Reaktionszeit
23 ms
Anzug der Anschlussleistung bei AC (Unterspannungsauslöser)
3.6 VA
Anzug der Anschlussleistung bei DC (Unterspannungsauslöser)
2.5 W
Spannungssicherheit - max.
1.1
Spannungssicherheit - min.
.85
Bemessungssteuerspeisespannung
24 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Geeignet für
Lastschalter
Anschlussart
Kontakt 3.23 und 3.24 mit 3 m losen Anschlussleitungen
Spannungsart
Gleichstrom
Abfallspannung d. Unterspannungsauslös. AC/DC – max
0,7 x Us
Abfallspannung d. Unterspannungsauslös. AC/DC – min
0,35 x Us
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² – 2,5 mm² (1x) an Auslöser mit Aderendhülse
0,75 mm² bis 2,5 mm² (2x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
0,75 mm² – 2,5 mm² (2x) an Auslöser mit Aderendhülse
0,75 mm² bis 2,5 mm² (1x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (1x) für Unterspannungsfreigaben, rückfallverzögert
18 bis 14 AWG (2x) an Auslöser
18 bis 14 AWG (1x) an Auslöser
18 bis 14 AWG (2x) für Unterspannungsfreigaben, rückfallverzögert
Leistgsaufnahme
3,6 VA (Abdicht-AC)
2,5 W (Abdicht-DC)
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Wechsler)
0
Unverzögerter Kurzschlussauslöser - min
0 A
Unverzögerter Kurzschlussauslöser - max
0 A
Bemessungssteuerspeisespannung (Relaiskontakte)
24 V DC

ETIM for 266258 Niederspannungsschaltgeräte (EC001022)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Verzögert (EF001541) Nein
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
