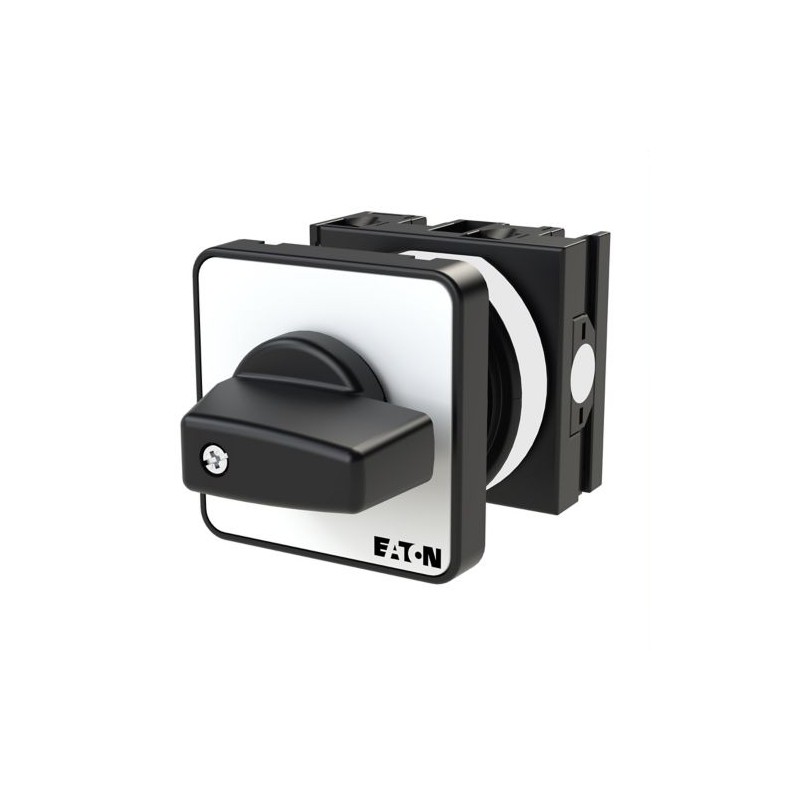

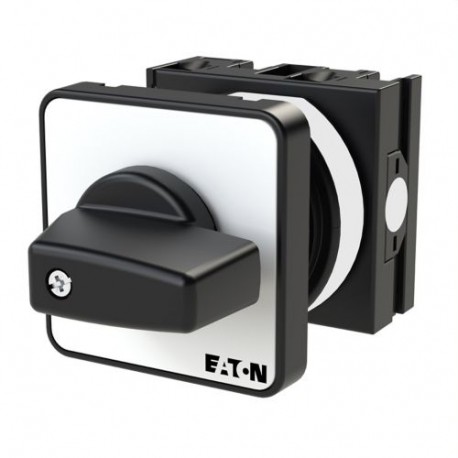

T0-1-15180/E 009180 EATON ELECTRIC Umschalter, Kontakte: 2, 20 A, Frontschild: 2-0-1, 60 °, rastend, Einbau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-1-15180/E 009180 EATON ELECTRIC Umschalter, Kontakte: 2, 20 A, Frontschild: 2-0-1, 60 °, rastend, Einbau

T0-1-15180/E

009180

EATON-MOELLER

Umschalter, Kontakte: 2, 20 A, Frontschild: 2-0-1, 60 °, rastend, Einbau

Schalter; 2-polig; 20a; Typenschild: 2-0-1; 60 °; flush Mount

Eaton Moeller® series T0 Umschalter, T0, 20 A, Einbau, 1 Baueinheit(en), Kontakte: 2, 60 °, rastend, mit 0-Stellung, 2-0-1, Designnummer 15180

Mehr Infos


Niederspannungsschaltgeräte > Lastschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $56.83
Stückpreis: $56.83

Menge Preis
1+$56.83
2+$55.95
4+$47.67
5+$45.71
7+$43.58
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Umschalter
Katalognummer
009180
Produkt Länge/Tiefe
76 mm
Produkthöhe
48 mm
Produktbreite
48 mm
Produktgewicht
0.083 kg
Zertifikat(e)
CSA-C22.2 No. 94
UL File No.: E36332
IEC/EN 60947-3
UL
IEC/EN 60947
VDE 0660
CSA
CSA File No.: 012528
IEC/EN 60204
CE
UL 60947-4-1
UL Category Control No.: NLRV
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080091806
Modellcode
T0-1-15180/E

Merkmale und Funktionen

Gehäusematerial
Plastik
Ausstattung:
0 (Aus) Position
Schwarzer Knebelgriff und Frontplatte
Beschriftung
2-0-1
Anzahl der Pole
1

Allgemein

Schutzart
NEMA 1
NEMA 12
IP65
Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Ausführung
Umschalter
Montageart
Einbau
Einbaulage
beliebig
Anzahl Baueinheiten
1
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)
Frontbefestigung
Schaltwinkel
60 °
Typ
Umschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
1 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse AWG)
18 - 14
Anschlusskapazität (ein-/mehrdrähtig)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Schr-Grö
M3,5, Anschlussschraube
Anzugsdrehmoment
8,8 lb-in, Schraubklemmen
1 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsstrom (Ie)
15,6 A bei AC-3, 500 V Stern-Dreieck
8,5 A bei AC-3, 690 V Stern-Dreieck
20 A bei AC-3, 230 V Stern-Dreieck
20 A bei AC-3, 400 V Stern-Dreieck
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
4 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
20 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
320 A, Kontakte, 1 Sekunde
Bemess.kurzschlussstrom (einf. Bemess.)
5 kA, SCCR (UL/CSA)
50A, max. Sicherung, SCCR (UL/CSA)
Bem.kurzschl.strom (hoher Fehlerstr.)
10 kA, SCCR (UL/CSA)
20 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
16 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300 (UL/CSA)
A600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.5 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
1 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
1.5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
7.5 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl der Kontakte
2

Betätigungselement

Stellgliedfunktion
Mit 0-(Aus)-Position
Rastend
Stellgliedtyp
Kurzer Knebelgriff

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
