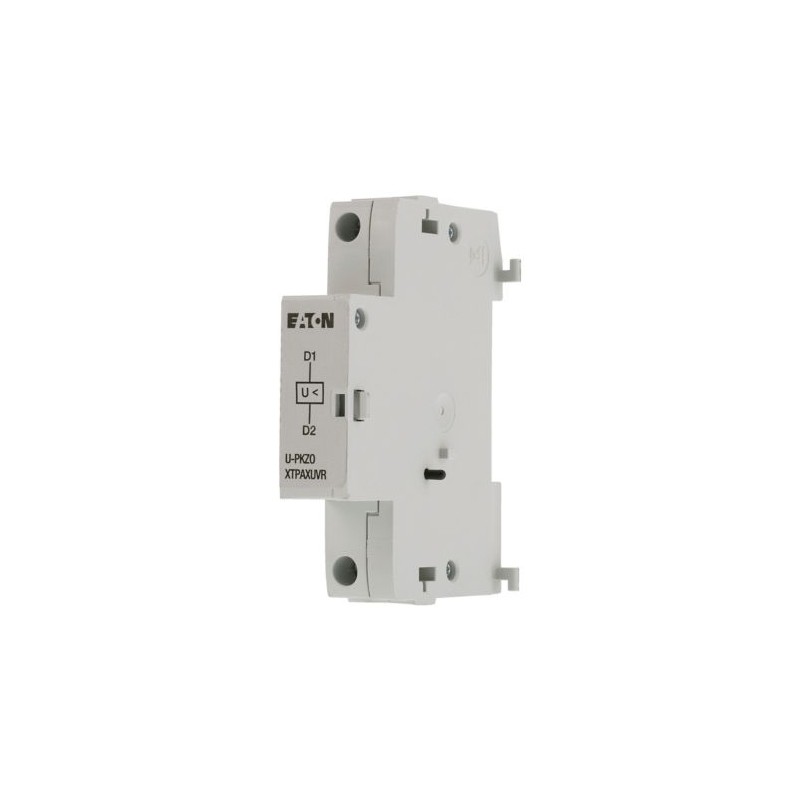

U-PKZ0(220V50HZ) 073134 Y7-73134 EATON ELECTRIC Unterspannungsauslöser, 220 V 50 Hz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

U-PKZ0(220V50HZ) 073134 Y7-73134 EATON ELECTRIC Unterspannungsauslöser, 220 V 50 Hz

U-PKZ0(220V50HZ)

073134

Y7-73134

EATON-MOELLER

2

Unterspannungsauslöser, 220 V 50 Hz

Auslösespule Mindestspannung 220 V 60 Hz

Eaton Moeller® series U-PKZ0 Unterspannungsauslöser PKZ0(4), PKE, AC, 220 V 50 Hz, Schraubklemmen

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $76.67
Stückpreis: $38.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series U-PKZ0 Accessory Undervoltage Release
Katalognummer
073134
Produkt Länge/Tiefe
68 mm
Produkthöhe
90 mm
Produktbreite
24 mm
Produktgewicht
0.129 kg
Zertifikat(e)
UL Category Control No.: NLRV
UL 508
UL File No.: E36332
CSA File No.: 165628
CSA-C22.2 No. 14
IEC/EN 60947-4-1
CSA Class No.: 3211-05
CE
CSA
UL
EAN
4015080731344
Modellcode
U-PKZ0(220V50HZ)

Features & Functions

Elektrische Anschlussart
Schraubanschluss

General

Einbaulage
Kann auf der linken Seite des Motorschutzschalters montiert werden
Produktkategorie
Zubehör
Geeignet als
NOT-AUS- oder NOT-HALT-Schaltvorrichtung nach IEC/EN 60204 bei Kombination mit Leistungsschalter
Geeignet für
Motor-Sicherheitsschalter
Benutzt mit
Motorschutzschalter
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Terminal capacities

Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse)
1 x (0.75 - 2.5) mm²
2 x (0.75 - 2.5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (18 - 14)
1 x (18 - 14)

Electrical rating

Bemessungsbetriebsspannung (Ue) bei AC - min
42 V
Bemessungsbetriebsspannung (Ue) bei AC - max
480 V
Bemessungsbetriebsspannung (Ue) bei DC - min
24 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V

Magnet system

Abfallspannung
0,7- 0,35 x Uc
Anzugsspannung
0,85 - 1,1 V x Uc
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
220 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
220 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Contacts

Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
0

Power consumption

Leistungsaufnahme, Anzug, 50 Hz
5 VA, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Anzug, 60 Hz
5 VA, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 50 Hz
3 VA, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 60 Hz
3 VA, Spule in kaltem Zustand und 1,0 x Us

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0.5 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
