> EATON - MOELLER>Leistungsschalter NZM >NZM4-XTVDV-0 279399 Y7-279399 ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 4
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

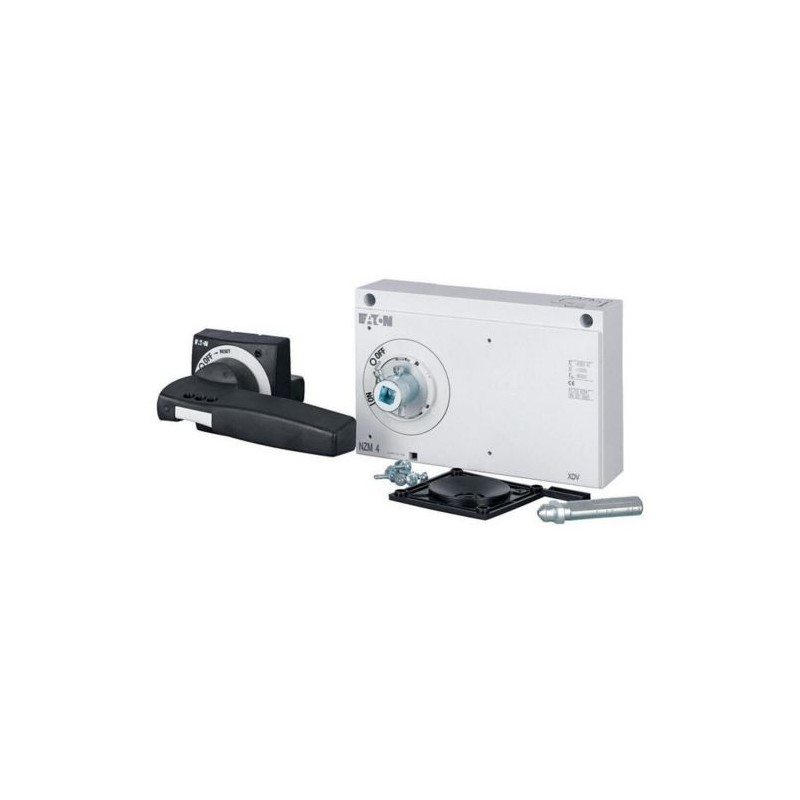

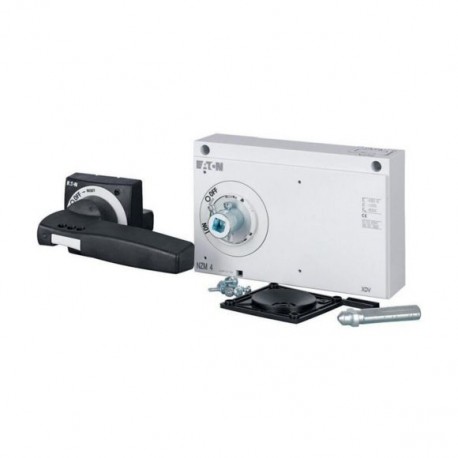

NZM4-XTVDV-0 279399 Y7-279399 EATON ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XTVDV-0 279399 Y7-279399 EATON ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 4

NZM4-XTVDV-0

279399

Y7-279399

EATON-MOELLER

Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 4

NZM4-XTVDV-0

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, schwarz, Griff + Schalter, Größe 4

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Für extrem schmale Einbauten mit spezieller kurzer Verlängerungswelle, nicht kombinierbar mit NZM...-XDZ Zusatzhandgriff. Externe Warntafel/Markierungstafel kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar am Griff am Schalter mit bis zu 3 Vorhängeschlössern. Abschließbar in 0 Stellung am Griff, abschließbar in der 0 Stellung am Schalter mit bis zu 3 Vorhängeschlössern. Kann auch in I-Position geändert werden. Mit Türverriegelung. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $253.05
Stückpreis: $253.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
279399
Produkt Länge/Tiefe
230 mm
Produkthöhe
130 mm
Produktbreite
230 mm
Produktgewicht
1.716 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL listed
CSA (Class No. 1437-01)
IEC60947
CSA-C22.2 No. 5-09
UL489
UL (Category Control Number DIHS)
UL (File No. E140305)
CSA (File No. 22086)
CSA certified
CE marking
EAN
4015082793999
Modellcode
NZM4-XTVDV-0

Produktspezifikationen

Typ
Zubehör Türkupplungsdrehgriff
Besondere Merkmale
Komplett inklusive Drehantrieb und Kuppelteilen Für extrem schmale Armaturen Mit spezieller kurzer Verlängerungswelle Nicht mit Zusatzgriff NZM..-XDZ kombinierbar Außenwarnschild/Kennzeichnungsschild kann aufgeclipt werden. Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienfeldtür
Merkmale
Standard: Schwarz/Grau
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Verlängerungsachse
Rahmen
NZM4
Benutzt mit
NZM4(-4), N(S)4(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Tür zu öffnen in AUS
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Schlossnummer
Doppelt abschließbar
Verriegelungsvorrichtung
Abschließbar am Griff des Schalters mit bis zu 3 Vorhängeschlössern
am Griff modifizierbar auch in I-Stellung
mit Türverriegelung
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 279399 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XTVDV-0 Y7-279399 279399 ES_100678.pdf 5 Mbytes NZM4-XTVDV-0 Y7-279399 279399 ES_100678.pdf
