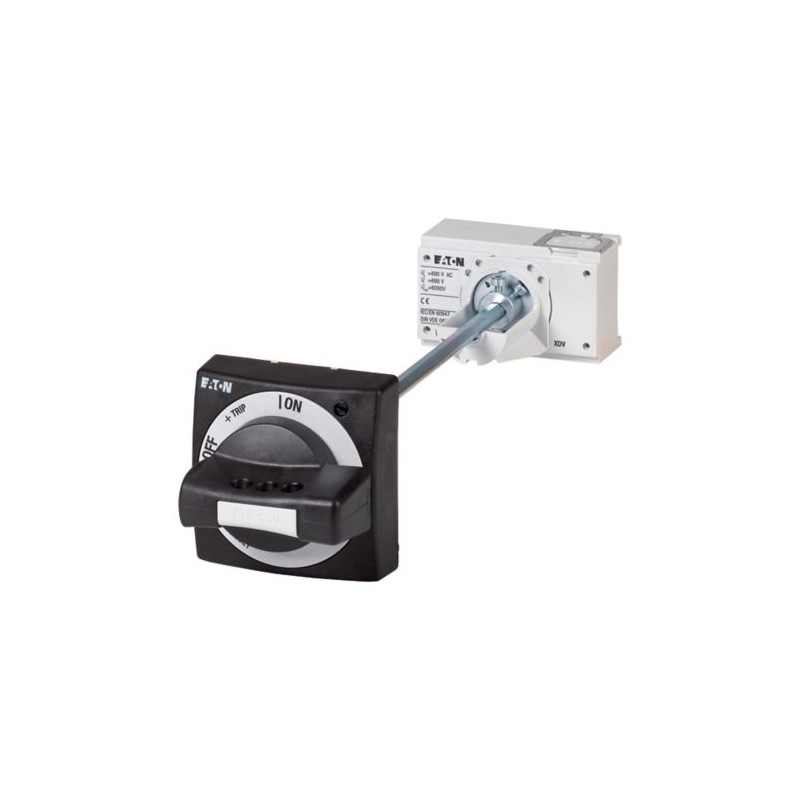

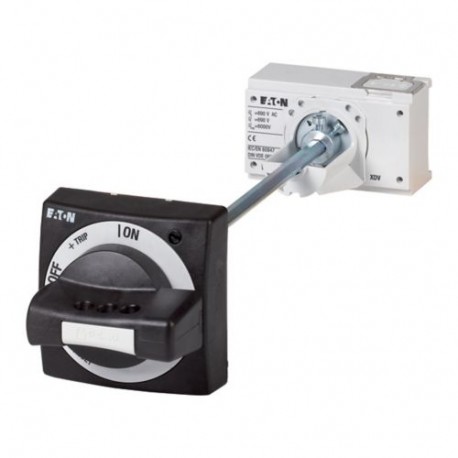

NZM2-XTVD 260168 Y7-260168 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XTVD 260168 Y7-260168 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar, Baugrösse 2

NZM2-XTVD

260168

Y7-260168

EATON-MOELLER

Türkupplungsdrehgriff, abschliessbar, Baugrösse 2

NZM2-XTVD

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, abschließbar, Größe 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Externes Warnschild/Kennzeichnungsschild kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar in 0 Position am Griff mit bis zu 3 Vorhängeschlössern. Mit Türverriegelung. Verwendbar mit: NZM2(-4), PN2(-4), N(S)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $111.55
Stückpreis: $111.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260168
Produkt Länge/Tiefe
100 mm
Produkthöhe
190 mm
Produktbreite
110 mm
Produktgewicht
0.736 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL489
CE marking
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL (Category Control Number DIHS)
IEC60947
CSA certified
CSA (Class No. 1437-01)
UL (File No. E140305)
UL listed
EAN
4015082601683
Modellcode
NZM2-XTVD

Produktspezifikationen

Typ
Besondere Merkmale
  • Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienfeldtür
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Komplett mit Drehantrieb und Kupplungsteilen
  • Verlängerungswelle zusätzlich erforderlich.
Merkmale
Standard: Schwarz/Grau
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Tür zu öffnen in AUS
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Schlossnummer
Einfach abschließbar
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 260168 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
