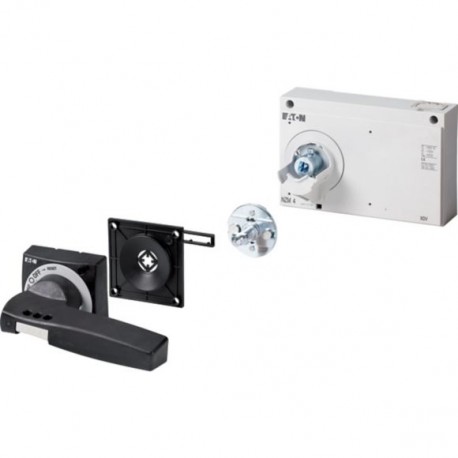

NZM4-XTVDV 266616 Y7-266616 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar an Griff+Schalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XTVDV 266616 Y7-266616 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar an Griff+Schalter

NZM4-XTVDV

266616

Y7-266616

EATON-MOELLER

Türkupplungsdrehgriff, abschliessbar an Griff+Schalter

NZM4-XTVDV

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, abschließbar am Griff + Schalter

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Externes Warnschild/Kennzeichnungsschild kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar an Griff und Schalter mit bis zu 3 Vorhängeschlössern. Kann in 0-Stellung arretiert werden, bei entsprechender Modifikation auch in I-Stellung. Abschließbarer Ein-Schalter in 0 Position. Mit Türverriegelung. Verwendbar mit: NZM4(-4), N(S)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $225.91
Stückpreis: $225.91
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
266616
Produkt Länge/Tiefe
230 mm
Produkthöhe
130 mm
Produktbreite
230 mm
Produktgewicht
1.934 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL489
CSA (File No. 22086)
CE marking
UL (File No. E140305)
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
UL listed
CSA certified
CSA (Class No. 1437-01)
IEC60947
EAN
4015082666163
Modellcode
NZM4-XTVDV

Produktspezifikationen

Typ
Zubehör Türkupplungsdrehgriff
Besondere Merkmale
Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienelementtür Außenwarnschild/Kennzeichnungsschild kann aufgeclipt werden. Komplett inklusive Drehantrieb und Kuppelteilen. Verlängerungsachse zusätzlich erforderlich.
Merkmale
Abschließbar
Standard: Schwarz/Grau
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM4
Benutzt mit
NZM4(-4), N(S)4(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Tür zu öffnen in AUS
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Schlossnummer
Doppelt abschließbar
Verriegelungsvorrichtung
am Griff modifizierbar auch in I-Stellung
Abschließbar am Griff des Schalters mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 266616 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XTVDV Y7-266616 266616 ES_271507.pdf 7 Mbytes NZM4-XTVDV Y7-266616 266616 ES_271507.pdf
