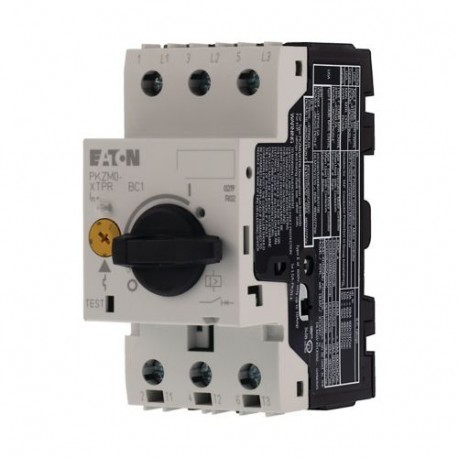

PKZM0-12-T 278492 Y7-278492 EATON ELECTRIC Transformatorschutzschalter, 3-polig, Ir 8 12 A, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKZM0-12-T 278492 Y7-278492 EATON ELECTRIC Transformatorschutzschalter, 3-polig, Ir 8 12 A, Schraubanschluss

PKZM0-12-T

278492

Y7-278492

EATON-MOELLER

Transformatorschutzschalter, 3-polig, Ir = 8 - 12 A, Schraubanschluss

PKZM0-12-T

Eaton Moeller® series PKZM0 Transformatorschutzschalter, 3p, Ir=8-12A

Transformator-Leistungsschalter nach IEC/EN60947, 3-polige Baugröße PKZM0, mit einstellbarer Überlast und nicht verzögerter Kurzschlussauslösung, phasenausfallempfindlich, Schraub- und Schnappverschluss, mit Schraubklemme, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfskontakt, Spannungsauslöser

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $95.47
Stückpreis: $95.47
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKZM0 Transformer-protective circuit-breaker
Katalognummer
278492
Produkt Länge/Tiefe
76 mm
Produkthöhe
93 mm
Produktbreite
45 mm
Produktgewicht
0.29 kg
Zertifikat(e)
VDE 0660
IEC/EN 60947
EAN
4015082784928
Modellcode
PKZM0-12-T

Features & Functions

Stellgliedtyp
Drehknopf
Merkmale
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947-4-1, VDE 0660 Teil 102)
Komplettgerät mit Schutzeinheit
Ausstattung:
Ausgelöstmelder
Funktionen
Zum Schutz von Transformatoren mit hohem Einschaltstrom
Transformatorenschutz
Anzahl der Pole
3-polig

General

Lebensdauer, elektrisch
100.000 Schaltvorgänge (bei 400 V, AC-3)
Lebensdauer, mechanisch
100.000 Schaltvorgänge (Stromführenden Hauptpfade)
Montagemethode
DNI-Hutschienenmontage optional
Einbaulage
Aufschnappbar auf Hutschiene IEC/EN 60715 mit 7,5 oder 15 mm Höhe.
Betriebsfrequenz
40 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Transformatorschutzschalter
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
25 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Geeignet für
Auch Motoren mit Effizienzklasse IE3
DIN-Schienenmontage (Hutschiene)
Temperaturkompensation
≤ 0,25 %/K, Restfehler für T > 40°
-5 - 40 °C gemäß IEC/EN 60947, VDE 0660
-25 - 55 °C, Arbeitsbereich

Climatic environmental conditions

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (1 - 6) mm², Endhülse gemäß DIN 46228
2 x (1 - 6) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (fest)
1 x (1 - 6) mm²
2 x (1 - 6) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 10
Abisolierlänge (Hauptleiter)
10 mm
Anzugsdrehmoment
1 Nm, Schraubklemmen, Steuerstromleitungen
1,7 Nm, Schraubklemmen, Hauptleiter

Electrical rating

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
12 A
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdauerstrom (Iu)
12 A

Short-circuit rating

Kurzschlussstrom
60 kA DC, bis zu 250 V DC, Stromführenden Hauptpfade
Bemessungskurzschlussstrom (Gruppenschutz)
18 kA, 600 V hoher Fehlerstrom, Sicherung, SCCR (UL/CSA) mit 600 A, 600 V hoher Fehlerstrom, CB, SCCR (UL/CSA)
18 kA, 600 V hoher Fehlerstrom, CB, SCCR (UL/CSA) mit 600 A, 600 V hoher Fehlerstrom, Sicherung, SCCR (UL/CSA)
65 kA, 480 V hoher Fehlerstrom, Sicherung, SCCR (UL/CSA) mit 600 A, 480 V hoher Fehlerstrom, Sicherung, SCCR (UL/CSA)
65 kA, 480 V hoher Fehlerstrom, CB, SCCR (UL/CSA) mit 600 A, 480 V hoher Fehlerstrom, CB, SCCR (UL/CSA)
Kurzschlussauslöser
224 A, Irm, Einstellbereich max.
Grundgerät, befestigt 20 x lu, Auslöserblöcke
± 20% Toleranz, Auslöserblöcke

Communication

Verbindung
Schraub­­klemmen

Contacts

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Trip blocks

Überlastauslösestromeinstellung - min
8 A
Überlastauslösestromeinstellung - max
12 A

Design verification

Geräteverlustleistung, stromabhängig pvid
6.37 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
2.21 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
12 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 278492 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 12 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 50 kA
Überlastauslöser Stromeinstellung (EF002336) 8 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 224 A
Verlustleistung (EF005387) 6.37 W
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Ja
Hutschienenmontage optional (EF008904) Ja
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) sonstige
Ausführung des Betätigungselements (EF006976) Drehknopf
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Nein
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZM0-12-T Y7-278492 278492 ES_265346.pdf 997 Kbytes PKZM0-12-T Y7-278492 278492 ES_265346.pdf
