> >>PKZM0-1-T 088911 XTPT001BC1NL ELECTRIC Transformatorschutzschalter, 3-polig, Ir 0,63 1 A, Schraubansch..
Vorheriges Produkt Nächstes Produkt

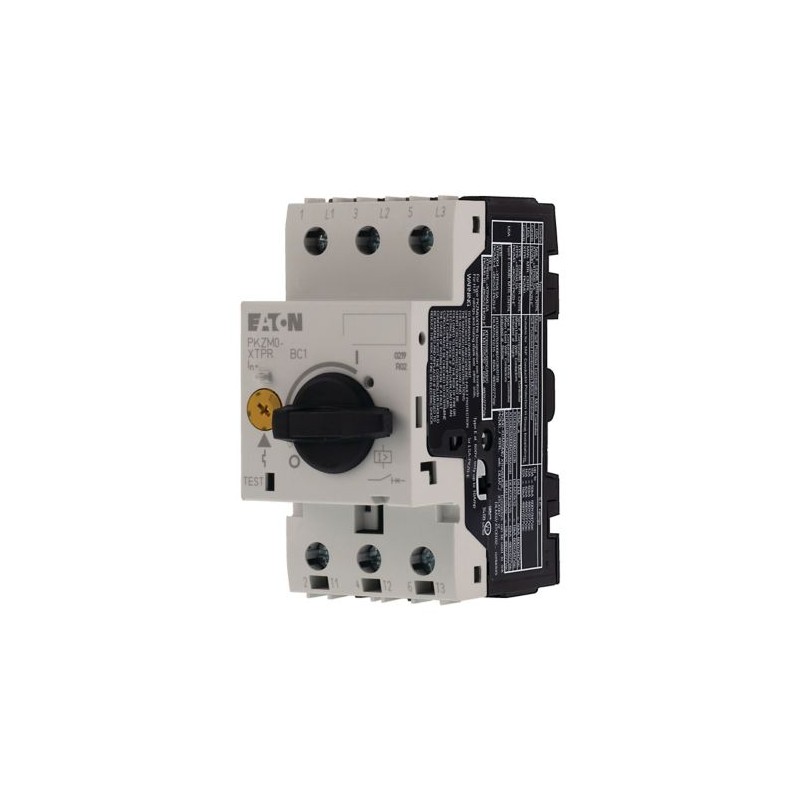

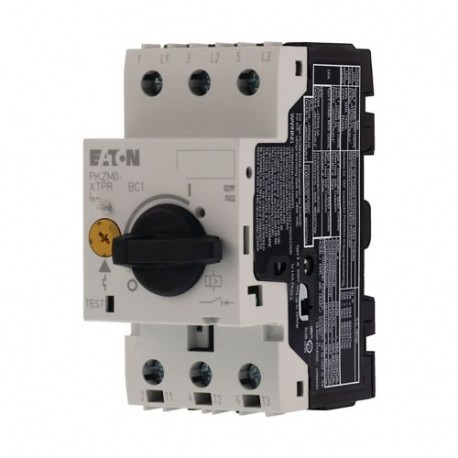

PKZM0-1-T 088911 XTPT001BC1NL EATON ELECTRIC Transformatorschutzschalter, 3-polig, Ir 0,63 1 A, Schraubansch.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKZM0-1-T 088911 XTPT001BC1NL EATON ELECTRIC Transformatorschutzschalter, 3-polig, Ir 0,63 1 A, Schraubansch..

PKZM0-1-T

088911

XTPT001BC1NL

EATON-MOELLER

Transformatorschutzschalter, 3-polig, Ir = 0,63 - 1 A, Schraubanschluss

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter PKZ

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $73.97
Stückpreis: $73.97

Menge Preis
1+$73.97
2+$67.54
4+$60.85
6+$58.13
8+$56.71
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Mehr Infos

▲


Transformatorschutzschalter, 3-polig, Ir = 0,63 - 1 A, Schraubanschluss
Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, Spannungsauslöser

Lieferprogramm

Sortiment
Transformatorschutzschalter PKZM0...T bis 25 A
Grundfunktion
Transformatorschutz
Hinweis
Geeignet auch für Motoren der Effizienzklasse IE3.
Anschlusstechnik
Schraubklemmen
Bemessungsdauerstrom [Iu]
1 A
Einstellbereich
Überlastauslöser[Ir]
0.63 - 1 A
Kurzschlussauslöser[Irm]max. [Irm]
20 A
Phasenausfallempfindlichkeit
IEC/EN 60947-4-1, VDE 0660 Teil 102
Hinweise
Zum Schutz von Transformatoren mit hohem Einschaltrush.
Aufschnappbar auf Hutschiene IEC/EN 60715 mit 7,5 oder 15 mm Höhe.

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturLagerung
- 40 - 80 °C
Umgebungstemperaturoffen
-25 - +55 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
IP20
SchutzartAnschlussklemmen
IP00
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Schockfestigkeit Halbsinusstoß 10 ms nach IEC 60068-2-27
25 g
Aufstellungshöhe
max. 2000 m
Anschlussquerschnitte HauptleiterSchraubklemmeneindrähtig
1 x (1 - 6)
2 x (1 - 6) mm2
Anschlussquerschnitte HauptleiterSchraubklemmenfeindrähtig mit Aderendhülse nach DIN 46228
1 x (1 - 6)
2 x (1 - 6) mm2
Anschlussquerschnitte HauptleiterSchraubklemmenein- oder mehrdrähtig
18 - 10 AWG
Anschlussquerschnitte HauptleiterSchraubklemmenAbisolierlänge
10 mm
Anzugsdrehmoment AnschlussschraubenHauptleiter
1.7 Nm
Anzugsdrehmoment AnschlussschraubenHilfsleiter
1 Nm
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
690 V AC
Bemessungsdauerstrom = Bemessungsbetriebsstrom [Iu= Ie]
1 A
Bemessungsfrequenz [f]
50/60 Hz
Stromwärmeverluste (3-polig betriebswarm)
4,86 W
Lebensdauer, mechanisch [Schaltspiele]
0.1 x 106
Lebensdauer, elektrisch (AC-3 bei 400 V)Lebensdauer, elektrisch [Schaltspiele]
> 0.1 x 106
max. Schalthäufigkeit
40 S/h
KurzschlussfestigkeitDCKurzschlussfestigkeit
60 kA
MotorschaltvermögenAC-3 (bis 690 V)
1 A
MotorschaltvermögenDC-5 (bis 250 V)
1 (3 Strombahnen in Reihe) A
Auslöser
Temperaturkompensationnach IEC/EN 60947, VDE 0660
- 5…40 °C
TemperaturkompensationArbeitsbereich
- 25…55 °C
Temperaturkompensations-Restfehler für T > 40 °C
≦ 0.25 %/K
Einstellbereich Überlastauslöser
0.6 - 1 x Iu
Kurzschlussauslöser
Grundgerät, fest eingestellt: 20 x Iu
Kurzschlussauslösertoleranz
± 20%
Phasenausfallempfindlichkeit
IEC/EN 60947-4-1, VDE 0660 Teil 102

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.62 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
4.86 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (ecl@ss13-27-37-04-09 [AJZ716018])
Bemessungsdauerstrom Iu
1 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
150 kA
Überlastauslöser Stromeinstellung
0.63 - 1 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
0 - 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers
20 - 20 A
Verlustleistung
4.86 W
Gerätebauart
Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Hutschienenmontage
ja
Hutschienenmontage optional
ja
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
ja
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
sonstige
Ausführung des Betätigungselements
Drehknopf
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
nein
Schutzart (IP)
IP20

Approbationen

Specially designed for North America
No

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PKZM0-1-T XTPT001BC1NL 088911 DE_088911.pdf 121 Kbytes PKZM0-1-T XTPT001BC1NL 088911 DE_088911.pdf
