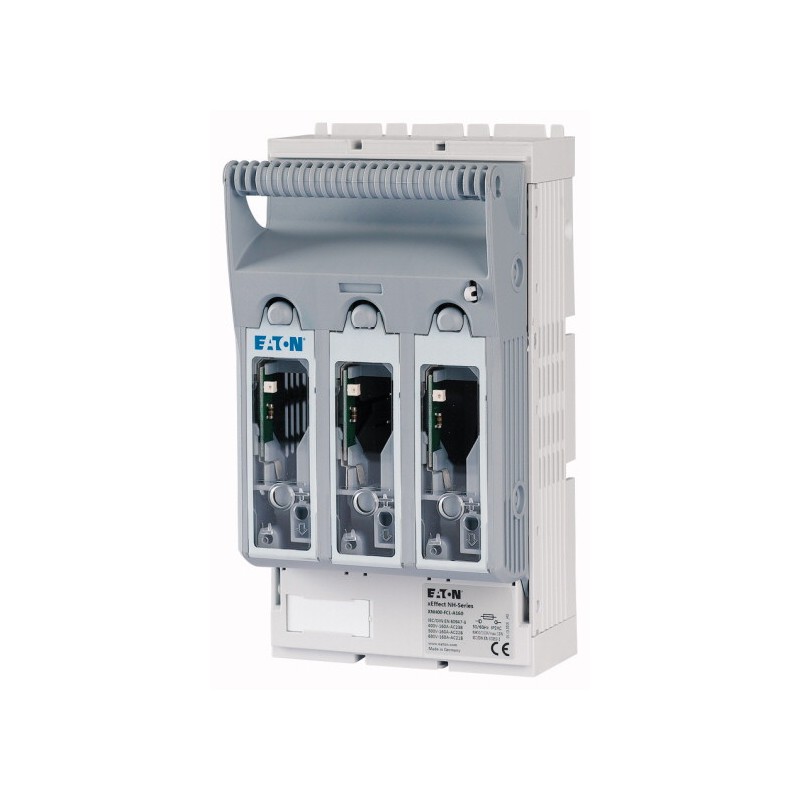

TPW 250 AMP FUSE TPW-250 1624002 EATON ELECTRIC NH-Trenner 3P Flachanschluss M8 max. 95 mm² Montageplatte Si.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

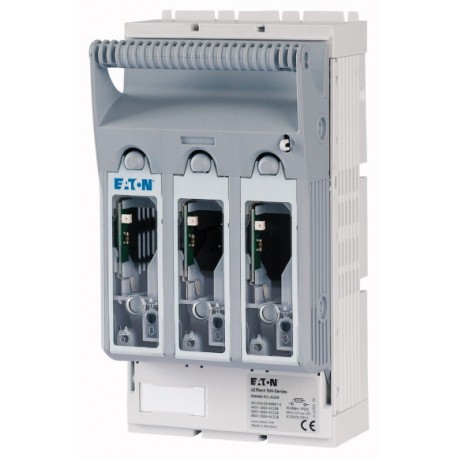

TPW 250 AMP FUSE TPW-250 1624002 EATON ELECTRIC NH-Trenner 3P Flachanschluss M8 max. 95 mm² Montageplatte Si..

TPW 250 AMP FUSE

TPW250

1624002

EATON-MOELLER

5

NH-Trenner 3P Flachanschluss M8 max. 95 mm²; Montageplatte; Sicherungsüberwachung Light; NH000 & NH00

Mehr Infos


Bussmann-Sicherungen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


NH-Trenner 3P Flachanschluss M8 max. 95 mm²; Montageplatte; Sicherungsüberwachung Light; NH000 & NH00
NH-Sicherungs-Lasttrennschalter 3-polig mit Flachanschluss M8 max. 95 mm²; Montageplatte; Sicherungsüberwachung Light; für Sicherungseinsätze NH000 & NH00; optional mit XNH-XLOCK und Vorhängeschloss abschliessbar
[

Lieferprogramm

Grundfunktion
Sicherungsüberwachung light
Pole
3-polig
Montageart
Hutschienen
Montageplatte
Baugröße
00
Anschlussart
Flachanschluss
Bemessungsbetriebsstrom [Ie]
160 A
Schutzart Front (XNH eingebaut)
IP20 (Betriebszustand)
IP2XC (Berührschutz)
IP10 (Griffdeckel offen)
Bemessungsbetriebsspannung [Ue]
690 V AC
Bemessungsbetriebsspannung [Ue]
440 V DC
Bedingter Bemessungskurzschlussstrom
120 (500 V)
100 (690 V) kA
Brandverhalten
Selbstverlöschend nach UL94
Beschreibung
Strombahnen aus Elektrolyt-Kupfer, versilbert
Mit optischer Signalisierung bei ausgelösten Schmelzeinsätzen
,

Technische Daten

Elektrisch
Normen und Bestimmungen
IEC/EN 60947-3
Bemessungsbetriebsspannung [Ue]
690 V AC
Bemessungsbetriebsspannung [Ue]
440 V DC
Bemessungsbetriebsstrom [Ie]
160 A
Bemessungsfrequenz [f]
40 - 60 Hz
Bemessungsisolationsspannung [Ui]
800 V AC
Gesamtverlustleistung bei Ith(ohne Sicherungen) [Pv]
9 W
Verlustleistung bei 80% (ohne Sicherungen) [Pv]
5.8 W
Bemessungsstoßspannungsfestigkeit [Uimp]
8 kV
Gebrauchskategorie AC-23BBemessungsbetriebsspannung [Ue]
400 V AC
Gebrauchskategorie AC-23BBemessungsbetriebsstrom [Ie]
160 A
Gebrauchskategorie AC-22BBemessungsbetriebsspannung [Ue]
500 V AC
Gebrauchskategorie AC-22BBemessungsbetriebsstrom [Ie]
160 A
Gebrauchskategorie AC-21BBemessungsbetriebsspannung [Ue]
690 V AC
Gebrauchskategorie AC-21BBemessungsbetriebsstrom [Ie]
160 A
Gebrauchskategorie DC-22BBemessungsbetriebsspannung [Ue]
250 V DC
Gebrauchskategorie DC-22BBemessungsbetriebsstrom [Ie]
160 A
Gebrauchskategorie DC-21BBemessungsbetriebsspannung [Ue]
440 V DC
Gebrauchskategorie DC-21BBemessungsbetriebsstrom [Ie]
160 A
Bedingter Bemessungskurzschlussstrom
120 (500 V)
100 (690 V) kA
Bemessungskurzzeitstromfestigkeit [Icw]
7 kA
max. SicherungseinsatzBaugröße nach DIN VDE 0636-2
000 / 00
max. SicherungseinsatzMax. zul. Verlustleistung pro Sicherungseinsatz [Pv]
12 W
Lebensdauer, elektrisch [Schaltspiele]
300
Mechanisch
Schutzart Front (XNH eingebaut)
IP20 (Betriebszustand)
IP2XC (Berührschutz)
IP10 (Griffdeckel offen)
Umgebungstemperatur
-25 - +55 °C
Bemessungsbetribsart
Dauerbetrieb
Betätigung
Abhängige Handbetätigung
Einbaulage
senkrecht, waagerecht
Aufstellungshöhe
max. 2000 m
Überspannungskategorie/Verschmutzungsgrad
III/3
RoHS (gemäß EG-Richtline 2002/95/EG des Europäischen Parlaments und des Rates)
Ja
Energie-Einspeiserichtung
beliebig
Abschließbar
Ja, optional
Plombierbar
Ja, Standard
MaterialWerkstoff
Polyamid
MaterialFarbe
grau
Brandverhalten
Selbstverlöschend nach UL94
Halogenfrei
Ja
Spannungsprüfung
Ja, verschiebbare Sichtfenster
Lebensdauer, mechanisch [Schaltspiele]
1400
Kriechstromfestigkeit
CTI 600
Temperaturbeständigkeit
125 °C
Anschlussquerschnitte
FlachanschlussBolzendurchmesser
M8
FlachanschlussKabelschuh max. Breite
25 mm
FlachanschlussFlachschiene
20 x 10 mm
Rahmenklemmemehrdrähtig
1,5 - 95 Cu mm2
RahmenklemmeCu-Band [Lamellenzahl x Breite x Dicke]
9 x 9 x 0,8 mm
Schellenklemmemehrdrähtig
1,5 - 50 Cu mm2
SchellenklemmeCu-Band [Lamellenzahl x Breite x Dicke ]
6 x 9 x 0,8 mm
Prismenklemmemehrdrähtig
10 - 70 Cu/Al mm2
Doppelprismenklemmemehrdrähtig
- mm2
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
160 A
Verlustleistung pro Pol, stromabhängig [Pvid]
3 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
9 W
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui= 800 V AC
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Sicherungslasttrennschalter (EC001040)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Sicherungslasttrennschalter ([email protected] [AKF058013])
Ausführung als Hauptschalter
nein
Ausführung als Sicherheitsschalter
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsdauerstrom Iu
160 A
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
120 kA
Bemessungskurzzeitstromfestigkeit Icw
7 kA
Geeignet für Sicherungseinsätze
NH00
Polzahl
3
Mit Sicherungsüberwachung
ja
Anschlussart Hauptstromkreis
Schraubanschluss
Kabeleinführung
sonstige
Mit Steckverbindern bestückt
nein
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung
nein
Geeignet für Sammelschienenaufbau
nein
Ausführung des Betätigungselements
Deckelgriff
Position des Betätigungselements
vorne
Motorantrieb optional
nein
Motorantrieb integriert
nein
Ausführung als NOT-AUS-Einrichtung
nein
Schutzart (IP), frontseitig
sonstige
,

Abmessungen

]

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CIRCUIT PROTECTION BUSSMANN EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TPW 250 AMP FUSE 1624002 TPW250 TPW-250_DE.pdf 256 Kbytes TPW 250 AMP FUSE 1624002 TPW250 TPW-250_DE.pdf
