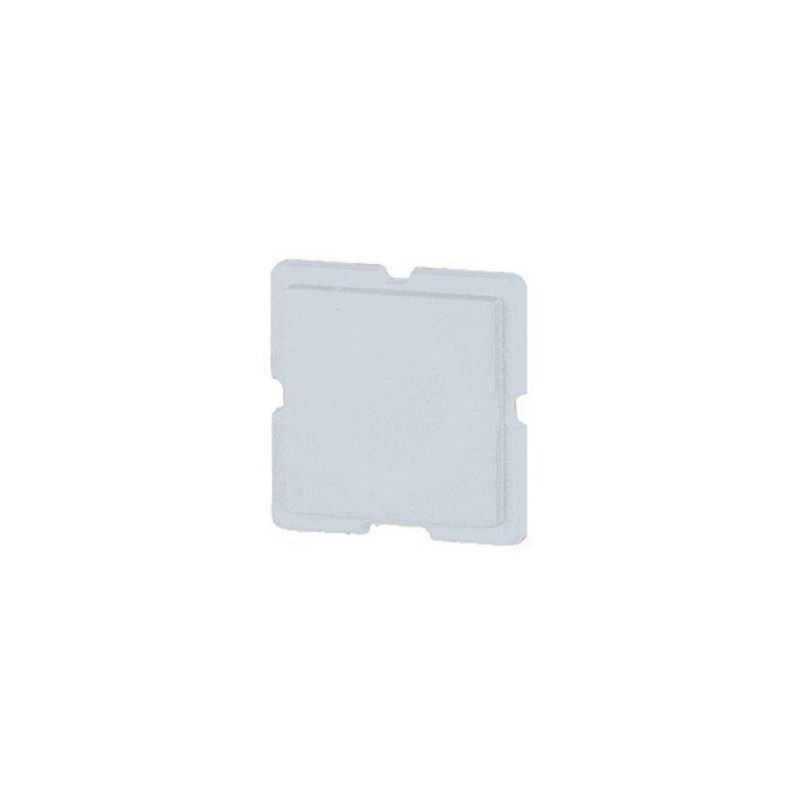

02TQ18 086859 Y7-86859 EATON ELECTRIC Tastenplatte, weiß Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

02TQ18 086859 Y7-86859 EATON ELECTRIC Tastenplatte, weiß

02TQ18

086859

Y7-86859

EATON-MOELLER

Tastenplatte, weiß

Beschriftungsanzeigeplatte: Weiß für RMQ16 18x18

Eaton Moeller® series RMQ16 Tastenplatte, 18 x 18 mm, weiß

Tasterplatte für Taster, Lieferprogramm: Zubehör, Einzelgerät, Anschluss an SmartWire-DT: nein

Mehr Infos


Niederspannungsschaltgeräte > Tastenplatte für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Accessory Button plate
Katalognummer
086859
Produkt Länge/Tiefe
3 mm
Produkthöhe
14 mm
Produktbreite
14 mm
Produktgewicht
0.002 kg
Zertifikat(e)
UL/CSA certification not required
EAN
4015080868590
Modellcode
02TQ18

Merkmale und Funktionen

Farbe
weiß
Beschriftung
Keine
Form
Anschlagwinkel

Allgemein

Produktkategorie
Zubehör
Größe
18 x 18 mm
Geeignet für
Drucktaster

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 086859 Niederspannungsschaltgeräte (EC000621)
Merkmal Wert
Form (EF000051) quadratisch
Bauform (EF000767) flach
Farbe (EF000007) weiß
Wörtlicher Aufdruck (EF015918) ohne
Sprache des Aufdrucks (EF015922) sonstige
Aufdruck ISO-Symbole (EF006094) ohne
Aufdruck (EF000131) sonstige
Gravierbar (EF005877) Nein
Programmdurchmesser (EF001539) 16 mm
Breite (EF000008) 14 mm
Höhe (EF000040) 14 mm
Außendurchmesser (EF000015) 0 mm
Geeignet für Drucktaster (EF007244) Ja
Geeignet für Leuchtdrucktaste (EF007254) Nein
Geeignet für Leuchtmelder (EF007255) Nein
Geeignet für Pilz-Drucktaster (EF007257) Nein
Geeignet für Signalleuchte (EF007261) Nein
Geeignet für Wahlschalter (EF007263) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
02TQ18 Y7-86859 086859 EN_025434.pdf 1 Mbytes 02TQ18 Y7-86859 086859 EN_025434.pdf
