> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-XD-R 216423 Y7-216423 ELECTRIC Tastenplatte, flach rot, blanko
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

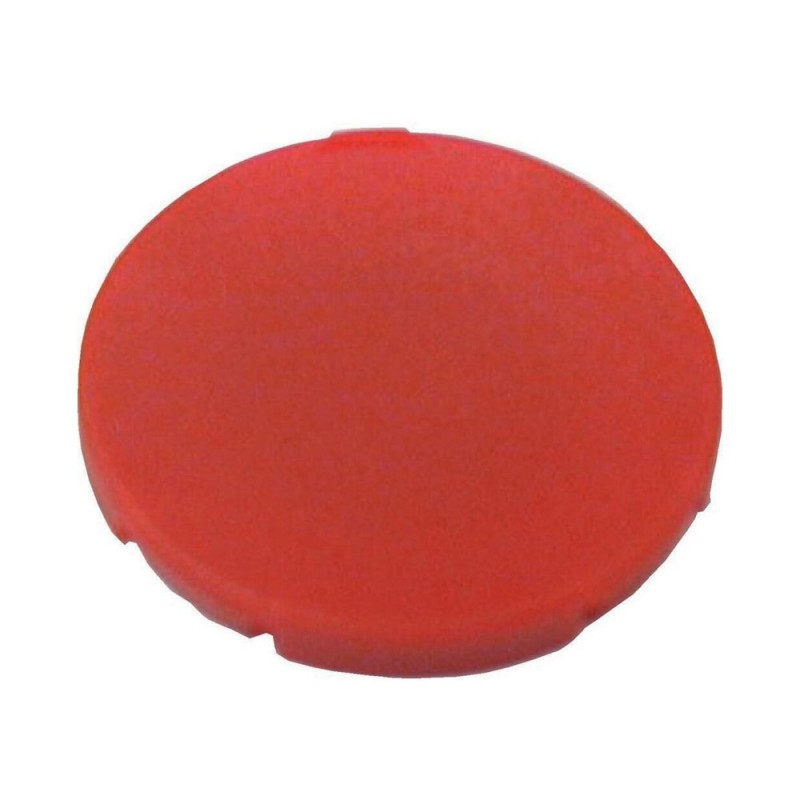

M22-XD-R 216423 Y7-216423 EATON ELECTRIC Tastenplatte, flach rot, blanko Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-XD-R 216423 Y7-216423 EATON ELECTRIC Tastenplatte, flach rot, blanko

M22-XD-R

216423

Y7-216423

EATON-MOELLER

10

Tastenplatte, flach rot, blanko

M22-XD-R

Eaton Moeller® series M22 Tastenplatte, flach rot, blank

Tasterplatte für Taster, Lieferprogramm: Zubehör, Zubehör: Allgemeines Zubehör, Zubehör: Taster, Einzelgerät, Beschreibung: 5 Zeichen: Buchstabenhöhe 5 mm, > 5 Zeichen: Buchstabenhöhe 3 mm, Für geschlossene Überlastrelais, Einbaudurchmesser: 22.3 mm, Ausführung: Bündig, Auswahl bis: Rohling, Verwendbar für: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M22-DZ-X, M30C-FD-X, M30C-FDR-X, Anschluss an SmartWire-DT: Nein

Mehr Infos


Niederspannungsschaltgeräte > Tastenplatte für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $15.67
Stückpreis: $1.57
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Tastenplatte
Katalognummer
216423
Produkt Länge/Tiefe
24 mm
Produkthöhe
3 mm
Produktbreite
24 mm
Produktgewicht
0.002 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
IEC 60947
EN 60947
UL 508
CSA Std. C22.2 No. 14
CSA
IEC/EN 60947
UL
UL Category Control No.: NKCR
CSA File No.: 012528
CSA Class No.: 3211-03
CE
UL File No.: E29184
CSA-C22.2 No. 14
EAN
4015082164232
Modellcode
M22-XD-R

Merkmale und Funktionen

Farbe
rot
Design
Taste flach
Aufschrifttyp
Leer
Form
Rundkopf
Form
Rundkopf

Allgemein

Öffnungsdurchmesser
22.3 mm
Geeignet für
Drucktaster
Typ
Flach
Benutzt mit
M22-DG-X
M22(S)-DR-X
M22(S)-D-X
M22-DZ-X
Typ
Flach
Benutzt mit
M22-DG-X
M22(S)-DR-X
M22(S)-D-X
M22-DZ-X

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 216423 Niederspannungsschaltgeräte (EC000621)
Merkmal Wert
Form (EF000051) rund
Bauform (EF000767) flach
Farbe (EF000007) rot
Wörtlicher Aufdruck (EF015918) ohne
Sprache des Aufdrucks (EF015922) sonstige
Aufdruck ISO-Symbole (EF006094) ohne
Aufdruck (EF000131) sonstige
Gravierbar (EF005877) Nein
Programmdurchmesser (EF001539) 22 mm
Breite (EF000008) 24 mm
Höhe (EF000040) 3 mm
Außendurchmesser (EF000015) 22.5 mm
Geeignet für Drucktaster (EF007244) Ja
Geeignet für Leuchtdrucktaste (EF007254) Nein
Geeignet für Leuchtmelder (EF007255) Nein
Geeignet für Pilz-Drucktaster (EF007257) Nein
Geeignet für Signalleuchte (EF007261) Nein
Geeignet für Wahlschalter (EF007263) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XD-R Y7-216423 216423 EN_289241.pdf 3 Mbytes M22-XD-R Y7-216423 216423 EN_289241.pdf
