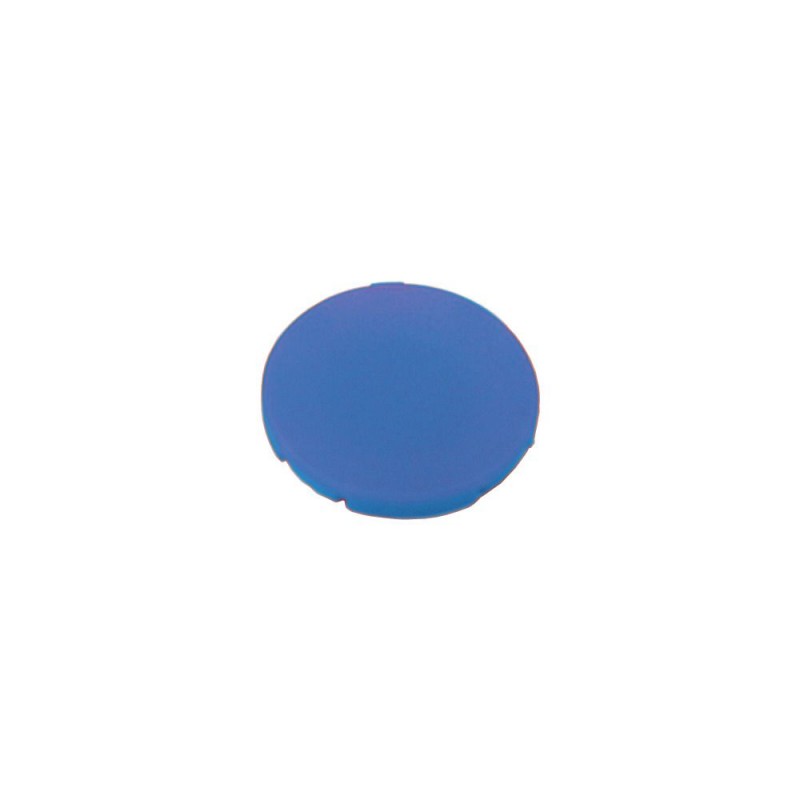

M22-XD-B 216426 Y7-216426 EATON ELECTRIC Tastenplatte, flach blau, blanko Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-XD-B 216426 Y7-216426 EATON ELECTRIC Tastenplatte, flach blau, blanko

M22-XD-B

216426

Y7-216426

EATON-MOELLER

10

Tastenplatte, flach blau, blanko

M22-XD-B

Eaton Moeller® series M22 Tastenplatte, flach blau, blank

Tasterplatte für Taster, Lieferprogramm: Zubehör, Einzelgerät, Beschreibung: 5 Zeichen: Buchstabenhöhe 5 mm, > 5 Zeichen: Buchstabenhöhe 3 mm, Ausführung: Bündig, Auswahl bis: Blanko, Verwendbar für: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Anschluss an SmartWire-DT: nein

Mehr Infos


Niederspannungsschaltgeräte > Tastenplatte für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $15.62
Stückpreis: $1.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Tastenplatte
Katalognummer
216426
Produkt Länge/Tiefe
24 mm
Produkthöhe
3 mm
Produktbreite
24 mm
Produktgewicht
0.002 kg
Zertifikat(e)
UL/CSA certification not required
EAN
4015082164263
Modellcode
M22-XD-B

Merkmale und Funktionen

Farbe
Blau
Design
Taste flach
Aufschrifttyp
Leer
Form
Rundkopf
Form
Rundkopf

Allgemein

Geeignet für
Drucktaster
Typ
Flache Platte
Benutzt mit
M22(S)-DR-X
M22(S)-D-X
M22-DG-X
Typ
Flache Platte
Benutzt mit
M22(S)-DR-X
M22(S)-D-X
M22-DG-X

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 216426 Niederspannungsschaltgeräte (EC000621)
Merkmal Wert
Form (EF000051) rund
Bauform (EF000767) flach
Farbe (EF000007) blau
Wörtlicher Aufdruck (EF015918) ohne
Sprache des Aufdrucks (EF015922) sonstige
Aufdruck ISO-Symbole (EF006094) ohne
Aufdruck (EF000131) sonstige
Gravierbar (EF005877) Nein
Programmdurchmesser (EF001539) 22 mm
Breite (EF000008) 24 mm
Höhe (EF000040) 3 mm
Außendurchmesser (EF000015) 22.5 mm
Geeignet für Drucktaster (EF007244) Ja
Geeignet für Leuchtdrucktaste (EF007254) Nein
Geeignet für Leuchtmelder (EF007255) Nein
Geeignet für Pilz-Drucktaster (EF007257) Nein
Geeignet für Signalleuchte (EF007261) Nein
Geeignet für Wahlschalter (EF007263) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XD-B Y7-216426 216426 EN_289241.pdf 3 Mbytes M22-XD-B Y7-216426 216426 EN_289241.pdf
