T5B-6-8347/V/SVB 091730 Y7-91730 EATON ELECTRIC Main switch, 11-pol, 63 A, Emergency-Stop function, 90 °, re.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T5B-6-8347/V/SVB 091730 Y7-91730 EATON ELECTRIC Main switch, 11-pol, 63 A, Emergency-Stop function, 90 °, re..

T5B-6-8347/V/SVB

091730

Y7-91730

EATON-MOELLER

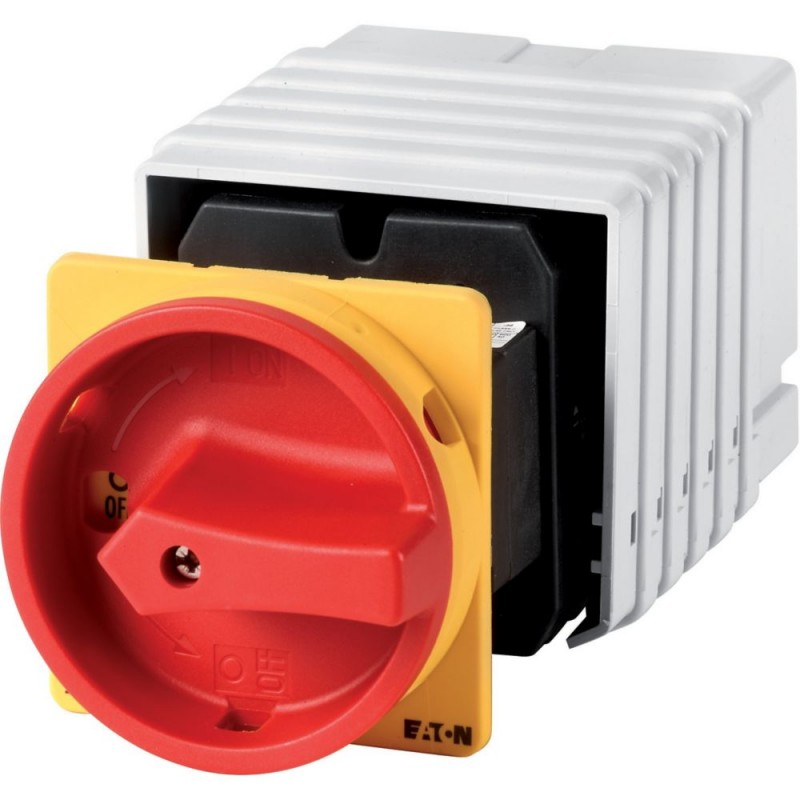

Main switch, 11-pol, 63 A, Emergency-Stop function, 90 °, rear mounting

Allgemeiner Schalter 11-polig 63 A 90° Bodenplattenmontage Griff

Eaton Moeller® series T5B Hauptschalter, T5B, 63 A, Zwischenbau, 6 Baueinheit(en), 11-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz

Hauptschalter, Lieferprogramm: Hauptschalter, Wartungsschalter, Reparaturschalter, Teilegruppennummer: T5B, Stopp-Funktion: Not-Aus-Funktion, Mit rotem Drehgriff und gelbem Sicherungsring, 11-polig, Schutzart: Front IP65, Ausführung: Montage hinten, Schaltwinkel: 90 °, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Nennstrom ohne Unterbrechung: Iu = 63 A, 6 Kontakteinheiten, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $382.06
Stückpreis: $382.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T5B Hauptschalter
Katalognummer
091730
Produkt Länge/Tiefe
221 mm
Produkthöhe
88 mm
Produktbreite
88 mm
Produktgewicht
1.065 kg
Zertifikat(e)
IEC/EN 60204
IEC/EN 60947-3
UL File No.: E36332
CE
CSA File No.: 012528
CSA-C22.2 No. 94
UL 60947-4-1
VDE 0660
CSA
CSA Class No.: 3211-05
UL
UL Category Control No.: NLRV
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080917304
Modellcode
T5B-6-8347/V/SVB

Merkmale und Funktionen

Merkmale
Ausführung als Hauptschalter
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Ausstattung:
Rotem Drehgriff und gelbem Sperrkragen
Funktionen
Verriegelbar
NOT-AUS-Funktion
Anzahl der Pole
Elfpolig

Allgemein

Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
500.000 Schaltvorgänge
Montageart
Rückseitenmontage
Einbaulage
beliebig
Anzahl Baueinheiten
6
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Hauptschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Zwischeneinbau
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)
Bodenmontage
Schaltwinkel
90 °

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
1 x (1 - 25) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x (2,5 - 35) mm², ein- oder mehrdrähtig
2 x (1,5 - 10) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (2,5 - 16) mm², ein- oder mehrdrähtig
12 - 4 AWG, ein- oder feindrähtig mit Aderendhülse
Schr-Grö
M6, Anschlussschraube
Anzugsdrehmoment
35,4 lb-in, Schraubklemmen
4 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
520 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
600 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
480 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
340 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
51 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
41 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
17 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
63 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
23.8 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
63 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
25 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
25 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3,220/230 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 380/400 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
57.2 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
29.4 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
22 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
22 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
37 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
22 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
2 kA
Bemessungskurzzeitstromfestigkeit (Icw)
1,3 kA
1,3 kA, Kontakte, 1 Sekunde
Bem.kurzschl.strom (hoher Fehlerstr.)
10 kA, SCCR (UL/CSA)
100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
80 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
6
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
63 A, Bemessungsdauerstrom max. (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
800 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
3 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
7.5 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
10 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
40 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
40 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Rot
Stellgliedtyp
Türkupplungsdrehantrieb

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 091730 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 63 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 22 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1.3 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 30 kW
Schaltleistung bei 400 V (EF009166) 30 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 2 kA
Polzahl (EF001391) 11
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) rot
Ausführung des Betätigungselements (EF006976) Türkupplungsdrehantrieb
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 88 mm
Höhe (EF000040) 88 mm
Tiefe (EF000049) 221 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T5B-6-8347/V/SVB Y7-91730 091730 EN_096876.pdf 1 Mbytes T5B-6-8347/V/SVB Y7-91730 091730 EN_096876.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
