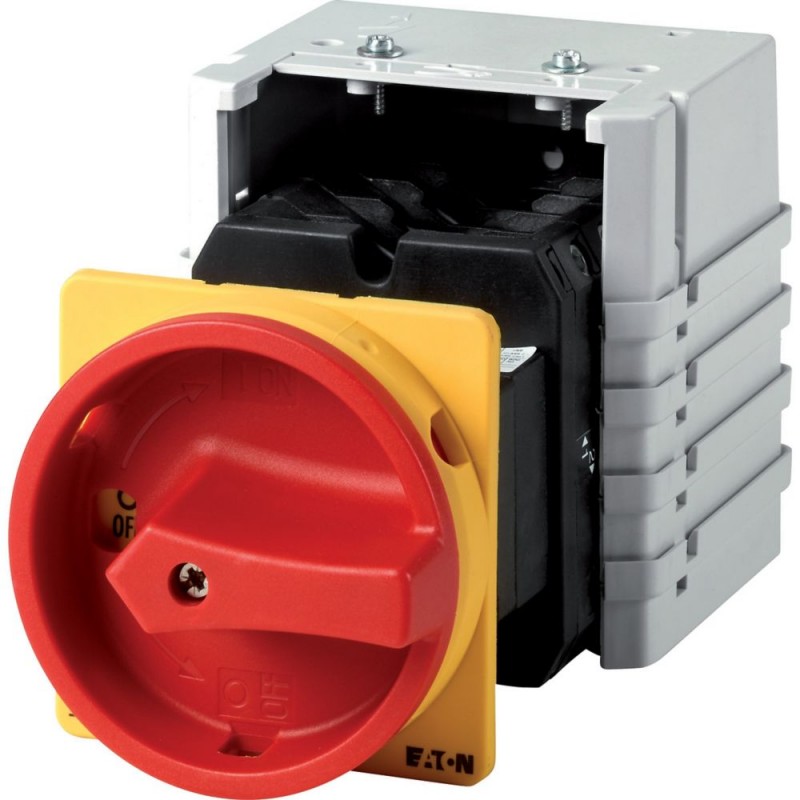

T5B-5-8346/V/SVB 091875 EATON ELECTRIC Main switch, 10-pole, 63 A, Emergency-Stop function, 90 °, rear mount..

T5B-5-8346/V/SVB

091875

Y7-91875

EATON-MOELLER

Main switch, 10-pole, 63 A, Emergency-Stop function, 90 °, rear mounting

Allgemein Schalter 10-polig 63 A 90° Bodenplatte Griff

Eaton Moeller® series T5B Hauptschalter, T5B, 63 A, Zwischenbau, 5 Baueinheit(en), 10-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $361.50
Stückpreis: $361.50

Menge Preis
1+$361.50
2+$361.50
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T5B Hauptschalter
Katalognummer
091875
Produkt Länge/Tiefe
204 mm
Produkthöhe
88 mm
Produktbreite
88 mm
Produktgewicht
0.93 kg
Zertifikat(e)
CE
CSA
UL File No.: E36332
VDE 0660
CSA-C22.2 No. 94
CSA File No.: 012528
UL 60947-4-1
UL Category Control No.: NLRV
IEC/EN 60947
IEC/EN 60947-3
CSA-C22.2 No. 60947-4-1-14
CSA Class No.: 3211-05
IEC/EN 60204
UL
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080918752
Modellcode
T5B-5-8346/V/SVB

Merkmale und Funktionen

Merkmale
Ausführung als Hauptschalter
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Ausstattung:
Rotem Drehgriff und gelbem Sperrkragen
Funktionen
Verriegelbar
NOT-AUS-Funktion
Anzahl der Pole
10

Allgemein

Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
500.000 Schaltvorgänge
Montageart
Rückseitenmontage
Einbaulage
beliebig
Anzahl Baueinheiten
5
Betriebsfrequenz
1200 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Hauptschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, mechanisch, Gemäß IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Zwischeneinbau
Bodenmontage
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)
Schaltwinkel
90 °

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
12 - 4 AWG, ein- oder feindrähtig mit Aderendhülse
1 x (1 - 25) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (1,5 - 10) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x (2,5 - 35) mm², ein- oder mehrdrähtig
2 x (2,5 - 16) mm², ein- oder mehrdrähtig
Schr-Grö
M6, Anschlussschraube
Anzugsdrehmoment
35,4 lb-in, Schraubklemmen
4 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
520 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
600 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
480 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
340 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
51 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
41 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
17 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
63 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
23.8 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
63 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
25 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
25 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3,220/230 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 380/400 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
57.2 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
29.4 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
22 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
22 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
37 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
22 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
2 kA
Bemessungskurzzeitstromfestigkeit (Icw)
1,3 kA, Kontakte, 1 Sekunde
1,3 kA
Bem.kurzschl.strom (hoher Fehlerstr.)
10 kA, SCCR (UL/CSA)
100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
80 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
6
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
63 A, Bemessungsdauerstrom max. (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
800 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
3 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
7.5 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
10 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
40 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
40 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Rot
Stellgliedtyp
Türkupplungsdrehantrieb

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
