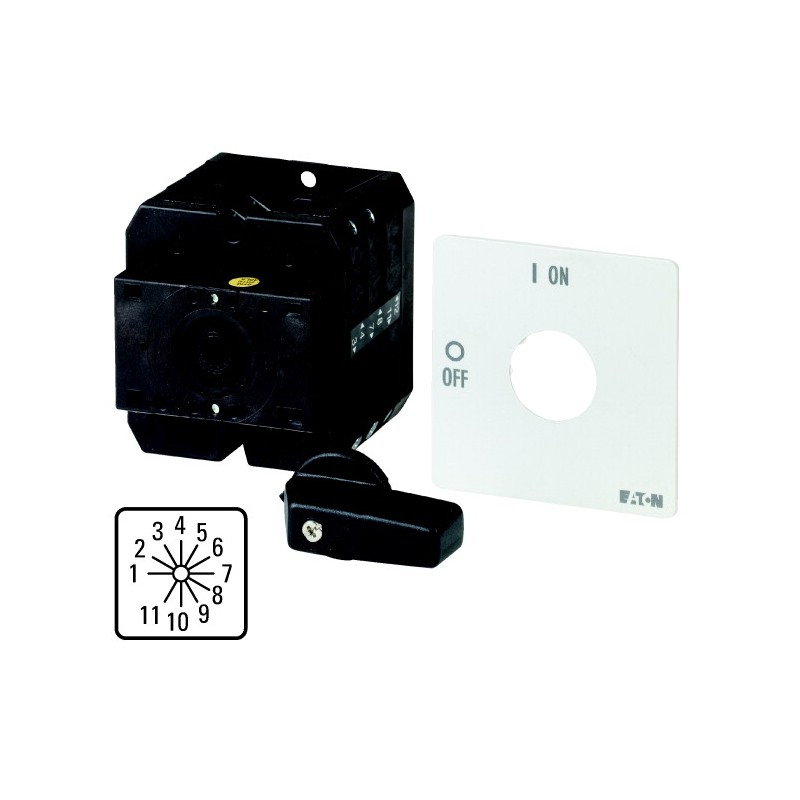

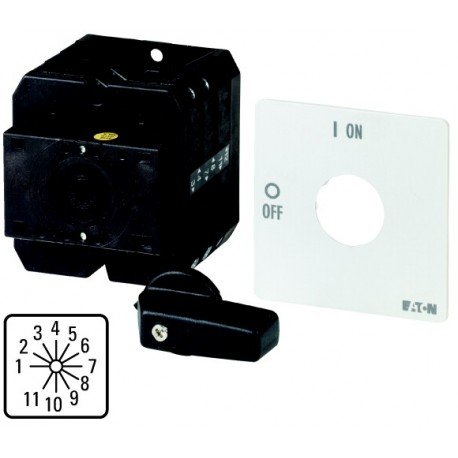

T5-6-15252/X 094878 Y7-94878 EATON ELECTRIC Step switch, 1p, Ie 80A, 1-11, 30°, maintained, replacement swit.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T5-6-15252/X 094878 Y7-94878 EATON ELECTRIC Step switch, 1p, Ie 80A, 1-11, 30°, maintained, replacement swit..

T5-6-15252/X

094878

Y7-94878

EATON-MOELLER

Step switch, 1p, Ie=80A, 1-11, 30°, maintained, replacement switch

Stufenschalter 1-polig 80 A Anzeigeplatte: 1-11 30°

T5, 100 A, Zwischenbau, Basisschalter, 6 Baueinheit(en), Kontakte: 11, 30 °, Abwicklungs Nr. 15252

Stufenschalter, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3, Teilegruppenreferenz: T5, Kontakte: 11, Bauform: rückseitig, Basisschalter, Schaltwinkel: 30 °, 6 Kontakteinheit(en), Bemessungsdauerstrom: Iu= 100 A

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $494.38
Stückpreis: $494.38
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


T5, 100 A, Zwischenbau, Basisschalter, 6 Baueinheit(en), Kontakte: 11, 30 °, Abwicklungs Nr. 15252
Stufenschalter, Sortiment: Steuerschalter, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3, Typkenner: T5, Kontakte: 11, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 30 °, 6 Baueinheit(en), Bemessungsdauerstrom: Iu= 100 A

Lieferprogramm

Sortiment
Steuerschalter
Typkenner
T5
Kontakte
11
Bauform
Zwischenbau
Basisschalter
Schaltwinkel
30 °
Abwicklungsnummer
15252
Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]
400 V [P]
55 kW
Bemessungsdauerstrom [Iu]
100 A
Hinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
Anzahl Baueinheiten
6 Baueinheit(en)

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, IEC/EN 60204
Lasttrennschalter nach IEC/EN 60947-3
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
-25 - +40 °C
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Schockfestigkeit
15 g
Einbaulage
Nach Bedarf
Strombahnen
elektrische KenngrößenBemessungsbetriebsspannung [Ue]
690 V AC
elektrische KenngrößenBemessungsdauerstrom [Iu]
100 A
elektrische KenngrößenHinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 25 % ED
2 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 40 % ED
1.6 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 60 % ED
1.3 x Ie
KurzschlussfestigkeitSchmelzsicherung
100 A gG/gL
Bemessungskurzzeitstromfestigkeit (1-s-Strom) [Icw]
1700 Aeff
Hinweis zur Bemessungskurzzeitstromfestigkeit Icw
1-Sekunden-Strom
Bedingter Kurzschlussstrom [Iq]
2 kA
Schaltvermögen
Bemessungseinschaltvermögen cos ϕ nach IEC 60947-3
950 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3230 V
760 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3400/415 V
740 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3500 V
590 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3690 V
420 A
Sichere Trennung nach EN 61140zwischen den Kontakten
440 V AC
Sichere Trennung nach EN 61140Stromwärmeverlust pro Strombahn bei Ie
7.5 W
Sichere Trennung nach EN 61140Stromwärmeverlust pro Hilfsstrombahn bei Ie(AC-15/230 V)
7.5 W
Lebensdauer, mechanisch [Schaltspiele]
> 0.5 x 106
maximale Schalthäufigkeit [Schaltspiele/h]
1200
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]220 V 230 V [P]
22 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]230 V Stern-Dreieck [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]400 V 415 V [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]400 V Stern-Dreieck [P]
45 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]500 V [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]500 V Stern-Dreieck [P]
45 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]690 V [P]
15 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]690 V Stern-Dreieck [P]
22 kW
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter230 V [Ie]
71 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter230 V Stern-Dreieck [Ie]
100 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter400V 415 V [Ie]
55 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter400 V Stern-Dreieck [Ie]
95.3 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter500 V [Ie]
44 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter500 V Stern-Dreieck [Ie]
76.2 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter690 V [Ie]
17 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter690 V Stern-Dreieck [Ie]
29.4 A
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]230 V [P]
30 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]500 V [P]
37 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]690 V [P]
30 kW
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter230 V [Ie]
100 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter400 V 415 V [Ie]
100 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter500 V [Ie]
55 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter690 V [Ie]
32 A
GleichspannungDC-1, Lastschalter L/R = 1 msBemessungsbetriebsstrom [Ie]
80 A
GleichspannungDC-1, Lastschalter L/R = 1 msSpannung pro in Reihe geschalteten Kontakt
60 V
Fehlschaltungssicherheit bei 24 V DC, 10 mA [Fehlerhäufigkeit]
< 10-5, < 1 Ausfall auf 100000 Schaltungen HF
Anschlussquerschnitte
ein- oder mehrdrähtig
1 x (2,5 - 35)
2 x (2,5 - 16) mm2
feindrähtig mit Aderendhülse nach DIN 46228
1 x (1 - 25)
2 x (1.5 - 10) mm2
Anschlussschraube
M6
Anzugsdrehmoment Anschlussschraube
4 Nm
Sicherheitstechnische Kenngrößen
Hinweise
B10dWerte nach EN ISO 13849-1, Tabelle C1
Approbierte Leistungsdaten
AnschlussquerschnitteAnschlussschraube
M6

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
100 A
Verlustleistung pro Pol, stromabhängig [Pvid]
7.5 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 6.0

Niederspannungsschaltgeräte (EG000017) / Steuerschalter (EC002611)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Steuerschalter ([email protected] [ACN998008])
Ausführung des Schalters
Stufenschalter
Polzahl
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsdauerstrom Iu
100 A
Anzahl der Schaltstellungen
11
Mit Nullstellung
ja
Mit Rückzug in Nullstellung
nein
Gerätebauart
Einbaugerät
Breite in Teilungseinheiten
0
Geeignet für Bodenbefestigung
nein
Geeignet für Frontbefestigung
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
nein
Komplettgerät im Gehäuse
nein
Ausführung des Betätigungselements
sonstige
Frontschildgröße
sonstige
Schutzart (IP), frontseitig
sonstige

ETIM for 094878 Niederspannungsschaltgeräte (EC002611)
Merkmal Wert
Ausführung des Schalters (EF003496) Stufenschalter
Polzahl (EF001391) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsdauerstrom Iu (EF001389) 100 A
Anzahl der Schaltstellungen (EF000231) 11
Mit Nullstellung (EF001416) Ja
Mit Rückzug in Nullstellung (EF002428) Nein
Gerätebauart (EF008240) Einbaugerät
Breite in Teilungseinheiten (EF002950) 0
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Nein
Ausführung des Betätigungselements (EF006976) Knebel
Frontschildgröße (EF007176) 88x88 mm
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 12
