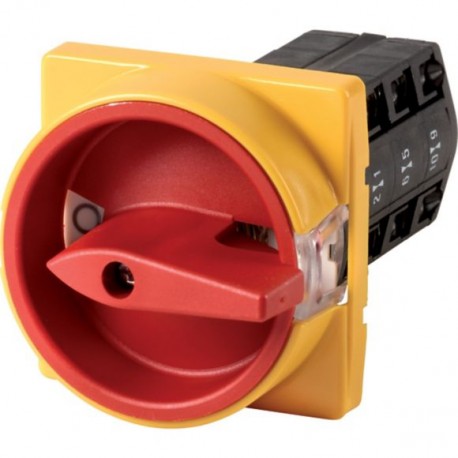

EATON - MOELLER TM-3-8326/E/SVB 045498 Y7-45498 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TM-3-8326/E/SVB 045498 Y7-45498 EATON ELECTRIC Hilfsstromtrennschalter, NOT-AUS-Funktion, Kontakte: 6, 10 A,..

Artikel-Nr.: TM-3-8326/E/SVB

Code: 045498

Katalog-Zahl: Y7-45498

Hersteller: EATON - MOELLER

Beschreibung:

Hilfsstromtrennschalter, NOT-AUS-Funktion, Kontakte: 6, 10 A, 90 °, Einbau, bis 250 V AC pro Kontakt
Steuerschalter. 6 Pole. 10 A. Blende 0-1. 90 °. Versammlung
Eaton Moeller® series TM Hilfsstromtrennschalter, TM, 10 A, Einbau, 3 Baueinheit(en), Kontakte: 6, 90 °, bis 250 V AC pro Kontakt, Abwicklungsnummer 8326
Steuerstromkreistrenner, Lieferprogramm: Steuerschalter, Teilegruppennummer: TM, Stopp-Funktion: Not-Aus-Funktion, Mit rotem Drehgriff und gelbem Sicherungsring, Hinweise: bis zu 250 V AC pro Kontakt, Kontakte: 6, Verriegelungsmöglichkeit: in der Stellung 0 (Aus) arretierbar, Schutzart: Front IP65, Ausführung: Unterputzmontage, Schaltwinkel: 90 °, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 3 Kontakteinheiten, Normen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsschalter nach IEC/EN 60947-5-1

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • EATON - MOELLER > Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 77,65 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series TM Zubehör Hilfsstromtrennschalter
Katalognummer
045498
Produkt Länge/Tiefe
101 mm
Produkthöhe
48 mm
Produktbreite
30 mm
Produktgewicht
0.068 kg
Zertifikat(e)
Certified by UL for use in Canada
CSA
UL Category Control No.: NLRV
UL 508
CE
CSA-C22.2 No. 94
VDE 0660
CSA-C22.2 No. 14-05
IEC/EN 60947-3
UL
UL File No.: E36332
IEC/EN 60947-5-1
UL report applies to both US and Canada
IEC/EN 60947
Kataloghinweise
bis 250 V AC pro Kontakt
EAN
4015080454984
Modellcode
TM-3-8326/E/SVB

Merkmale und Funktionen

Merkmale
Ausführung als NOT-AUS-Installation
Ausstattung:
Rotem Drehgriff und gelbem Sperrkragen
Funktionen
NOT-AUS-Funktion
Verriegelbar
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Pole
6-polig

Allgemein

Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Anzahl Baueinheiten
3
Betriebsfrequenz
1200 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet für
Frontbefestigung 4-Loch
Schaltwinkel
90 °
Typ
Regelkreisschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
1 x 1,0 mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x 1,5 mm², feindrähtig
1 x 1,5 mm², ein- oder mehrdrähtig
2 x 1,5 mm², ein- oder mehrdrähtig
1 x 1,5 mm², feindrähtig
2 x 1,0 mm², feindrähtig mit Aderendhülse nach DIN 46228
14 AWG, ein- oder feindrähtig mit Aderendhülse
Schr-Grö
M2,5, Anschlussschraube
Anzugsdrehmoment
3,5 lb-in, Schraubklemmen
0.4 Nm, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsstrom (le) bei AC-21, 440 V
10 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
3 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
500 V
Bemessungsdauerstrom (Iu)
10 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzzeitstromfestigkeit (Icw)
0 kA
Bemessungsdaten Kurzschlussschutz
10 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
10 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A300 (UL/CSA)

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.33 HP
Zugeor. Motorleist. b. 115/120V, 60Hz, 3-phasig
0.75 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
0.75 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
1 HP
Zugeordn. Motorleistg b. 277V, 60Hz, 1phas
0.75 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Rot
Stellgliedtyp
Türkupplungsdrehantrieb

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.15 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 045498 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertNein
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertNein
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertJa
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert690 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert10 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert0 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert0 kW
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert0 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert3 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert0 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert0 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert6
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertrot
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertTürkupplungsdrehantrieb
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameMit vormontierter Verkabelung (EF016444)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert12
MerkmalsnameBreite (EF000008)
Merkmalswert30 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert48 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert101 mm
