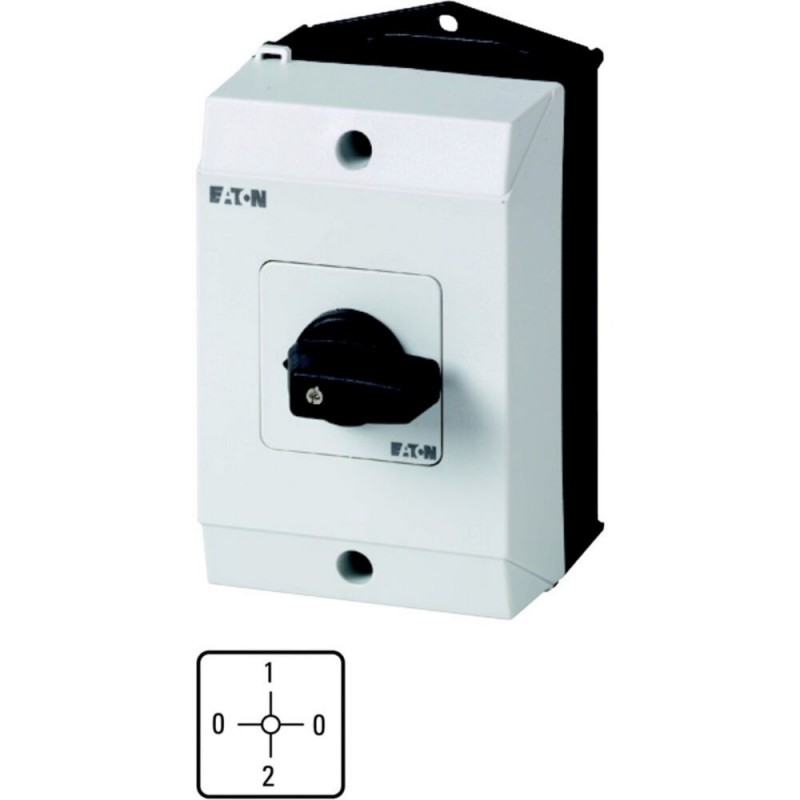

T0-3-8030/I1 207121 Y7-207121 EATON ELECTRIC Spannungs-Strommesserschalter, Kontakte: 6, 20 A, 2 Wandler, Fr.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-3-8030/I1 207121 Y7-207121 EATON ELECTRIC Spannungs-Strommesserschalter, Kontakte: 6, 20 A, 2 Wandler, Fr..

T0-3-8030/I1

207121

Y7-207121

EATON-MOELLER

Spannungs-Strommesserschalter, Kontakte: 6, 20 A, 2 Wandler, Frontschild: 0-1-0-2, 90 °, rastend, Aufbau

T0-3-8030/I1

Eaton Moeller® series T0 Spannungs-Strommesserschalter, T0, 20 A, Aufbau, 3 Baueinheit(en), Kontakte: 6, 90 °, rastend, mit 0-Stellung, 0-1-0-2, Abwicklungsnummer 8030

Nockenschalter nach IEC/EN60947, Größe T0, im Aufputzgehäuse, Frontplatte ca. 48X48, Schutzart IP65, mit schwarzem Daumengriff, Bemessungsdauerstrom Iu 20A, Bemessungsbetriebsspannung Ue 690V, lieferbares Zubehör gemäß Katalogangabe Nockenschalter T. Allgemeine Ausführungen: Isolationsmaterial Anbaugehäuse, Unterputzmontage, Mittelmontage, Rückwandmontage, IVS-Serviceverteilermontage.

Mehr Infos


Niederspannungsschaltgeräte > Voltmeterumschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $112.01
Stückpreis: $112.01
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Spannungs-Strommesserschalter
Katalognummer
207121
Produkt Länge/Tiefe
137 mm
Produkthöhe
122 mm
Produktbreite
80 mm
Produktgewicht
0.288 kg
Zertifikat(e)
IEC 60947
EN 60204
EN 60947
VDE
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
IEC/EN 60947
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082071219
Modellcode
T0-3-8030/I1

Merkmale und Funktionen

Ausstattung:
0 (Aus) Position
Schwarzer Knebelgriff und Frontplatte
Kontrolleinheit
Funktionen
Messung zwischen Phase und N-Nullleiter möglich
Messung zwischen den Phasen möglich
Beschriftung
0-1-0-2
Anzahl der Pole
3
Schaltfunktionstyp
2 Wandler

Allgemein

Zubehör
Schwarzer Knebelgriff und Frontplatte
Schutzart
IP65
NEMA 2
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Montageart
Fläche
Aufbau
Einbaulage
beliebig
Anzahl Baueinheiten
3
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Schaltwinkel
90 °
Typ
Spannungs-Strommesserschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
1 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (ein-/mehrdrähtig)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Schr-Grö
M3,5, Anschlussschraube
Anzugsdrehmoment
1 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsstrom (Ie)
15,6 A bei AC-3, 500 V Stern-Dreieck
8,5 A bei AC-3, 690 V Stern-Dreieck
20 A bei AC-3, 400 V Stern-Dreieck
20 A bei AC-3, 230 V Stern-Dreieck
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
20 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
320 A, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A
Spannung je Kontaktpaar in Serie
60 V

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
6

Betätigungselement

Stellgliedfunktion
Rastend
Mit 0-(Aus)-Position

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 207121 Niederspannungsschaltgeräte (EC000911)
Merkmal Wert
Messung zwischen den Phasen möglich (EF001145) Ja
Messung zwischen Phase und Nullleiter möglich (EF001144) Ja
Mit Nullstellung (EF001416) Ja
Gerätebauart (EF008240) Aufbau
Geeignet für Reiheneinbau (EF001126) Nein
Mit Bedienelement (EF001538) Ja
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 2
