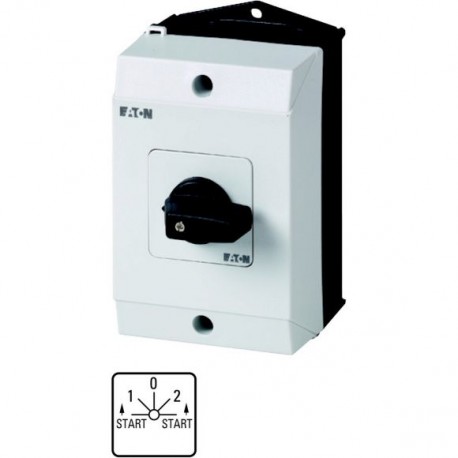

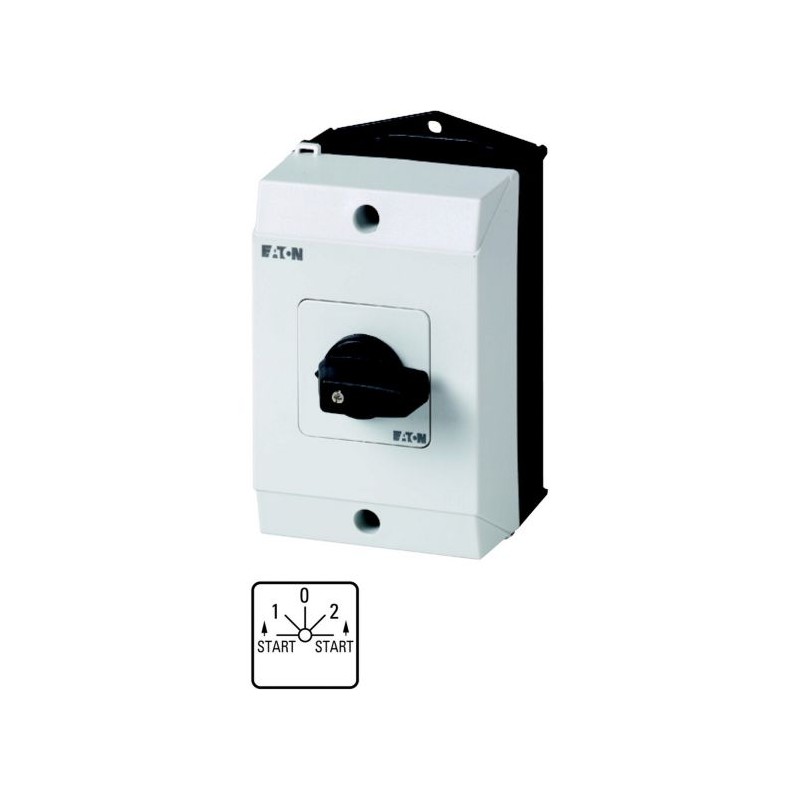

T0-2-8177/I1 207101 Y7-207101 EATON ELECTRIC Tastschalter, Kontakte: 4, Tastfunktion in Stellung START, 20 A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-2-8177/I1 207101 Y7-207101 EATON ELECTRIC Tastschalter, Kontakte: 4, Tastfunktion in Stellung START, 20 A..

T0-2-8177/I1

207101

Y7-207101

EATON-MOELLER

Tastschalter, Kontakte: 4, Tastfunktion in Stellung START, 20 A, Frontschild: START>1-0-2

T0-2-8177/I1

Eaton Moeller® series T0 Tastschalter, T0, 20 A, Aufbau, 2 Baueinheit(en), Kontakte: 4, Tastfunktion in Stellung START, 45°, tastend/rastend, START>1-0-2

Federrücklaufschalter, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3, Teilegruppenreferenz: T0, mit schwarzem Daumengriff und Frontplatte, Kontakte: 4, Federrückstellung: Federrückstellung in START-Stellung, Schutzart: IP65, Bauform: Aufputzmontage, Schaltwinkel: 45°, Schaltleistung: tastend/rastend, Mit 0 (Aus) Stellung, mit beidseitiger Federrückstellung, 2 Kontakteinheit(en), Bemessungsdauerstrom: Iu= 20 A, Frontplatte: START>1-0-2

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $84.19
Stückpreis: $84.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Tastschalter
Katalognummer
207101
Produkt Länge/Tiefe
137 mm
Produkthöhe
102 mm
Produktbreite
80 mm
Produktgewicht
0.264 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
IEC/EN 60947-3
IEC/EN 60204
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082071011
Modellcode
T0-2-8177/I1

Merkmale und Funktionen

Merkmale
Komplettgerät im Gehäuse
Ausstattung:
Schwarzer Knebelgriff und Frontplatte
0 (Aus) Position
Beschriftung
" START>1-0-2
Anzahl der Pole
2-polig

Allgemein

Schutzart
IP65
Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Montageart
Aufbau
Einbaulage
beliebig
Anzahl Baueinheiten
2
Betriebsfrequenz
1200 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, mechanisch, Gemäß IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Bodenmontage
Schaltwinkel
45 °
Typ
Tatschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
1 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (ein-/mehrdrähtig)
2 x (1 - 2.5) mm²
1 x (1 - 2.5) mm²
Schr-Grö
M3,5, Anschlussschraube
Anzugsdrehmoment
1 Nm, Schraubklemmen
8,8 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 230 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 400 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
15.6 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
8.5 A
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsdauerstrom (Iu)
20 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
320 A, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A
Spannung je Kontaktpaar in Serie
60 V

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
4

Betätigungselement

Stellgliedfunktion
Mit 0-(Aus)-Position
Rastend/tastend
Federrückstellung aus beiden Richtungen
Tastfunktion in Stellung START
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
5

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 207101 Niederspannungsschaltgeräte (EC002611)
Merkmal Wert
Ausführung des Schalters (EF003496) Ein-/Ausschalter
Polzahl (EF001391) 2
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Anzahl der Schaltstellungen (EF000231) 5
Mit Nullstellung (EF001416) Ja
Mit Rückzug in Nullstellung (EF002428) Nein
Gerätebauart (EF008240) Aufbaugerät
Breite in Teilungseinheiten (EF002950) 0
Geeignet für Bodenbefestigung (EF007243) Ja
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Ja
Ausführung des Betätigungselements (EF006976) Knebel
Frontschildgröße (EF007176) 48x48 mm
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-2-8177/I1 Y7-207101 207101 ES_222573.pdf 2 Mbytes T0-2-8177/I1 Y7-207101 207101 ES_222573.pdf
