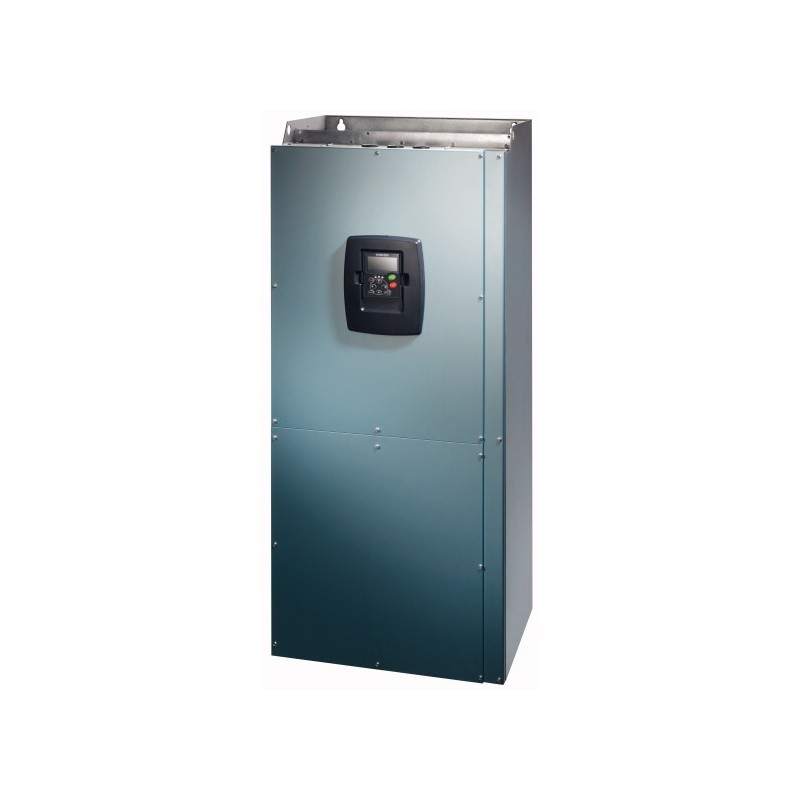

SVX150A1-5A4B2 180569 EATON ELECTRIC Frequenzumrichter
SVX150A1-5A4B2
180569
EATON-MOELLER
Frequenzumrichter
SVX FreqD 132kW 690V IP21 m/Br m/Beschichtung
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Eaton Frequenzumrichter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Frequenzumrichter
Lieferprogramm
Sortiment
Frequenzumrichter
Typkenner
SVX
Bemessungsbetriebsspannung [Ue]
600 V AC, 3-phasig
690 V AC, 3-phasig
690 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
600 V AC, 3-phasig
690 V AC, 3-phasig
690 V AC, 3-phasig
Netzspannung (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Bemessungsbetriebsstrom [Ie]
bei 150 % Überlast [Ie]
144 A
bei 110 % Überlast [Ie]
170 A
Zugeordnete Motorleistung
Hinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
Hinweis
Überlastzyklus für 60 s alle 600 s
Hinweis
bei 690 V, 50 Hz
150 % Überlast [P]
132 kW
110 % Überlast [P]
160 kW
150 % Überlast [IM]
134 A
110 % Überlast [IM]
162 A
Hinweis
bei 690 V, 60 Hz
150 % Überlast [P]
150 HP
110 % Überlast [P]
200 HP
150 % Überlast [IM]
125 A
110 % Überlast [IM]
167 A
Schutzart
IP21
Feldbusanschaltung (optional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Ausstattung
Funkentstörfilter
Brems-Chopper
OLED-Anzeige
zusätzlicher Platinenschutz
Brems-Chopper
OLED-Anzeige
zusätzlicher Platinenschutz
Baugröße
FR9
Anbindung an SmartWire-DT
nein
Technische Daten
Allgemeines
Normen und Bestimmungen
Allgemeine Anforderungen: IEC/EN 61800-2
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5-1
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Zertifizierungen
CE, UL, cUL, RCM
Approbationen
DNV
Fertigungsqualität
RoHS, ISO 9001
Klimafestigkeit [ρw]
< 95 % relative Feuchtigkeit, keine Kondensation, keine Korrosion, kein Tropfwasser %
Luftqualität
3C2, 3S2
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+50 °C
UmgebungstemperaturBetrieb (110 % Überlast) [ϑ]
-10 - +40 °C
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
FunkstörgradFunkstörklasse (EMV)
C2, C3; abhängig von der Motorleitungslänge, der Anschlussleistung und der Umgebung. Gegebenenfalls sind externe Funkentstörfilter (Option) erforderlich.
FunkstörgradUmgebung (EMV)
1. und 2. Umgebung nach EN 61800-3
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 3000 m m
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 3000 m m
Schutzart
IP21
Berührungsschutz
BGV A3 (VBG4, finger- und handrückensicher)
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
600 V AC, 3-phasig
690 V AC, 3-phasig
690 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
EinspeisungNetzform
Wechselstromnetze mit geerdetem Mittelpunkt
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
45 - 66 (± 0 %) Hz
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis und IGBT-Wechselrichter
LeistungsteilAusgangsspannung bei Ue[U2]
600 V AC, 3-phasig
690 V AC, 3-phasig
690 V AC, 3-phasig
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 320) Hz
LeistungsteilSchaltfrequenz [fPWM]
1,5
einstellbar 1 - 6 kHz
einstellbar 1 - 6 kHz
LeistungsteilBetriebsmodus
U/f-Steuerung
sensorlose Vektorregelung (SLV)
sensorlose Vektorregelung (SLV)
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
144 A
LeistungsteilBemessungsbetriebsstrombei 110 % Überlast [Ie]
170 A
LeistungsteilAusstattung
Funkentstörfilter
Brems-Chopper
OLED-Anzeige
zusätzlicher Platinenschutz
Brems-Chopper
OLED-Anzeige
zusätzlicher Platinenschutz
LeistungsteilBaugröße
FR9
MotorabgangHinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
MotorabgangHinweis
Überlastzyklus für 60 s alle 600 s
MotorabgangHinweis
bei 690 V, 50 Hz
Motorabgang150 % Überlast [P]
132 kW
Motorabgang110 % Überlast [P]
160 kW
MotorabgangHinweis
bei 690 V, 60 Hz
Motorabgang150 % Überlast [P]
150 HP
Motorabgang110 % Überlast [P]
200 HP
Steuerteil
externe Steuerspannung [Uc]
24 V DC (max. 250 mA) V
Sollwertspannung [Us]
10 V DC (max. 10 mA) V
Analogeingänge
2, parametrierbar, 0 - 10 V DC, 0/4 - 20 mA
Analogausgänge
1, parametrierbar, 0/4 - 20 mA
Digitaleingänge
6, parametrierbar, max. 30 V DC
Digitalausgänge
1, parametrierbar, 48 V DC/50 mA
Relaisausgänge
2, parametrierbar, Schließer, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Zugeordnete Schalt- und Schutzorgane
NetzanschlussNetzdrossel150 % Überlast (CT/IH, bei 50 °C)
DX-LN3-200
MotorabgangMotordrossel150 % Überlast (CT/IH, bei 50 °C)
DX-LM3-150
MotorabgangMotordrossel110 % Überlast (VT/IL, bei 40 °C)
DX-LM3-180
MotorabgangSinusfilter150 % Überlast (CT/IH, bei 50 °C)
SIN-0185-6-0-P
MotorabgangSinusfilter110 % Überlast (VT/IL, bei 40 °C)
SIN-0185-6-0-P
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
245 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
3300 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Approbationen
Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 690 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP21
Abmessungen
| Merkmal | Wert |
|---|---|
| Netzspannung (EF006780) | 525 V |
| Netzfrequenz (EF006783) | 50/60 Hz |
| Eingangsphasenzahl (EF007117) | |
| Ausgangsphasenzahl (EF006998) | |
| Max. Ausgangsfrequenz (EF007350) | 320 Hz |
| Max. Ausgangsspannung (EF009560) | None V |
| Nennausgangsstrom I2N (EF009561) | None A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) | None kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) | None kW |
| Leistungsaufnahme (EF000346) | None W |
| Relative symmetrische Netzfrequenztoleranz (EF007454) | None % |
| Relative symmetrische Netzspannungstoleranz (EF007453) | None % |
| Anzahl der analogen Ausgänge (EF001995) | 1 |
| Anzahl der analogen Eingänge (EF001994) | |
| Anzahl der digitalen Ausgänge (EF001993) | |
| Anzahl der digitalen Eingänge (EF001992) | |
| Mit Bedienelement (EF001538) | false |
| Einsatz im Industriebereich zulässig (EF007294) | false |
| Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) | false |
| Unterstützt Protokoll für TCP/IP (EF003050) | false |
| Unterstützt Protokoll für PROFIBUS (EF003052) | false |
| Unterstützt Protokoll für CAN (EF003053) | false |
| Unterstützt Protokoll für INTERBUS (EF003054) | false |
| Unterstützt Protokoll für ASI (EF003051) | false |
| Unterstützt Protokoll für KNX (EF003055) | false |
| Unterstützt Protokoll für Modbus (EF003057) | false |
| Unterstützt Protokoll für Data-Highway (EF003058) | false |
| Unterstützt Protokoll für DeviceNet (EF003059) | false |
| Unterstützt Protokoll für SUCONET (EF003060) | false |
| Unterstützt Protokoll für LON (EF003017) | false |
| Unterstützt Protokoll für PROFINET IO (EF007525) | false |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | false |
| Unterstützt Protokoll für SERCOS (EF006657) | false |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | false |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | false |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | false |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | false |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | false |
| Unterstützt Protokoll für PROFIsafe (EF007526) | false |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | false |
| Unterstützt Protokoll für BACnet (EF011944) | false |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | false |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | |
| Anzahl der Schnittstellen PROFINET (EF006932) | |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | |
| Anzahl der HW-Schnittstellen USB (EF003025) | |
| Anzahl der HW-Schnittstellen parallel (EF003026) | |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | |
| Mit optischer Schnittstelle (EF003028) | false |
| Mit PC-Anschluss (EF006107) | false |
| Bremschopper integriert (EF007293) | false |
| 4-Quadrantenbetrieb möglich (EF006803) | false |
| Art des Umrichters (EF006978) | Other |
| Schutzart (IP) (EF005474) | IP21 |
| Schutzart (NEMA) (EF011959) | Other |
| Höhe (EF000040) | 362 mm |
| Breite (EF000008) | 480 mm |
| Tiefe (EF000049) | 1150 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SVX150A1-5A4B2 180569 DE_180569.pdf | 192 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
