> EATON - MOELLER>GW4-080-BA3 200018 ELECTRIC Stromversorgungsgerät, 1-phasig, 230VAC/24VDC, 8A
Vorheriges Produkt Nächstes Produkt

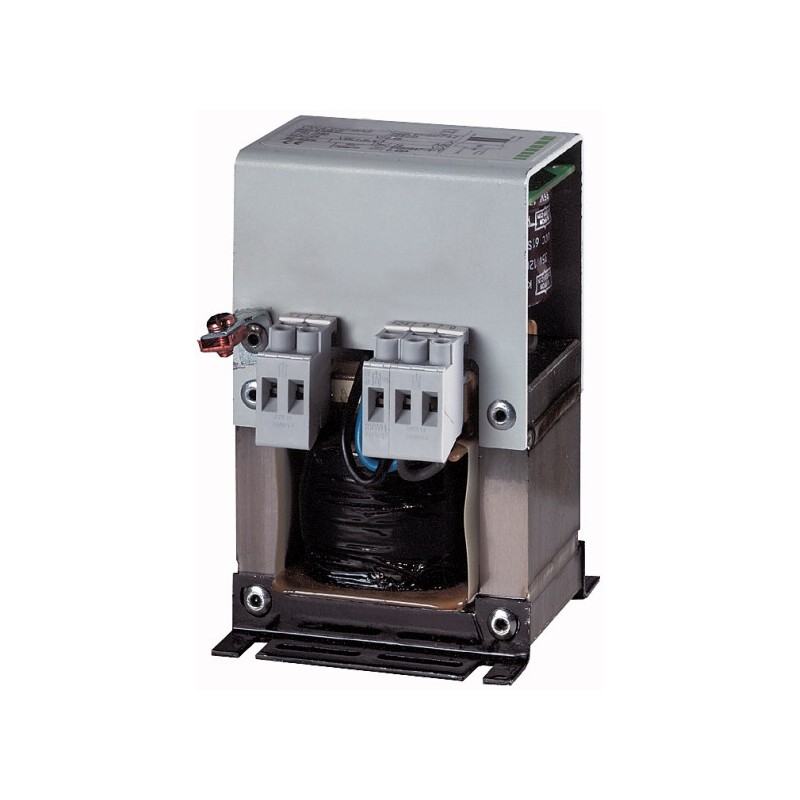

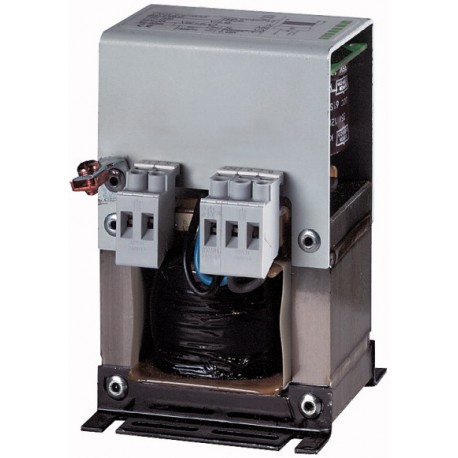

GW4-080-BA3 200018 EATON ELECTRIC Stromversorgungsgerät, 1-phasig, 230VAC/24VDC, 8A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GW4-080-BA3 200018 EATON ELECTRIC Stromversorgungsgerät, 1-phasig, 230VAC/24VDC, 8A

GW4-080-BA3

200018

EATON-MOELLER

Stromversorgungsgerät, 1-phasig, 230VAC/24VDC, 8A

Netzteil, Lieferprogramm: GW4 Netzteile, Beschreibung: ungeregelt, geglättet, Einphasig, Eingangsspannungsbereich: 230 V AC, Nenneingangsspannung: 230 V AC, Nennausgangsspannung: 24 V DC, Nennausgangsstrom: 8 A, Zur Verwendung mit: easy..., MFD..., EC4P..., XC-CPU..., XIOC..., PS4..., Schutzart: IP20, Befestigung: Schraubbefestigung, Wärmeableitung: 46 W

Mehr Infos


Industriesteuerungen SPS > SPS-Systemstromversorgung

Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Stromversorgungsgerät, 1-phasig, 230VAC/24VDC, 8A
Stromversorgungsgerät, Sortiment: Netzgeräte GW4, Beschreibung: ungeregelt, geglättet, 1-phasig, Eingangsspannungsbereich: 230 V AC, Bemessungseingangsspannung: 230 V AC, Bemessungsausgangsspannung: 24 V DC, Bemessungsausgangsstrom: 8 A, verwendbar für: easy…, MFD…, EC4P…, XC-CPU…, XIOC…, PS4…, Schutzart: IP20, Befestigung: aufschraubbar, Verlustleistung: 46 W
[

Lieferprogramm

Sortiment
Netzgeräte GW4
Beschreibung
ungeregelt
geglättet
Phasen
1-phasig
Eingangsspannungsbereich
230 V AC
Bemessungseingangsspannung
230 V AC
Bemessungsausgangsspannung
24 V DC
Bemessungsausgangsstrom
8 A
verwendbar für
easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…
,

Technische Daten

Allgemeines
Schutzklasse
1
Potentialtrennung
ja, VDE 0551, IEC/EN 60742, SELV
NetzfrequenzNennwert
50/60 Hz
Elektromagnetische Verträglichkeit (EMV)Störaussendung
Klasse B (EN 55011, 22)
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
6 kV Kontakt (Level 3), 8 kV Luft (Level 3), IEC/EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)RFI
10 V/m, moduliert, IEC/EN 61000 4-2
Elektromagnetische Verträglichkeit (EMV)Burst
2 kV (Level 3) IEC/EN 61000-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
2 kV (Inst.-Klasse 3), IEC/EN 61000-4-5
Elektromagnetische Verträglichkeit (EMV)Stoßspannung
4.9 kV, IEC EN 60947
UmweltdatenUmgebungstemperatur
-25 - 55
UmweltdatenUmgebungstemperatur Lagerung
- -25 - 85 °C
UmweltdatenÜberspannungskategorie/Verschmutzungsgrad
2, EN 50178
UmweltdatenSchwingen
0.075 mm (10 - 57 Hz), 10 Zyklen, IEC 60068-2-6
UmweltdatenSchockfestigkeit Schockdauer 11 ms
15, IEC 60068-2-27 (3 Schocks) g
UmweltdatenAufstellungshöhe
max. 2000 m über NN, darüber Derating beachten m
UmweltdatenHinweise

Derating

ab +44 bis +55 °C linearer Verlauf

von 100 % auf 93 % Leistung

UmweltdatenSchutzart
IP20
UmweltdatenBefestigung
aufschraubbar
UmweltdatenEinbaulage
beliebig
Verlustleistung
46 W
Eingangsspannung
Nennwert
230 V AC
Bereich
230 V AC
Eingangsstromnennwert pro Phase
1.2 A
Leerlaufverluste
12.8 W
Kurzschlussverluste
32.7 W
Ausgangsspannung
Nennwert
24 V DC
Restwelligkeit
≦ 5 %
Ausgangsstrom (Nennwert)
8 A
Ausgangsstrom Bereich bei 55 °C
0 - 8 A
Anschlussquerschnitte
eindrähtig
0.5 - 4 mm2
feindrähtig mit Aderendhülse
0.5 - 2.5 mm2
Anschlüsse
Schraubanschluß
Gewicht
3.65 kg
Absicherung
Eingangsstrom [I1]
1.2 A
SchutzschalterPKZ
PKZM0-1,6
SchutzschalterEinstellstrom
1.2 A
LeitungsschutzschalterFAZ
FAZ-S2/1
Strom-Spannungskennlinie
Hinweise

Bereich der Bemessungsspannungen Ue bei 230 V bzw. 3 x 400 V AC (Primärseite)

und einem Laststrom von I = 0 A bis Bemessungsstrom 1 x Ie

,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
46 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / SPS-Systemstromversorgung (EC000599)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Systemstromversorgung ([email protected] [AKE532014])
Eingangsspannung bei AC 50 Hz
0 - 0 V
Eingangsspannung bei AC 60 Hz
0 - 0 V
Eingangsspannung bei DC
0 - 0 V
Art der Eingangsspannung
AC
Max. Eingangsstrom bei AC 50 Hz
1.2 A
Max. Eingangsstrom bei AC 60 Hz
1.2 A
Max. Eingangsstrom bei DC
0 A
Art der Ausgangsspannung
DC
Art der Ausgangsspannung
DC
Ausgangsspannung bei AC 50 Hz
0 - 0 V
Ausgangsspannung bei AC 60 Hz
0 - 0 V
Ausgangsspannung bei DC
0 - 0 V
Max. Ausgangsstrom bei AC 50 Hz
0 A
Max. Ausgangsstrom bei AC 60 Hz
0 A
Max. Ausgangsstrom bei DC
8 A
Leistungsabgabe
192 W
Redundanzfähigkeit
nein
Geeignet für Sicherheitsfunktionen
ja
Breite
106 mm
Höhe
151 mm
Tiefe
100 mm
,

Abmessungen

¹⁾ maximales Raumbedarfsmaß
]

ETIM for 200018 Industriesteuerungen SPS (EC000599)
Merkmal Wert
Eingangsspannung AC 50 Hz (EF007118) 0 V
Eingangsspannung AC 60 Hz (EF007119) 0 V
Eingangsspannung DC (EF007120) 0 V
Art der Eingangsspannung (EF003033) DC
Max. Eingangsstrom AC 50 Hz (EF007360) 1.2 A
Max. Eingangsstrom AC 60 Hz (EF007361) 1.2 A
Max. Eingangsstrom DC (EF007362) 0 A
Art der Ausgangsspannung (EF008222) DC
Ausgangsspannung AC 50 Hz (EF006999) 0 V
Ausgangsspannung AC 60 Hz (EF007000) 0 V
Ausgangsspannung DC (EF007001) 0 V
Max. Ausgangsstrom AC 50 Hz (EF007351) 8 A
Max. Ausgangsstrom AC 60 Hz (EF007352) 0 A
Max. Ausgangsstrom DC (EF007353) 8 A
Leistungsabgabe (EF003034) 192 W
Redundanzfähigkeit (EF003156) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Ja
Breite (EF000008) 106 mm
Höhe (EF000040) 100 mm
Tiefe (EF000049) 151 mm
