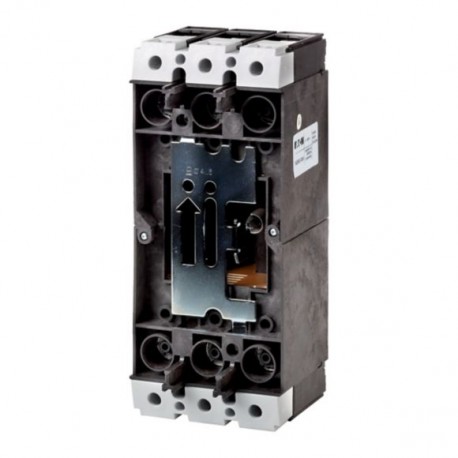

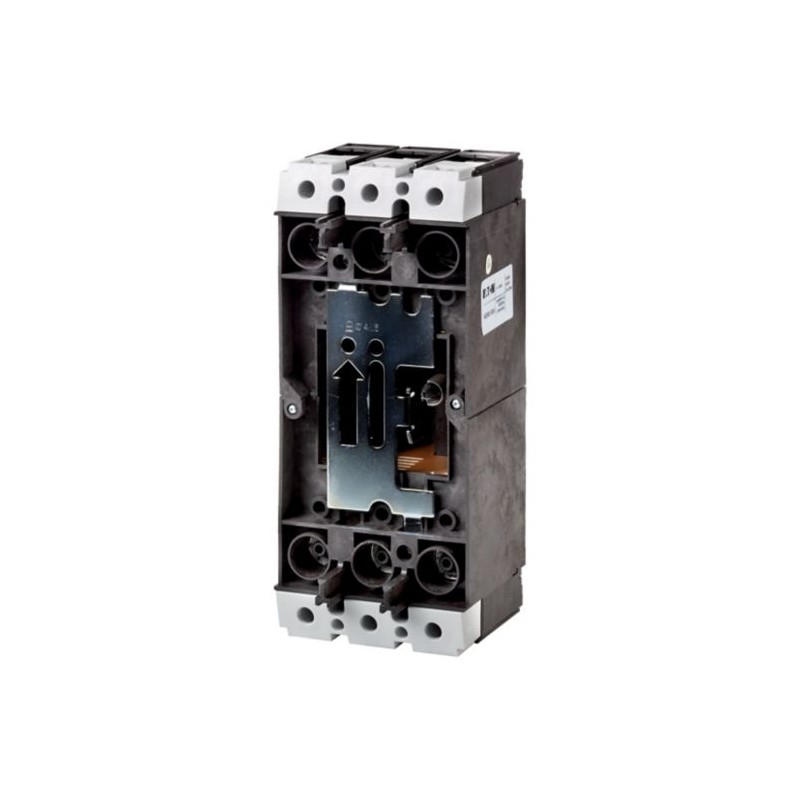

NZM1-XSVS 109777 Y7-109777 EATON ELECTRIC Stecksockel, 3p, 108A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XSVS 109777 Y7-109777 EATON ELECTRIC Stecksockel, 3p, 108A

NZM1-XSVS

109777

Y7-109777

EATON-MOELLER

Stecksockel, 3p, 108A

NZM1-XSVS

Eaton Moeller series NZM– Kompaktleistungsschalter. Buchse 3p, 108A

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: für NZM-Leistungsschalter und N-Lasttrennschalter. Nicht UL/CSA-zugelassen. Nicht für Ue > 690 V. Verwendbar für: NZM1, N1

Mehr Infos


Niederspannungsschaltgeräte > Sockel für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $159.71
Stückpreis: $159.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Steckvorrichtung
Katalognummer
109777
Produkt Länge/Tiefe
190 mm
Produkthöhe
78 mm
Produktbreite
100 mm
Produktgewicht
0.678 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947
EAN
4015081089598
Modellcode
NZM1-XSVS

Produktspezifikationen

Typ
Zubehör Stecksockel für Grundgerät
Merkmale
Ausführung als Sammelschienenadapter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM1
Montagemethode
Steckeinheit
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
14,06 W
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Nennstrom
108 A
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klemmenausstattung enthalten
Schraubverbindung
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Schutzart
IP2X (im Bereich des Ausfahrbereichs)
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Einbaulage
Vertikal und 90° links/rechts
Anzahl der Pole
3-polig
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)

ETIM for 109777 Niederspannungsschaltgeräte (EC002043)
Merkmal Wert
Bemessungsstrom In (EF008250) 108 A
Polzahl (EF001391) 3
Ausführung als Sammelschienenadapter (EF006965) Ja
Ausführung als Einbaugerät (EF006954) Nein
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XSVS Y7-109777 109777 EN_119860.pdf 627 Kbytes NZM1-XSVS Y7-109777 109777 EN_119860.pdf
